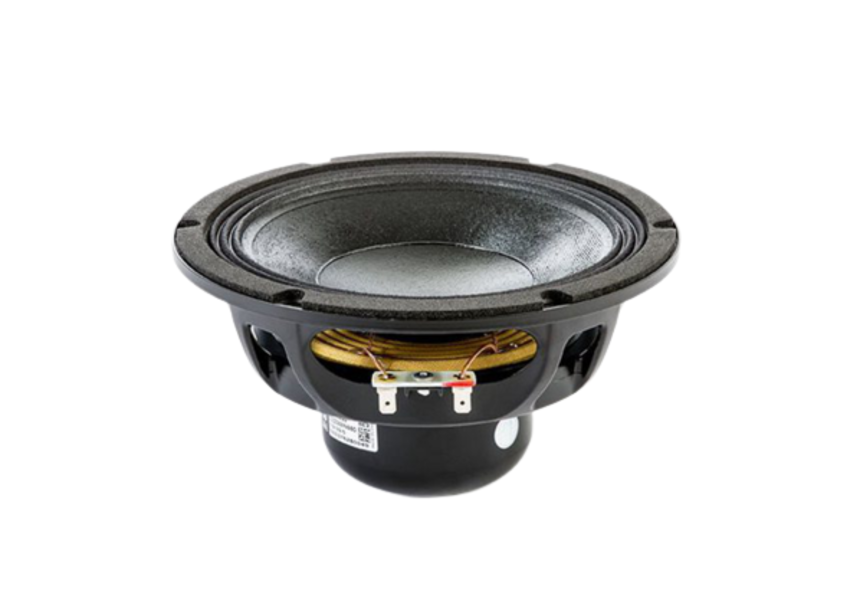

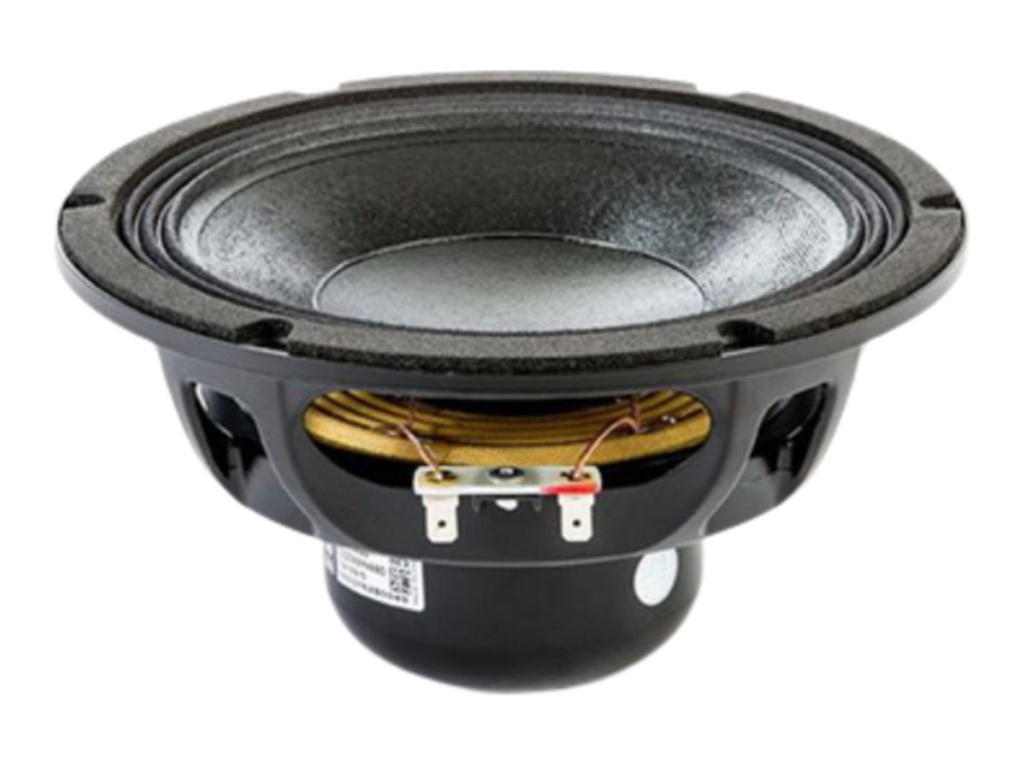

18SOUND 8NW650
18SOUND (Eighteen Sound) 8NW650 — 8" / 8 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0024
Dokumente
18SOUND 8NW650 — 8" · Mitteltöner
300 W AES · 96 dB Empfindlichkeit · Frequenzbereich 55 Hz – 6300 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2.5 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.4 kg

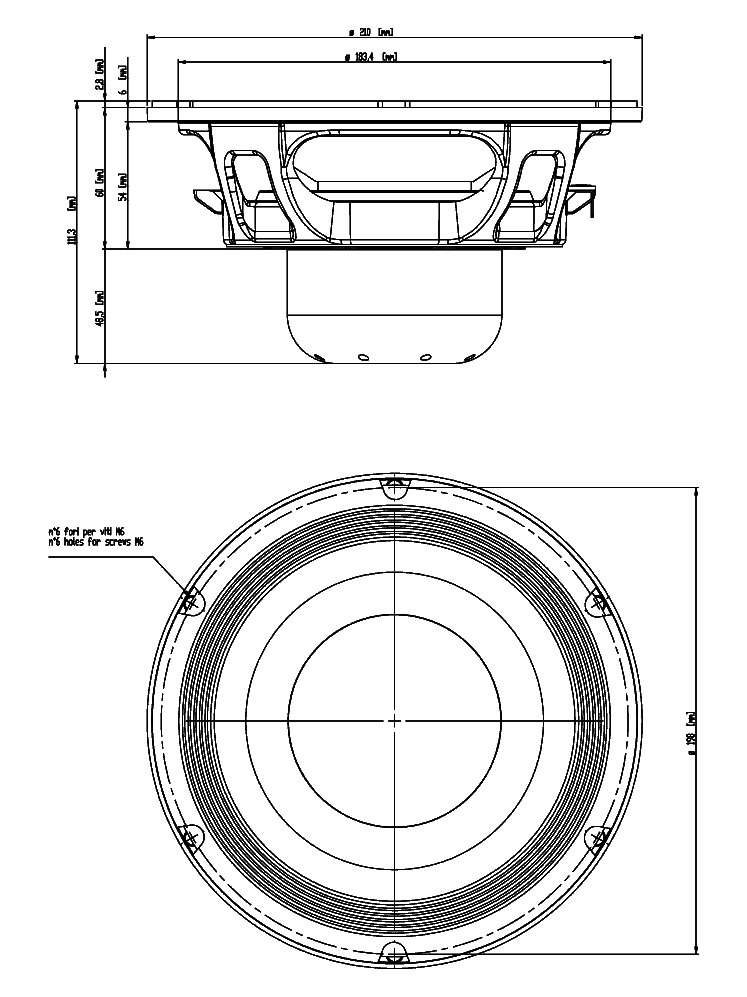

- Einbautiefe: 111 mm
- Frequenzbereich: 55 – 6300 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NW · Artikel-Nr: 42A-CHS-MT-18S-0024
18Sound 8NW650: 8"-Tiefmitteltöner mit Neodym, 2,5"-Schwingspule und 96 dB
Die NW-Serie von 18Sound ist auf Chassis ausgelegt, die Grundton und Mitten in einem Stück abdecken, und der 8NW650 ist der 8-Zöller daraus. Ein Neodym-Motor mit 2,5"-Schwingspule liefert BL 15,2 Tm, die Empfindlichkeit liegt bei 96 dB, die Belastbarkeit bei 300 W AES an 8 Ω. Der Arbeitsbereich von 55 Hz bis 6300 Hz ist für einen Mitteltöner mit Grundton weit gefasst.
Die Parameter erzählen dieselbe Geschichte: Fs 63 Hz, Qts 0,25, Vas 17,8 l, Xmax 5,5 mm und 26 g bewegte Masse. Das ist ein kräftig angetriebener Konus mit genug Hub für den Übergang zum Subwoofer, aber leicht genug für saubere obere Mitten. Mit 2,4 kg Gewicht und 111 mm Einbautiefe liegt er im mittleren Feld der 8"-Klasse.
Einsatz und Gehäuse
Als Tiefmitteltöner in einem 2-Wege-Top mit Kompressionstreiber lautet der Richtwert: Bassreflex etwa 5 l, abgestimmt auf 92 Hz, untere Grenzfrequenz um 114 Hz. Damit ist klar, dass der Subwoofer den Bereich darunter übernehmen muss, das Top selbst aber sehr kompakt bleiben kann. Als Mitteltöner im 3-Wege-Aufbau nimmst du ein geschlossenes Mitteltonabteil von etwa 2,5 l mit Einbauresonanz um 178 Hz. Der EBP von 233 ordnet ihn eindeutig der ventilierten oder hochpassgefilterten Anwendung zu. Für die genaue Auslegung gibt es unsere Gehäuseberechnung.
Trennung nach unten mit deutlichem Abstand über 55 Hz; im Bassreflexbetrieb mit einem Hochpass unter der Abstimmfrequenz absichern. Nach oben trägt er bis 6300 Hz, ein 1"-Kompressionstreiber an einem 18Sound-Horn aus der Kategorie Hörner & Waveguides übernimmt darüber.
Worauf du achten solltest
- 8 Ω nominal, Re 6,1 Ω, Le 0,71 mH: Induktivität in der Weiche berücksichtigen.
- 2,5"-Schwingspule, 300 W AES, Neodym-Motor.
- Xmax 5,5 mm, Vas 17,8 l: Grundton ja, Subwoofer nein.
- Einbautiefe 111 mm, Gewicht 2,4 kg.
- Datenblatt-PDF und Chassis-Datenbank bei 42.audio.
Häufige Fragen
Kann ich zwei 8NW650 in einem Top parallel betreiben?
Mit der 8-Ω-Ausführung landest du bei 4 Ω, was viele Endstufen problemlos treiben. Wer bei 8 Ω bleiben will, greift zur 16-Ω-Ausführung der Baureihe. Jedes Chassis bekommt dabei sein eigenes Bassreflexvolumen von etwa 5 l.
Welcher Verstärker passt zum 8NW650?
Belastbarkeit 300 W AES an 8 Ω. Eine Endstufe in dieser Klasse mit Limiter ist die passende Größe. Mit 96 dB Empfindlichkeit erreichst du mit weniger Leistung schon hohe Pegel, wichtiger ist der Hochpass unter der Abstimmfrequenz.
8NW650 oder RCF MB8N251?
Der RCF MB8N251 liegt mit Fs 68 Hz, Qts 0,25 und Vas 13 l sehr nahe am 8NW650, verlangt aber ein etwas kleineres Gehäuse. Der 8NW650 bietet mit Vas 17,8 l und Fs 63 Hz einen Hauch mehr Tiefgang bei ähnlicher Kontrolle.
Bei 42.audio bekommst du den 18SOUND 8NW650 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 63 Hz |
| Gesamtgüte Qts | 0,25 |
| Elektrische Güte Qes | 0,27 |
| Mechanische Güte Qms | 3,7 |
| Äquivalentvolumen Vas | 17,8 l |
| Bewegte Masse Mms | 26,0 g |
| Membranfläche Sd | 230 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Antriebsfaktor BL | 15,2 Tm |
| Gleichstromwiderstand Re | 6,1 Ω |
| Schwingspuleninduktivität Le | 0,71 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Oberton 8NM250_V2fs 67,7 Hz · Qts 0,25 · Vas 8,39 l · in der Datenbank
- RCF MB8N251fs 68 Hz · Qts 0,25 · Vas 13 l · in der Datenbank
- B&C Speakers 8NW51fs 76 Hz · Qts 0,25 · Vas 10,6 l · in der Datenbank
- B&C Speakers 8CLA64fs 71 Hz · Qts 0,24 · Vas 12,5 l · in der Datenbank
- B&C Speakers 8NDL64fs 80 Hz · Qts 0,25 · Vas 9,6 l · in der Datenbank
- B&C Speakers 8NDL64fs 73 Hz · Qts 0,24 · Vas 11,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NW |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 6300 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 111 |
| Gewicht (kg) | 2.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.1 |
| Le (mH) | 0.71 |
| Fs (Hz) | 63 |
| Qms | 3.7 |
| Qes | 0.27 |
| Qts | 0.25 |
| Vas (l) | 17.8 |
| Xmax (mm) | 5.5 |
| BL (Tm) | 15.2 |
| Mms (kg) | 0.026 |
| Sd (m²) | 0.023 |
