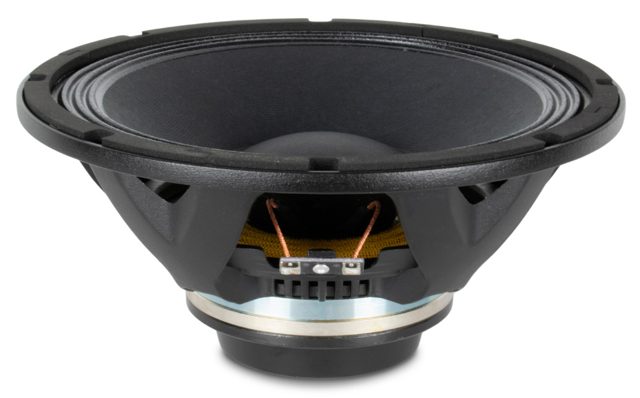

BEYMA 10MC500Nd
BEYMA 10MC500Nd — 10" / 10 Zoll · Mitteltöner · Midrange · Neodym-Magnet
500 W AES - 97 dB - 60 – 3500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0014
Dokumente
BEYMA 10MC500Nd — 10" · Mitteltöner · Neodym-Magnet
500 W AES · 97 dB Empfindlichkeit · Frequenzbereich 60 Hz – 3500 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.1 kg
- Einbautiefe: 123.3 mm
- Frequenzbereich: 60 – 3500 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0014
Beyma 10MC500Nd: 10"-Neodym-Mitteltöner mit 500 W AES, 8 mm Xmax und 3,1 kg
Der 10MC500Nd ist die Neodym-Ausführung in Beymas MC-Serie: ein 10"-Mitteltöner mit 500 W AES, 97 dB Empfindlichkeit, 2,5"-Schwingspule und 8 Ω. Der Neodym-Magnet drückt das Gewicht auf 3,1 kg und die Einbautiefe auf 123,3 mm, was ihn für Flugsysteme und Line-Array-Elemente interessant macht, in denen jedes Kilo zählt.
Auffällig ist der Hub: 8 mm Xmax bei 350 cm² Membranfläche ergeben ein Verschiebevolumen von 280 cm³. Das ist für einen Mitteltöner ungewöhnlich viel und erlaubt, den Grundton bis an die 60-Hz-Grenze mitzunehmen. Der Antrieb liefert BL 18,7 Tm bei 45 g bewegter Masse; die Parameter Fs 58 Hz, Qts 0,24 und Vas 29 l zeigen ein straff geführtes Chassis, das kleine Gehäuse mag. Der Arbeitsbereich endet bei 3500 Hz.
Einsatz und Gehäuse
Als Richtwert für Bassreflex ergeben sich 7,2 l bei 88 Hz Abstimmung und einer unteren Grenzfrequenz um 111 Hz, für ein geschlossenes Mitteltonabteil 3,8 l mit Einbauresonanz um 171 Hz. Der EBP von 223 macht klar: Bassreflex oder Hochpass, kein Tiefbass aus dem geschlossenen Gehäuse. In der Praxis heißt das: Der 10MC500Nd ist ein Mitteltöner für ein 3-Wege-System oder die Tiefmitteltonsektion in einem Top, dem ein Subwoofer zuarbeitet. Die Auslegung im Detail machst du mit unserer Gehäuseberechnung.
Mit einer oberen Grenze von 3500 Hz muss der Hochtonpartner tief übernehmen können. Das spricht für einen Kompressionstreiber mit größerem Hals auf einem Beyma-Horn aus der Kategorie Hörner & Waveguides, nicht für einen kleinen Hochtöner. Nach unten trennst du mit Abstand über 60 Hz, im Bassreflexbetrieb mit Hochpass unter der Abstimmfrequenz.
Worauf du achten solltest
- 8 Ω nominal, Re 5,5 Ω, Le 1 mH.
- Neodym-Magnet: 3,1 kg, Einbautiefe 123,3 mm.
- Xmax 8 mm, Vd 280 cm³: viel Grundton für einen Mitteltöner.
- Obere Grenze 3500 Hz: Hochtöner muss tief trennbar sein.
- TSP in der Chassis-Datenbank von 42.audio.
Häufige Fragen
10MC500Nd oder 10MC500?
Der 10MC500 liegt bei Fs 65 Hz, Qts 0,29 und Vas 24 l und ist die schwere Ausführung für Festinstallation. Der 10MC500Nd bringt mit Fs 58 Hz, Vas 29 l und 8 mm Xmax etwas mehr Grundton-Reserve und wiegt 3,1 kg, was in geflogenen Systemen den Ausschlag gibt.
Welcher Verstärker passt zum 10MC500Nd?
Belastbarkeit 500 W AES an 8 Ω. Eine Endstufe in dieser Klasse mit Limiter ist sinnvoll, wenn du die Reserven nutzen willst. Bei 97 dB Empfindlichkeit sind auch kleinere Endstufen kein Problem, solange der Hochpass unterhalb der Abstimmfrequenz sitzt.
Welcher Hochtöner passt bei 3500 Hz oberer Grenze?
Ein Kompressionstreiber, der deutlich unter 3500 Hz getrennt werden kann, also eher ein Modell mit größerem Hals auf einem Horn mit ausreichender Länge. Beyma-Hörner und -Treiber findest du bei uns in den Kategorien des Herstellers.
Beyma 10MC500Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 10MC500Nd ist ein 10-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 10MC500Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 58 Hz |
| Gesamtgüte Qts | 0,24 |
| Elektrische Güte Qes | 0,26 |
| Mechanische Güte Qms | 4,7 |
| Äquivalentvolumen Vas | 29,0 l |
| Bewegte Masse Mms | 45,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Verschiebevolumen Vd | 280 cm³ |
| Antriebsfaktor BL | 18,7 Tm |
| Gleichstromwiderstand Re | 5,5 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 10MC700Ndfs 63 Hz · Qts 0,22 · Vas 20 l · im Shop
- PHL Audio HP3860fs 90 Hz · Qts 0,24 · Vas 16,5 l · in der Datenbank
- Beyma 10MI100fs 50 Hz · Qts 0,21 · Vas 54 l · im Shop
- PRV Audio 10MR1000 PROfs 73,2 Hz · Qts 0,27 · Vas 26,1 l · in der Datenbank
- PHL Audio HP3860NdMfs 90 Hz · Qts 0,23 · Vas 16,5 l · in der Datenbank
- Beyma 10MC500fs 65 Hz · Qts 0,29 · Vas 24 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 3500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 123.3 |
| Gewicht (kg) | 3.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.5 |
| Le (mH) | 1 |
| Fs (Hz) | 58 |
| Qms | 4.7 |
| Qes | 0.26 |
| Qts | 0.24 |
| Vas (l) | 29 |
| Xmax (mm) | 8 |
| Vd (cm³) | 280 |
| BL (Tm) | 18.7 |
| Mms (kg) | 0.045 |
| Sd (m²) | 0.035 |
