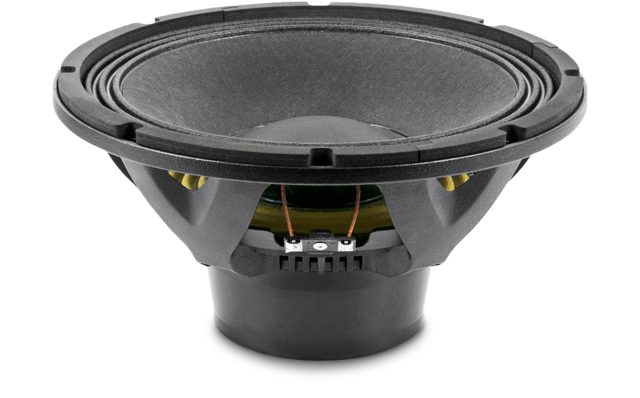

BEYMA 10MC700Nd
BEYMA 10MC700Nd — 10" / 10 Zoll · Mitteltöner · Midrange · Neodym-Magnet
700 W AES - 97 dB - 65 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0013
Dokumente
BEYMA 10MC700Nd — 10" · Mitteltöner · Neodym-Magnet
700 W AES · 97 dB Empfindlichkeit · Frequenzbereich 65 Hz – 4000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.6 kg
- Einbautiefe: 126 mm
- Frequenzbereich: 65 – 4000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0013
Beyma 10MC700Nd: 10"-Neodym-Mitteltöner mit 97 dB, 700 W AES und 3"-Schwingspule
Der Beyma 10MC700Nd ist ein 10"-Mitteltöner aus der MC-Serie mit Neodym-Antrieb, ausgelegt für den Mittelton in Mehrwege-PA-Systemen und für Line-Array-Module, bei denen jedes Kilo zählt. Mit 3,6 kg ist er für einen 700-W-AES-Treiber mit 3"-Schwingspule ungewöhnlich leicht; der Neodym-Ring liefert dabei einen Antrieb von 21,8 Tm, den ein Ferritmagnet nur mit einem Vielfachen an Masse erreichen würde.
Innerhalb der 10"-Mitteltöner von Beyma steht der 10MC700Nd für die Kombination aus hoher Belastbarkeit und straffer Abstimmung: Qts 0,22 bei einer Resonanz von 63 Hz und nur 20 l Vas bedeuten einen sehr stark bedämpften Antrieb, der die Membran unter Kontrolle hält und Impulse ohne Nachschwingen wiedergibt. Die bewegte Masse von 54 g ist für ein 10"-Chassis mit 7 mm Xmax gering, was den nutzbaren Bereich bis 4.000 Hz erklärt.
Einsatz und Gehäuse
Sein Zuhause ist der Mittelton eines 3-Wege-Systems zwischen einem 18"-Bass und einem Kompressionstreiber. Als Richtwert aus den Thiele-Small-Parametern ergibt sich für ein geschlossenes Mitteltonabteil ein Volumen von 2,1 l mit einer Einbauresonanz von 202 Hz; dazu passt eine untere Trennung deutlich oberhalb der 65 Hz Untergrenze, praktisch im Bereich um die Einbauresonanz oder darüber. Nach oben lässt sich der Treiber bis an die 4.000 Hz heranführen, wobei ein Übergang zum Horn schon deutlich unterhalb davon sinnvoll ist, damit die Abstrahlung der 10"-Membran noch zur Hornabstrahlung passt.
Der EBP von 262 zeigt zugleich, dass dieses Chassis in einem geschlossenen Gehäuse keinen Tiefgang liefert; als Bassreflex-Richtwert stehen 3,9 l bei 103 Hz Abstimmung im Raum, sinnvoll aber nur, wenn wirklich der Bereich um 136 Hz mitgenommen werden soll. Für Tiefbass ist der 10MC700Nd nicht gedacht. Die genaue Auslegung erledigst du mit der Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- 8 Ω Nennimpedanz, Re 5,2 Ω: unkritisch für jede PA-Endstufe, auch zwei parallel an 4 Ω.
- Einbautiefe 126 mm, Gewicht 3,6 kg: passt in flache Mitteltongehäuse und Line-Array-Module.
- Neodym-Antrieb mit BL 21,8 Tm und 3"-Schwingspule für 700 W AES Dauerlast.
- Xmax 7 mm und Vd 245 cm³: genug Hub für laute Mitten, kein Bassersatz.
- Le 1 mH: eine passive Weiche sollte den Impedanzanstieg nach oben berücksichtigen.
Häufige Fragen
Worin unterscheidet sich der 10MC700Nd vom 10MC500Nd?
Beide sind 10"-Neodym-Mitteltöner der MC-Serie, der 10MC700Nd hat aber mit 700 W AES die höhere Belastbarkeit und mit Qts 0,22 gegenüber 0,24 die straffere Abstimmung. Der 10MC500Nd bringt mit 58 Hz Resonanz und 29 l Vas etwas mehr Nachgiebigkeit mit, was in kleinen Volumen wenig ausmacht.
Welches Gehäuse für den Mittelton?
Ein geschlossenes, gut bedämpftes Abteil um 2,1 l als Richtwert, das ergibt eine Einbauresonanz um 202 Hz. Dann trennst du oberhalb davon, und die Membran läuft unter Kontrolle des starken Antriebs.
Reicht die Empfindlichkeit für Hornhochtöner?
97 dB sind für einen 10"-Konus hoch, ein Kompressionstreiber am Horn liegt aber meist darüber. Rechne mit einer Pegelanpassung im Hochtonzweig, entweder passiv per Spannungsteiler oder aktiv am DSP.
Beyma 10MC700Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 10MC700Nd ist ein 10-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 10MC700Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 63 Hz |
| Gesamtgüte Qts | 0,22 |
| Elektrische Güte Qes | 0,24 |
| Mechanische Güte Qms | 3,8 |
| Äquivalentvolumen Vas | 20,0 l |
| Bewegte Masse Mms | 54,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 7 mm |
| Verschiebevolumen Vd | 245 cm³ |
| Antriebsfaktor BL | 21,8 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 10MI100fs 50 Hz · Qts 0,21 · Vas 54 l · im Shop
- Beyma 10MC500Ndfs 58 Hz · Qts 0,24 · Vas 29 l · im Shop
- PHL Audio HP3860NdMfs 90 Hz · Qts 0,23 · Vas 16,5 l · in der Datenbank
- PHL Audio HP3860fs 90 Hz · Qts 0,24 · Vas 16,5 l · in der Datenbank
- PRV Audio 10MR1000 PROfs 73,2 Hz · Qts 0,27 · Vas 26,1 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 65 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 126 |
| Gewicht (kg) | 3.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 1 |
| Fs (Hz) | 63 |
| Qms | 3.8 |
| Qes | 0.24 |
| Qts | 0.22 |
| Vas (l) | 20 |
| Xmax (mm) | 7 |
| Vd (cm³) | 245 |
| BL (Tm) | 21.8 |
| Mms (kg) | 0.054 |
| Sd (m²) | 0.035 |
