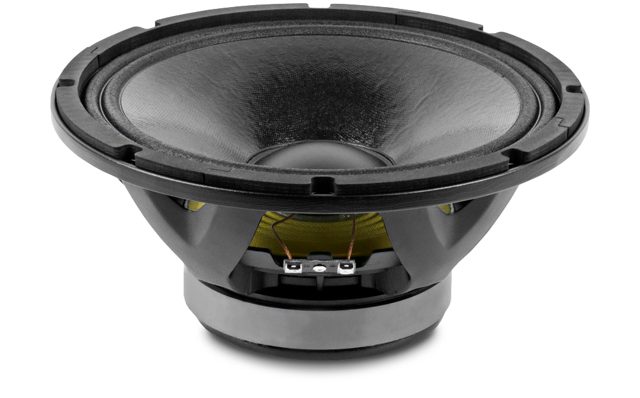

BEYMA 10WR300

BEYMA 10WR300

https://42.audio/web/image/product.template/11570/image_1920?unique=334c021

BEYMA 10WR300 — 10" / 10 Zoll · Tieftöner · Bass
300 W AES - 95 dB - 55 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0035

126,00 € 126.0 EUR 126,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 10WR300

BEYMA 10WR300 — 10" · Tieftöner

300 W AES · 95 dB Empfindlichkeit · Frequenzbereich 55 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 2 "
  • Belastbarkeit: 300 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Gewicht: 3.5 kg
  • Einbautiefe: 160 mm
  • Frequenzbereich: 55 – 5000 Hz

Serie: WR · Artikel-Nr: 42A-CHS-TT-BEY-0035

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs52 Hz
Gesamtgüte Qts0,35
Elektrische Güte Qes0,28
Mechanische Güte Qms5,8
Äquivalentvolumen Vas42,0 l
Bewegte Masse Mms65,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax6,5 mm
Verschiebevolumen Vd572 cm³
Antriebsfaktor BL17,8 Tm
Gleichstromwiderstand Re6,2 Ω
Schwingspuleninduktivität Le0,95 mH

Gehäusevorschlag

Der EBP von 186 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 52 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
13,6 l
Einbauresonanz Fc
105 Hz
Grenzfrequenz F3
105 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
26,3 l
Abstimmfrequenz Fb
60 Hz
Grenzfrequenz F3
64 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie WR
Impedanz (Ω) 8
Belastbarkeit (W) 300
Empfindlichkeit (dB) 95
Frequenz von (Hz) 55
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 2
Einbautiefe (mm) 160
Gewicht (kg) 3.5
Thiele-Small-Parameter
Re (Ω) 6.2
Le (mH) 0.95
Fs (Hz) 52
Qms 5.8
Qes 0.28
Qts 0.35
Vas (l) 42
Xmax (mm) 6.5
Vd (cm³) 572
BL (Tm) 17.8
Mms (kg) 0.065
Sd (m²) 0.088
