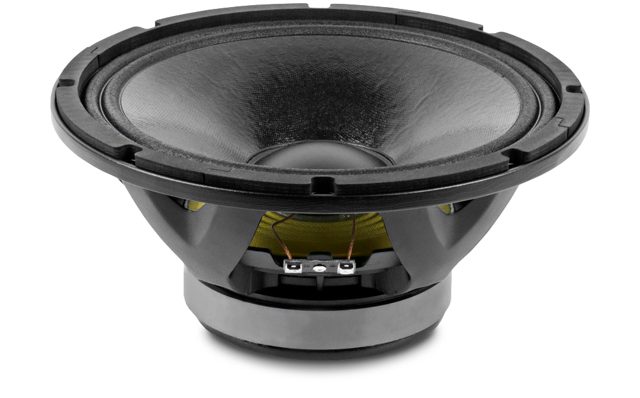

BEYMA 10WR300
BEYMA 10WR300 — 10" / 10 Zoll · Tieftöner · Bass
300 W AES - 95 dB - 55 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0035
Dokumente
BEYMA 10WR300 — 10" · Tieftöner
300 W AES · 95 dB Empfindlichkeit · Frequenzbereich 55 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Gewicht: 3.5 kg
- Einbautiefe: 160 mm
- Frequenzbereich: 55 – 5000 Hz
Serie: WR · Artikel-Nr: 42A-CHS-TT-BEY-0035
Beyma 10WR300: 10"-Tieftöner mit 2"-Schwingspule, 300 W AES und 95 dB für Bassreflex-Boxen
Beymas WR-Serie steht für 10"-Tieftöner, die in Zwei-Wege-PA-Boxen und Monitoren Bass und Mitten aus einem Konus liefern. Der 10WR300 arbeitet mit einer 2"-Schwingspule, verträgt 300 W AES und erreicht 95 dB Empfindlichkeit über 55 bis 5000 Hz. Die obere Grenze bei 5000 Hz macht ihn zum Partner für einen 1"-Kompressionstreiber, ohne dass ein Mitteltöner dazwischen nötig wird.
Die Thiele-Small-Parameter sind klassisch: Fs 52 Hz, Qts 0,35, Vas 42 l und ein BL von 17,8 Tm bei 65 g bewegter Masse. Der Xmax von 6,5 mm und das Verschiebevolumen von 572 cm³ sind für ein 10"-Chassis dieser Leistungsklasse angemessen. Mit 3,5 kg und 160 mm Einbautiefe ist er weder Leichtgewicht noch Schwergewicht, ein solides Ferrit-Format für den festen Einbau.
Einsatz und Gehäuse
Der EBP von 186 ordnet den 10WR300 eindeutig dem Bassreflex-Gehäuse zu. Als Richtwert ergibt sich ein Volumen um 31 l bei Abstimmung auf 56 Hz mit einem f3 um 59 Hz. Geschlossen wären es etwa 14 l mit einer Grenzfrequenz um 105 Hz, was nur als Mitteltonabteil oder mit Subwoofer-Unterstützung interessant ist. Beide Werte stammen aus den Näherungsformeln und gehören in der Gehäuseberechnung von 42.audio mit Port und Hubkurve überprüft.
In einer 10"-Zwei-Wege-Box läuft der 10WR300 bis zur Trennung an den Hochtöner; mit einer Obergrenze von 5000 Hz liegt die Übergabe komfortabel darunter, und die Le von 0,95 mH bleibt dabei beherrschbar. Passende 1"-Kompressionstreiber und Hörner von Beyma findest du bei 42.audio in der gleichnamigen Kategorie.
Worauf du achten solltest
- 8 Ω, Re 6,2 Ω: Verstärkerleistung um 300 W an 8 Ω ist ausreichend, Limiter empfohlen.
- Einbautiefe 160 mm: für ein 10"-Chassis relativ tief, Gehäusetiefe einplanen.
- Xmax 6,5 mm bei Abstimmung 56 Hz: Hochpass unterhalb fb setzen.
- 2"-Schwingspule, 3,5 kg: solide thermische Reserven im Ferrit-Format.
Häufige Fragen
Welche Box passt zum 10WR300?
Bassreflex um 31 l, abgestimmt auf 56 Hz, ergibt einen f3 um 59 Hz als Richtwert. Das ist ein gängiges Volumen für eine kompakte 10"-Zwei-Wege-Box oder einen Monitor.
Welcher Verstärker passt zum 10WR300?
Eine Endstufe mit rund 300 W an 8 Ω deckt die Belastbarkeit von 300 W AES ab. Wichtiger als Leistungsreserven ist ein Hochpass unterhalb der Abstimmfrequenz, damit die 6,5 mm Xmax nicht überschritten werden.
Wie vergleicht er sich mit dem 18Sound 10NW750?
Der 10NW750 hat mit Fs 52 Hz, Qts 0,36 und Vas 38 l fast identische Parameter, ist aber ein Chassis aus der Datenbank. Der 10WR300 ist im Shop von 42.audio verfügbar und lässt sich direkt in der Gehäuseberechnung simulieren.
Bei 42.audio bekommst du den BEYMA 10WR300 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 52 Hz |
| Gesamtgüte Qts | 0,35 |
| Elektrische Güte Qes | 0,28 |
| Mechanische Güte Qms | 5,8 |
| Äquivalentvolumen Vas | 42,0 l |
| Bewegte Masse Mms | 65,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 6,5 mm |
| Verschiebevolumen Vd | 228 cm³ |
| Antriebsfaktor BL | 17,8 Tm |
| Gleichstromwiderstand Re | 6,2 Ω |
| Schwingspuleninduktivität Le | 0,95 mH |
Gehäusevorschlag
Der EBP von 186 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 52 / 0,28
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 13,6 l
- Einbauresonanz Fc
- 105 Hz
- Grenzfrequenz F3
- 105 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 26,3 l
- Abstimmfrequenz Fb
- 60 Hz
- Grenzfrequenz F3
- 64 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 10NW750fs 52 Hz · Qts 0,36 · Vas 38 l · in der Datenbank
- SB Audience BIANCO-10MW200fs 56 Hz · Qts 0,36 · Vas 41 l · in der Datenbank
- FaitalPRO 10PR310fs 60 Hz · Qts 0,34 · Vas 32,2 l · in der Datenbank
- FaitalPRO 10PR330fs 60 Hz · Qts 0,36 · Vas 32,9 l · in der Datenbank
- 18 Sound 10NTLW3500-8fs 65 Hz · Qts 0,35 · Vas 16 l · in der Datenbank
- 18 Sound 10NTLW3500fs 65 Hz · Qts 0,35 · Vas 16 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | WR |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 160 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.2 |
| Le (mH) | 0.95 |
| Fs (Hz) | 52 |
| Qms | 5.8 |
| Qes | 0.28 |
| Qts | 0.35 |
| Vas (l) | 42 |
| Xmax (mm) | 6.5 |
| Vd (cm³) | 228 |
| BL (Tm) | 17.8 |
| Mms (kg) | 0.065 |
| Sd (m²) | 0.035 |
