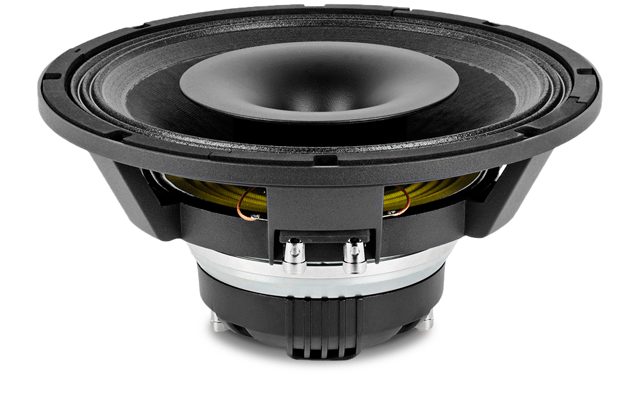

BEYMA 12CXA400Nd
BEYMA 12CXA400Nd — 12" / 12 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
400 W AES - 98 dB - 50 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0004
Dokumente
BEYMA 12CXA400Nd — 12" · Koaxiallautsprecher · Neodym-Magnet
400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 20000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.85 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 6.5 kg
- Frequenzbereich: 50 – 20000 Hz
Serie: CXA · Artikel-Nr: 42A-CHS-KO-BEY-0004
Beyma 12CXA400Nd: 12"-Neodym-Koax mit 98 dB, 400 W und 6,5 kg für Tops und Monitore
Wo der 12CXA400Fe mit Ferrit auf Masse setzt, bringt der 12CXA400Nd dieselbe Antriebsstärke mit Neodym auf 6,5 kg. Das 12"-Koaxialchassis aus der CXA-Serie von Beyma liefert 98 dB Empfindlichkeit, 400 W AES Belastbarkeit und einen angegebenen Übertragungsbereich von 50 Hz bis 20.000 Hz für das ganze System. Die 2,85"-Schwingspule sitzt in einem Magnetsystem mit BL 21,4 Tm, was mit 64 g bewegter Masse einen Qts von 0,25 ergibt.
Dieses Profil, hoher Wirkungsgrad plus straffer Antrieb, ist typisch für Chassis, die in kleinen Gehäusen viel Pegel liefern sollen. Fs 45 Hz und Vas 88,5 l geben dem 12er dabei genügend Substanz für den Grundton. Mit einem Xmax von 6 mm ist die Hubreserve solide, aber nicht auf Tiefbass ausgelegt; der Charakter ist der eines schnellen, lauten Tops, nicht der eines Subwoofer-Ersatzes. Gegenüber dem 18Sound 12NCX750 mit Qts 0,29 und Vas 63 l ist der Beyma etwas weicher aufgehängt und braucht ein wenig mehr Volumen.
Einsatz und Gehäuse
Bassreflex ist bei einem EBP von 173 gesetzt. Der Richtwert liegt bei rund 25 l netto, abgestimmt auf 66 Hz, mit f3 um 81 Hz. Das ist ein sehr kompaktes Gehäuse für einen 12"-Koax, ideal für ein leichtes Top über einem Subwoofer oder für einen Bühnenmonitor, der mit Sub-Unterstützung läuft. Geschlossen wären es 13 l bei fc um 127 Hz. Bei Qts 0,25 lohnt sich in beiden Fällen ein Blick auf die Simulation in der Gehäuseberechnung von 42.audio, um Abstimmung und Entzerrung sauber zu setzen.
Die Trennung zur Hochtoneinheit übernimmst du aus den Angaben von Beyma zur CXA-Serie. Weil der Übertragungsbereich bis 20.000 Hz reicht, ist ein 2-Wege-System mit Sub und diesem Koax als Top die naheliegende Topologie. Ein Hochpass unter der Abstimmung ist bei 6 mm Xmax Pflicht. Neodym bedeutet außerdem: Bei Dauerlast ist auf ausreichende Belüftung des Magnetsystems zu achten, weil Neodym mit steigender Temperatur an Kraft verliert; im Gehäuseentwurf ist das mit Luft um den Antrieb schnell gelöst.
Worauf du achten solltest
- 6,5 kg Neodym: für geflogene Tops und mobile Monitore
- 98 dB an 8 Ω, Re 6,6 Ω: mit 400 W AES enorme Pegelreserve
- Qts 0,25, Vas 88,5 l: rund 25 l Bassreflex als Richtwert
- Xmax 6 mm: Hochpass setzen, Tiefbass dem Subwoofer überlassen
- Le 1 mH: moderat, bei passiver Weiche berücksichtigen
Häufige Fragen
Kann ich den 12CXA400Nd ohne Subwoofer betreiben?
Für Sprache und leichte Musik in einem Gehäuse um 25 l mit f3 bei 81 Hz ja. Für vollen Tiefbass ist er mit Xmax 6 mm und der straffen Abstimmung nicht gedacht, dann gehört ein Sub darunter.
Was unterscheidet ihn vom 12CXA400Fe?
Magnetmaterial und Gewicht: Neodym mit 6,5 kg gegen deutlich schwereres Ferrit. Der Nd hat 98 dB, Fs 45 Hz und Vas 88,5 l, der Fe Fs 42 Hz, Vas 94 l und eine etwas geringere Empfindlichkeit. Belastbarkeit und Qts sind identisch.
Welche Endstufe soll ich nehmen?
Ein Kanal um 400 W AES an 8 Ω nutzt das Chassis aus. Dank 98 dB Empfindlichkeit erreichst du hohe Pegel aber schon mit kleineren Aktivmodulen; wichtiger ist ein Limiter und der Hochpass unterhalb der Abstimmfrequenz.
Bei 42.audio bekommst du den BEYMA 12CXA400Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 45 Hz |
| Gesamtgüte Qts | 0,25 |
| Elektrische Güte Qes | 0,26 |
| Mechanische Güte Qms | 7,1 |
| Äquivalentvolumen Vas | 88,5 l |
| Bewegte Masse Mms | 64,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Verschiebevolumen Vd | 330 cm³ |
| Antriebsfaktor BL | 21,4 Tm |
| Gleichstromwiderstand Re | 6,6 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Gehäusevorschlag
Der EBP von 173 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,26
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 12,6 l
- Einbauresonanz Fc
- 127 Hz
- Grenzfrequenz F3
- 127 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 18,2 l
- Abstimmfrequenz Fb
- 73 Hz
- Grenzfrequenz F3
- 90 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 12CXA400Fefs 42 Hz · Qts 0,25 · Vas 94 l · im Shop
- Volt RVCXD3153fs 50 Hz · Qts 0,23 · Vas 95 l · in der Datenbank
- B&C Speakers 12CXN88fs 50 Hz · Qts 0,22 · Vas 59 l · in der Datenbank
- Beyma 12XA30Ndfs 35 Hz · Qts 0,21 · Vas 172 l · im Shop
- 18 Sound 12NCX750fs 58 Hz · Qts 0,29 · Vas 63 l · im Shop
- 18 Sound 12NCX750Hfs 58 Hz · Qts 0,29 · Vas 63 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CXA |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.85 |
| Gewicht (kg) | 6.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.6 |
| Le (mH) | 1 |
| Fs (Hz) | 45 |
| Qms | 7.1 |
| Qes | 0.26 |
| Qts | 0.25 |
| Vas (l) | 88.5 |
| Xmax (mm) | 6 |
| Vd (cm³) | 330 |
| BL (Tm) | 21.4 |
| Mms (kg) | 0.064 |
| Sd (m²) | 0.055 |
