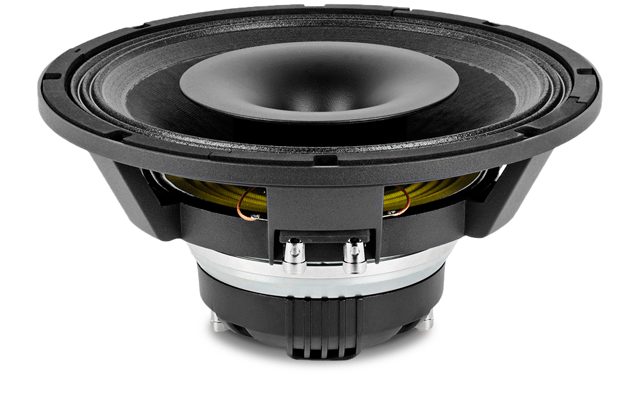

BEYMA 12CXA400Nd

BEYMA 12CXA400Nd

https://42.audio/web/image/product.template/11598/image_1920?unique=b43cd05

BEYMA 12CXA400Nd — 12" / 12 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
400 W AES - 98 dB - 50 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0004

583,00 € 583.0 EUR 583,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 12CXA400Nd

BEYMA 12CXA400Nd — 12" · Koaxiallautsprecher · Neodym-Magnet

400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 2.85 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 6.5 kg
  • Frequenzbereich: 50 – 20000 Hz

Serie: CXA · Artikel-Nr: 42A-CHS-KO-BEY-0004

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs45 Hz
Gesamtgüte Qts0,25
Elektrische Güte Qes0,26
Mechanische Güte Qms7,1
Äquivalentvolumen Vas88,5 l
Bewegte Masse Mms64,0 g
Membranfläche Sd550 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd210 cm³
Antriebsfaktor BL21,4 Tm
Gleichstromwiderstand Re6,6 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 173 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,26

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,6 l
Einbauresonanz Fc
127 Hz
Grenzfrequenz F3
127 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
18,2 l
Abstimmfrequenz Fb
73 Hz
Grenzfrequenz F3
90 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CXA
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 50
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 2.85
Gewicht (kg) 6.5
Thiele-Small-Parameter
Re (Ω) 6.6
Le (mH) 1
Fs (Hz) 45
Qms 7.1
Qes 0.26
Qts 0.25
Vas (l) 88.5
Xmax (mm) 6
Vd (cm³) 210
BL (Tm) 21.4
Mms (kg) 0.064
Sd (m²) 0.055
