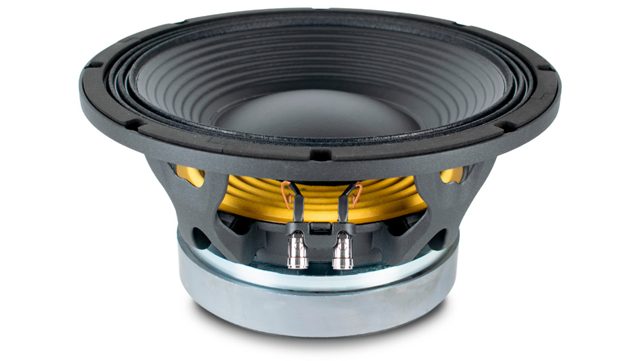

BEYMA 12LEX1000Fe
BEYMA 12LEX1000Fe — 12" / 12 Zoll · Tieftöner · Bass · Ferrit-Magnet
1000 W AES - 95 dB - 50 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0030
Dokumente
BEYMA 12LEX1000Fe — 12" · Tieftöner · Ferrit-Magnet
1000 W AES · 95 dB Empfindlichkeit · Frequenzbereich 50 Hz – 1500 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3.5 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 10.4 kg
- Einbautiefe: 166 mm
- Frequenzbereich: 50 – 1500 Hz
Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0030
Beyma 12LEX1000Fe: 12"-Tieftöner mit 3,5"-Schwingspule, 1000 W AES und 11 mm Xmax
1000 W AES an einem 12"-Chassis mit Ferritmagnet: Der 12LEX1000Fe aus Beymas LEX-Serie ist ein Tieftöner für hohe Dauerleistung in Bassboxen und Subwoofern. Die 3,5"-Schwingspule ist der Grund für die thermische Reserve, der Ferritantrieb bringt das Gewicht auf 10,4 kg. Der Frequenzbereich von 50 bis 1500 Hz und die Empfindlichkeit von 95 dB ordnen ihn als Bass- und Grundtonchassis ein, nicht als Mitteltöner.
Der Antrieb ist mit BL 24,6 Tm auf 118 g bewegter Masse kräftig, Qts 0,3 und Qes 0,32 zeigen, dass die elektrische Dämpfung dominiert. Fs 49 Hz und Vas 38,4 l halten den Volumenbedarf klein. Der lineare Hub von 11 mm ergibt mit 550 cm² Membranfläche ein Verschiebevolumen von 605 cm³, was für einen 12"-Tieftöner in kompakten Bassgehäusen ordentlich Pegel bedeutet.
Einsatz und Gehäuse
Der EBP von 153 spricht für Bassreflex. Als Richtwert liefern die Thiele-Small-Parameter ein Volumen um 18 l mit Abstimmung bei 61 Hz und f3 um 69 Hz, also eine kompakte Bassbox oder ein Doppel-12"-Subwoofer mit wenig Volumen pro Chassis. Geschlossen wären es 8,4 l bei einer Grenzfrequenz um 115 Hz, was nur mit Entzerrung oder als Grundton-Abteil taugt. Prüfe die Werte in der Gehäuseberechnung von 42.audio, insbesondere die Portgeschwindigkeit bei 1000 W.
Im Betrieb als Tieftöner in einem 3-Wege-System oder als Bassmodul liegt die Trennung deutlich unter 1500 Hz. Die Le von 1,7 mH erzeugt einen spürbaren Impedanzanstieg, was bei passiver Trennung im oberen Bereich einbezogen werden muss.
Worauf du achten solltest
- 8 Ω nominal, Re 5,4 Ω: Endstufe mit 1000 W an 8 Ω, Limiter und Hochpass sind Pflicht.
- 3,5"-Schwingspule auf Ferrit: 10,4 kg Gewicht, hohe thermische Belastbarkeit.
- Einbautiefe 166 mm: für ein 12"-Chassis moderat, passt in flachere Bassgehäuse.
- Xmax 11 mm, Vd 605 cm³: bei fb 61 Hz Hub unterhalb der Abstimmung absichern.
- Bassreflex-Richtwert 18 l: kompaktes Volumen dank Vas 38,4 l.
Häufige Fragen
Ist der 12LEX1000Fe ein Subwoofer-Chassis?
Er ist ein Tieftöner für Bassboxen mit Betonung auf Belastbarkeit: 1000 W AES, 11 mm Xmax und 605 cm³ Verschiebevolumen. In Bassreflex um 18 l bei 61 Hz liegt der f3 um 69 Hz, für tiefen Subwoofer-Einsatz ist eher ein Chassis mit niedrigerer Abstimmung passend.
Wie unterscheidet er sich vom 18Sound 12LW1400?
Der 12LW1400 hat mit Fs 45 Hz und Vas 55 l ein tiefer abgestimmtes Setup bei gleichem Qts 0,3 und braucht mehr Volumen. Der 12LEX1000Fe ist mit Vas 38,4 l kompakter und auf hohen Pegel im kleinen Gehäuse ausgelegt.
Wie viel Verstärkerleistung braucht er?
Für die 1000 W AES ist eine Endstufe in dieser Größenordnung an 8 Ω sinnvoll. Wichtiger ist die Absicherung: Hochpass unterhalb der Abstimmfrequenz und Limiter, sonst wird der Hub von 11 mm zum begrenzenden Faktor.
Beyma 12LEX1000Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12LEX1000Fe ist ein 12-Zoll-Tieftöner mit Ferritmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12LEX1000Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 49 Hz |
| Gesamtgüte Qts | 0,3 |
| Elektrische Güte Qes | 0,32 |
| Mechanische Güte Qms | 3,6 |
| Äquivalentvolumen Vas | 38,4 l |
| Bewegte Masse Mms | 118,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 11 mm |
| Verschiebevolumen Vd | 605 cm³ |
| Antriebsfaktor BL | 24,6 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 1,7 mH |
Gehäusevorschlag
Der EBP von 153 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 49 / 0,32
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 8,4 l
- Einbauresonanz Fc
- 115 Hz
- Grenzfrequenz F3
- 115 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 14,4 l
- Abstimmfrequenz Fb
- 66 Hz
- Grenzfrequenz F3
- 75 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12FL76fs 50 Hz · Qts 0,3 · Vas 57 l · in der Datenbank
- B&C Speakers 12CL64fs 52 Hz · Qts 0,3 · Vas 64 l · in der Datenbank
- 18 Sound 12LW1400fs 45 Hz · Qts 0,3 · Vas 55 l · im Shop
- FaitalPRO 12HP1030fs 45 Hz · Qts 0,3 · Vas 35,9 l · in der Datenbank
- PRV Audio 12MB2000FT-NDYfs 55,1 Hz · Qts 0,3 · Vas 71,5 l · in der Datenbank
- FaitalPRO 12FH520fs 50 Hz · Qts 0,29 · Vas 73,7 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | LEX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 1500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3.5 |
| Einbautiefe (mm) | 166 |
| Gewicht (kg) | 10.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 1.7 |
| Fs (Hz) | 49 |
| Qms | 3.6 |
| Qes | 0.32 |
| Qts | 0.3 |
| Vas (l) | 38.4 |
| Xmax (mm) | 11 |
| Vd (cm³) | 605 |
| BL (Tm) | 24.6 |
| Mms (kg) | 0.118 |
| Sd (m²) | 0.055 |
