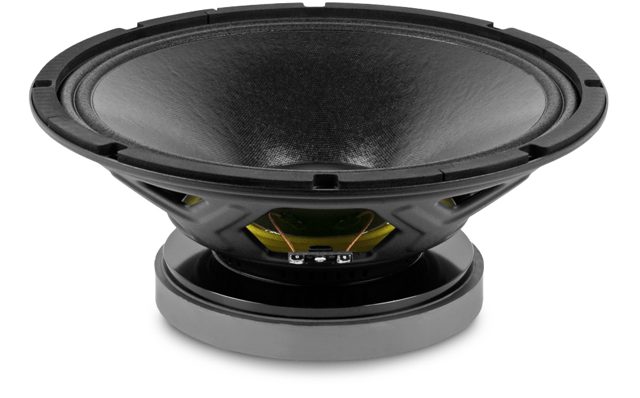

BEYMA 12WRS400
BEYMA 12WRS400 — 12" / 12 Zoll · Tieftöner · Bass
400 W AES - 97 dB - 45 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0034
Dokumente
BEYMA 12WRS400 — 12" · Tieftöner
400 W AES · 97 dB Empfindlichkeit · Frequenzbereich 45 Hz – 5000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Gewicht: 5.5 kg
- Einbautiefe: 132 mm
- Frequenzbereich: 45 – 5000 Hz
Serie: WRS · Artikel-Nr: 42A-CHS-TT-BEY-0034
Beyma 12WRS400: 12"-Tieftöner mit 400 W AES, 97 dB und Qts 0,29 für Reflexgehäuse
Der Beyma 12WRS400 ist die WRS-Variante des 12"-Allrounders aus der WR-Familie: 400 W AES Belastbarkeit, 97 dB Empfindlichkeit, 8 Ω, 3"-Schwingspule und ein Übertragungsbereich von 45 bis 5000 Hz. Gedacht ist er für Fullrange-Tops, Monitorwedges und Bassreflexboxen, in denen ein einziges 12"-Chassis den Bereich vom Bass bis zur Übergabe an den Hochtöner abdeckt.
Gegenüber dem Schwestermodell 12WR400 unterscheidet er sich in Details des Antriebs: BL 17,4 Tm, Le 1,3 mH, Qms 7,7 und ein Qts von 0,29 statt 0,27. Fs 42 Hz, Vas 91 l, Mms 63 g und Xmax 6,3 mm sind identisch. Das leicht höhere Qts verschiebt das Chassis ein Stück in Richtung größeres Gehäuse mit tieferer Abstimmung, was für Anwendungen ohne Subwoofer eher ein Vorteil ist. Der EBP von 135 bleibt klar im Bassreflex-Bereich.
Einsatz und Gehäuse
Die Näherungsrechnung liefert als Richtwert ein Bassreflexgehäuse von 39 l, abgestimmt auf 54 Hz, mit einer unteren Grenzfrequenz von 62 Hz. Damit spielt der 12WRS400 tiefer als das kompakte 12"-Top-Format vermuten lässt und trägt kleine Beschallungen auch ohne Subwoofer. Wer das Chassis über einem Sub betreibt, kann das Volumen verkleinern und trennt dann per Hochpass. Ein geschlossenes Gehäuse mit 18 l und fc 102 Hz ist die Satelliten-Option. Rechne die Abstimmung mit der Gehäuseberechnung auf 42.audio durch, bevor du sägst.
Der Bereich bis 5000 Hz erlaubt eine entspannte Trennung zum Hochtöner deutlich unterhalb der oberen Grenze. Als Partner bietet sich ein 1"-Kompressionstreiber mit Horn aus dem Beyma-Sortiment an, je nach gewünschter Abstrahlung.
Worauf du achten solltest
- Impedanz 8 Ω, Re 5,6 Ω – für gängige PA-Endstufen unkritisch.
- Einbautiefe 132 mm, Gewicht 5,5 kg: flach genug für Wedges und schlanke Tops.
- Qts 0,29 und Vas 91 l: braucht etwas mehr Volumen als straffer aufgehängte 12"-Chassis.
- Xmax 6,3 mm – im Bass Hochpass unter fb setzen, sonst Anschlagen bei Vollgas.
- 3"-Schwingspule, 400 W AES: thermisch für Top-Einsatz, nicht für Sub-Dauerlast.
Häufige Fragen
12WR400 oder 12WRS400 – welchen soll ich nehmen?
Beide teilen Fs 42 Hz, Vas 91 l, Xmax 6,3 mm und die 3"-Spule. Der 12WRS400 hat mit Qts 0,29 gegenüber 0,27 den etwas weicheren Antrieb und damit einen leicht größeren Gehäuse-Richtwert; für eine Box ohne Subwoofer ist das eher willkommen. In einem Sub/Top-System sind beide gleichwertig.
Welches Gehäuse passt zum 12WRS400?
Bassreflex mit rund 39 l Nettovolumen und Abstimmung um 54 Hz ist der Richtwert aus den Parametern. Ein geschlossenes Gehäuse mit 18 l funktioniert nur als Satellit, weil die Grenzfrequenz dann bei etwa 102 Hz liegt.
Wie schlägt sich der 12WRS400 gegen den 18 Sound 12LW1400?
Der 12LW1400 liegt mit Fs 45 Hz und Qts 0,3 eng beim Beyma, hat aber mit 55 l ein deutlich kleineres Vas und kommt daher mit weniger Gehäuse aus. Der 12WRS400 belohnt das größere Volumen mit etwas mehr Tiefgang bei gleicher Abstimmung.
Beyma 12WRS400: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12WRS400 ist ein 12-Zoll-Tieftöner aus der Serie WRS und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12WRS400 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 42 Hz |
| Gesamtgüte Qts | 0,29 |
| Elektrische Güte Qes | 0,31 |
| Mechanische Güte Qms | 7,7 |
| Äquivalentvolumen Vas | 91,0 l |
| Bewegte Masse Mms | 63,0 g |
| Membranfläche Sd | 530 cm² |
| Lineare Auslenkung Xmax | 6,3 mm |
| Verschiebevolumen Vd | 334 cm³ |
| Antriebsfaktor BL | 17,4 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 1,3 mH |
Gehäusevorschlag
Der EBP von 135 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,31
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 18,4 l
- Einbauresonanz Fc
- 102 Hz
- Grenzfrequenz F3
- 102 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 30,6 l
- Abstimmfrequenz Fb
- 59 Hz
- Grenzfrequenz F3
- 68 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 12HP1060fs 45 Hz · Qts 0,28 · Vas 36,9 l · in der Datenbank
- 18 Sound 12LW1400fs 45 Hz · Qts 0,3 · Vas 55 l · im Shop
- FaitalPRO 12HP1030fs 45 Hz · Qts 0,3 · Vas 35,9 l · in der Datenbank
- FaitalPRO 12FH520fs 50 Hz · Qts 0,29 · Vas 73,7 l · in der Datenbank
- Beyma 12WR400fs 42 Hz · Qts 0,27 · Vas 91 l · im Shop
- 18 Sound 12LW800fs 52 Hz · Qts 0,29 · Vas 48 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | WRS |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 132 |
| Gewicht (kg) | 5.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 1.3 |
| Fs (Hz) | 42 |
| Qms | 7.7 |
| Qes | 0.31 |
| Qts | 0.29 |
| Vas (l) | 91 |
| Xmax (mm) | 6.3 |
| Vd (cm³) | 334 |
| BL (Tm) | 17.4 |
| Mms (kg) | 0.063 |
| Sd (m²) | 0.053 |
