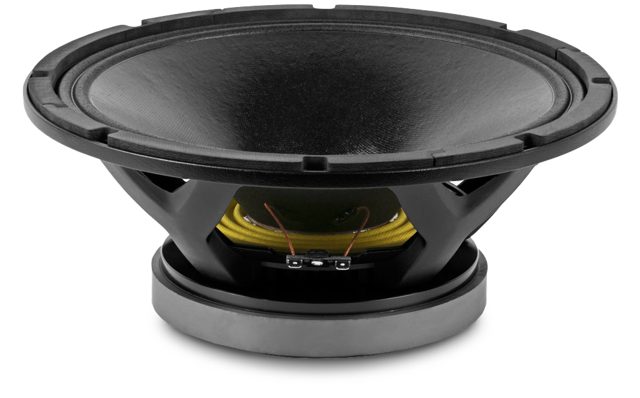

BEYMA 12WR400

BEYMA 12WR400

https://42.audio/web/image/product.template/11557/image_1920?unique=7d7f9a6

BEYMA 12WR400 — 12" / 12 Zoll · Tieftöner · Bass
400 W AES - 97 dB - 45 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0033

177,00 € 177.0 EUR 177,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 12WR400

BEYMA 12WR400 — 12" · Tieftöner

400 W AES · 97 dB Empfindlichkeit · Frequenzbereich 45 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Gewicht: 5.5 kg
  • Einbautiefe: 131 mm
  • Frequenzbereich: 45 – 5000 Hz

Serie: WR · Artikel-Nr: 42A-CHS-TT-BEY-0033

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs42 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,28
Mechanische Güte Qms5,6
Äquivalentvolumen Vas91,0 l
Bewegte Masse Mms63,0 g
Membranfläche Sd530 cm²
Lineare Auslenkung Xmax6,3 mm
Verschiebevolumen Vd334 cm³
Antriebsfaktor BL18 Tm
Gleichstromwiderstand Re5,6 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 150 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
15,5 l
Einbauresonanz Fc
110 Hz
Grenzfrequenz F3
110 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
24,2 l
Abstimmfrequenz Fb
63 Hz
Grenzfrequenz F3
75 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie WR
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 97
Frequenz von (Hz) 45
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 131
Gewicht (kg) 5.5
Thiele-Small-Parameter
Re (Ω) 5.6
Le (mH) 1
Fs (Hz) 42
Qms 5.6
Qes 0.28
Qts 0.27
Vas (l) 91
Xmax (mm) 6.3
Vd (cm³) 334
BL (Tm) 18
Mms (kg) 0.063
Sd (m²) 0.053
