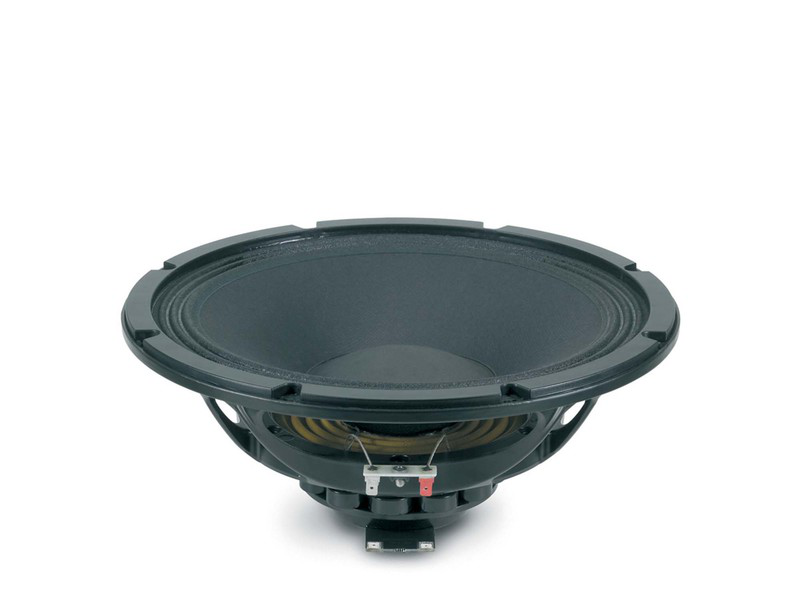

18SOUND 12NDA520

18SOUND 12NDA520

https://42.audio/web/image/product.template/11858/image_1920?unique=8e9cc0d

18SOUND (Eighteen Sound) 12NDA520 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0015

299,00 € 299.0 EUR 299,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 12NDA520

18SOUND 12NDA520 — 12" · Mitteltöner

300 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 55 Hz – 6000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 300 W AES
  • Empfindlichkeit: 100.5 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 3 kg
  • Einbautiefe: 125 mm
  • Frequenzbereich: 55 – 6000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NDA · Artikel-Nr: 42A-CHS-MT-18S-0015

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs50 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,28
Mechanische Güte Qms5,5
Äquivalentvolumen Vas111,0 l
Bewegte Masse Mms36,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax4 mm
Antriebsfaktor BL14,4 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le0,03 mH

Gehäusevorschlag

Der EBP von 179 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 50 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
19,0 l
Einbauresonanz Fc
131 Hz
Grenzfrequenz F3
131 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
29,5 l
Abstimmfrequenz Fb
75 Hz
Grenzfrequenz F3
90 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie NDA
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 300
Empfindlichkeit (dB) 100.5
Frequenz von (Hz) 55
Frequenz bis (Hz) 6000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 125
Gewicht (kg) 3
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 0.03
Fs (Hz) 50
Qms 5.5
Qes 0.28
Qts 0.27
Vas (l) 111
Xmax (mm) 4
BL (Tm) 14.4
Mms (kg) 0.036
Sd (m²) 0.0531
