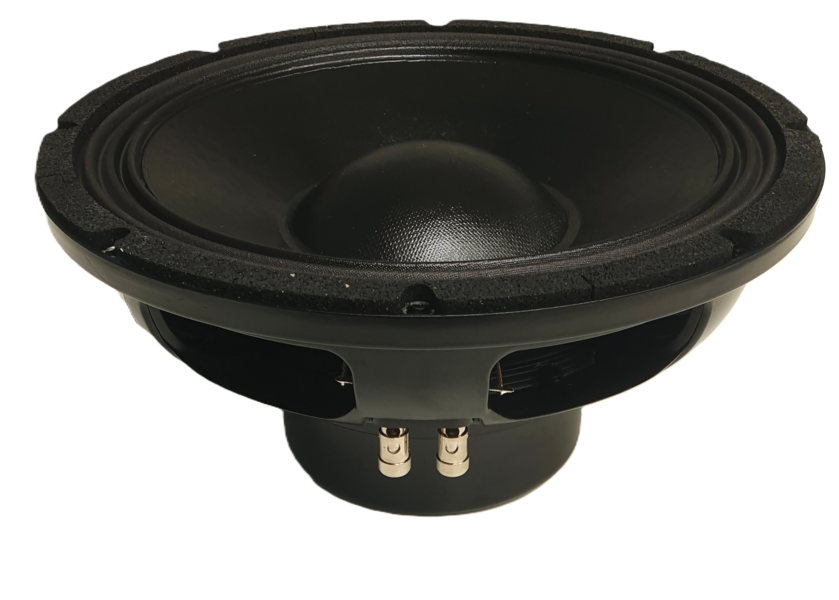

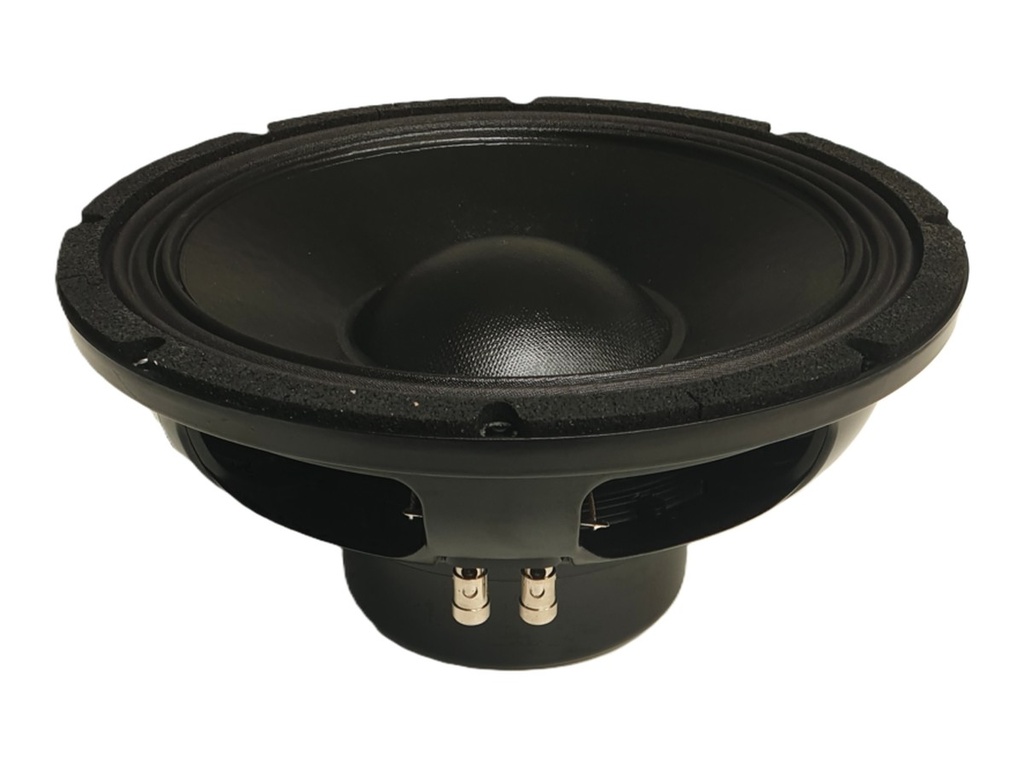

18SOUND 12NLW9410
18SOUND (Eighteen Sound) 12NLW9410 — 12" / 12 Zoll · High-Performance-Tieftöner · Bass · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0062
Dokumente
18SOUND 12NLW9410 — 12" · Tieftöner
1000 W AES · 95 dB Empfindlichkeit · Frequenzbereich 45 Hz – 3000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 7.3 kg

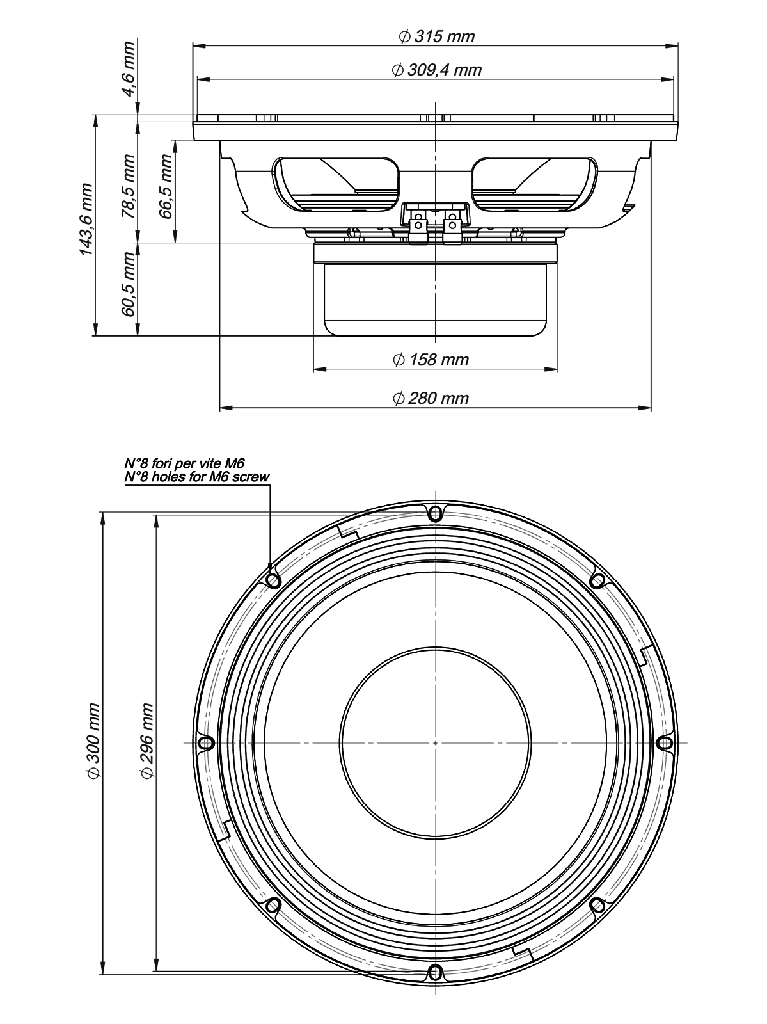

- Einbautiefe: 143 mm

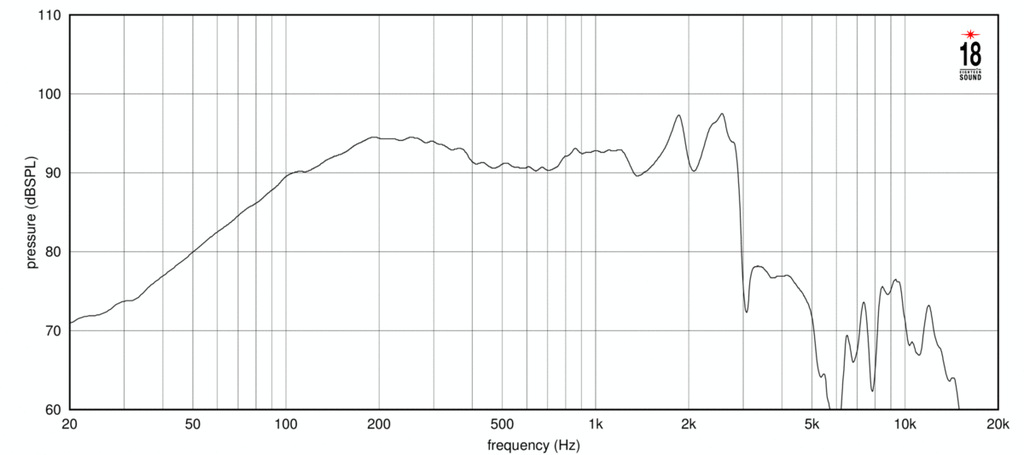

- Frequenzbereich: 45 – 3000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0062
18Sound 12NLW9410: High-Performance-Tieftöner mit 1000 W AES und 11 mm Xmax
Der 18Sound 12NLW9410 ist der Kraftprotz unter den 12"-Chassis dieser Serie: 1000 W AES Belastbarkeit über eine 4"-Schwingspule, 11 mm Xmax und ein Antrieb mit 21,7 Tm. Der Neodym-Woofer ist als High-Performance-Tieftöner klassifiziert, also nicht als Woofer/Midrange, sondern als Chassis, das bei hohen Pegeln im Bass sauber bleibt.
Die Parameter passen dazu: Fs 42 Hz, Qts 0,26, Vas 55 l und eine bewegte Masse von 105 g – schwerer als bei den Wirkungsgrad-Modellen, dafür mit mehr Hub und Belastbarkeit. Die 95 dB Empfindlichkeit sind der Preis für die zusätzliche Membranmasse, den du bei 1000 W Belastbarkeit gern zahlst. Der Übertragungsbereich reicht von 45 bis 3000 Hz, das Gewicht liegt bei 7,3 kg.
Einsatz und Gehäuse
Mit einem EBP von 156 ist Bassreflex die logische Wahl. Der Richtwert liegt bei 17 l netto mit Abstimmung auf 59 Hz und einer f3 um 72 Hz – ein kompaktes Gehäuse, das mit 1000 W und 11 mm Xmax sehr hohe Pegel erlaubt. Genau das ist das Rezept für ein kleines, lautes Top oder ein Bandpass-Konzept. Geschlossen ergeben sich 8,6 l mit einer Einbauresonanz bei 114 Hz. Für die genaue Auslegung nutzt du die Gehäuseberechnung von 42.audio.
Die obere Grenze von 3000 Hz und die Induktivität von 1,07 mH sprechen für eine Trennung zum Hochtöner im unteren Bereich des Mitteltons, am besten aktiv. Ein 1,4"-Kompressionstreiber mit Horn aus dem 18Sound-Programm passt gut dazu. Wichtig ist eine Endstufe, die die Belastbarkeit auch tatsächlich nutzt, sonst bleibt Potenzial liegen.
Worauf du achten solltest
- 1000 W AES an 8 Ω, Re 4,5 Ω – entsprechend kräftige Endstufe einplanen.
- 11 mm Xmax und Mms 105 g: gebaut für hohen Pegel im Bass.
- 95 dB Empfindlichkeit – weniger als die WM-Modelle, dafür mehr Belastbarkeit.
- Einbautiefe 143 mm, Gewicht 7,3 kg.
- Bassreflex-Richtwert 17 l bei 59 Hz Abstimmung.
Häufige Fragen
Wie schlägt sich der 12NLW9410 gegen den Beyma 12P1000Nd?
Beide liegen bei Qts 0,26 und ähnlicher Resonanzfrequenz (42 gegenüber 47 Hz). Der Beyma hat mit 49 l ein etwas kleineres Vas als die 55 l des 18Sound. Für die Entscheidung lohnt der direkte Parametervergleich in der Chassis-Datenbank von 42.audio.
Warum nur 95 dB bei 1000 W?
Die Membranmasse von 105 g und die lange Schwingspule für 11 mm Xmax kosten Wirkungsgrad. Dafür setzt das Chassis die hohe Leistung in Hub um, ohne früh zu komprimieren. Bei gleichem Verstärker liefert er im Bass mehr sauberen Pegel als ein leichteres Chassis mit weniger Xmax.
Eignet sich der 12NLW9410 als Subwoofer?
Als kompakter Bass bis zur f3 um 72 Hz in 17 l Bassreflex ja, für echten Tiefbass ist ein 12"-Chassis mit 55 l Vas nicht die erste Wahl. Als Tieftöner in einem lauten 2-Wege-Top mit tief liegender Trennung spielt er seine Stärken aus.
18Sound 12NLW9410: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12NLW9410 ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie NLW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12NLW9410 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter

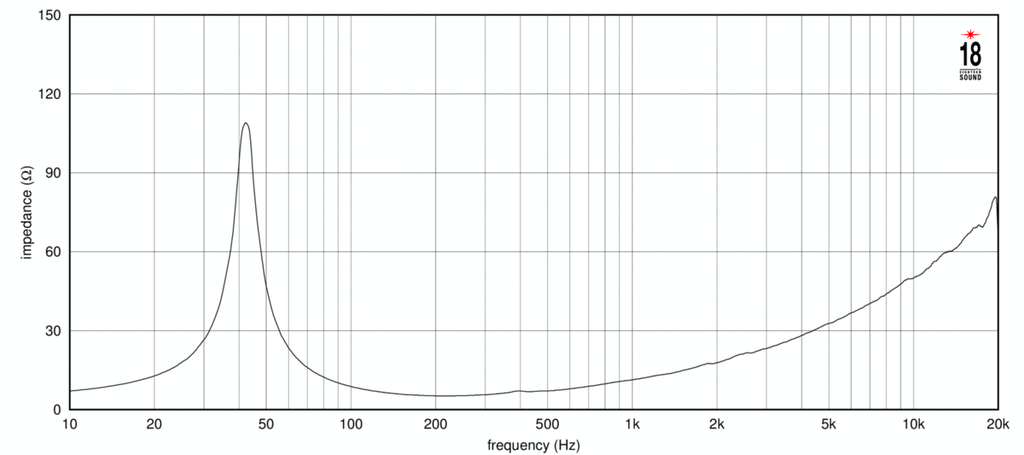

| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 42 Hz |
| Gesamtgüte Qts | 0,26 |
| Elektrische Güte Qes | 0,27 |
| Mechanische Güte Qms | 6,2 |
| Äquivalentvolumen Vas | 55,0 l |
| Bewegte Masse Mms | 105,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 11 mm |
| Antriebsfaktor BL | 21,7 Tm |
| Gleichstromwiderstand Re | 4,5 Ω |
| Schwingspuleninduktivität Le | 1,07 mH |
Gehäusevorschlag
Der EBP von 156 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,27
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 8,6 l
- Einbauresonanz Fc
- 114 Hz
- Grenzfrequenz F3
- 114 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 12,9 l
- Abstimmfrequenz Fb
- 66 Hz
- Grenzfrequenz F3
- 79 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12TBX100fs 42 Hz · Qts 0,26 · Vas 37,5 l · in der Datenbank
- FaitalPRO 12FH530fs 45 Hz · Qts 0,26 · Vas 74,1 l · in der Datenbank
- Beyma 12P1000Ndfs 47 Hz · Qts 0,26 · Vas 49 l · im Shop
- Beyma 12WR400fs 42 Hz · Qts 0,27 · Vas 91 l · im Shop
- FaitalPRO 12FH500fs 45 Hz · Qts 0,25 · Vas 87,3 l · in der Datenbank
- FaitalPRO 12FH510fs 45 Hz · Qts 0,25 · Vas 75,2 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | NLW |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 143 |
| Gewicht (kg) | 7.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 4.5 |
| Le (mH) | 1.07 |
| Fs (Hz) | 42 |
| Qms | 6.2 |
| Qes | 0.27 |
| Qts | 0.26 |
| Vas (l) | 55 |
| Xmax (mm) | 11 |
| BL (Tm) | 21.7 |
| Mms (kg) | 0.105 |
| Sd (m²) | 0.0531 |
