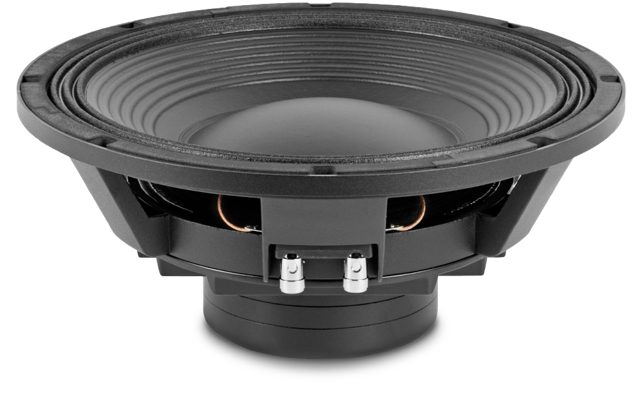

BEYMA 12P1000Nd
BEYMA 12P1000Nd — 12" / 12 Zoll · Tieftöner · Bass · Neodym-Magnet
900 W AES - 96 dB - 50 – 2000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0028
Dokumente
BEYMA 12P1000Nd — 12" · Tieftöner · Neodym-Magnet
900 W AES · 96 dB Empfindlichkeit · Frequenzbereich 50 Hz – 2000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 900 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 5.4 kg
- Einbautiefe: 132 mm
- Frequenzbereich: 50 – 2000 Hz
Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0028
Beyma 12P1000Nd: 12"-Neodym-Tieftöner mit 4"-Schwingspule, 900 W AES und 96 dB bis 2000 Hz
Die P-Serie von Beyma steht für Tieftöner mit Mittenfähigkeit, und der 12P1000Nd ist ihr Neodym-Vertreter im 12"-Format. 4"-Schwingspule, 900 W AES, 96 dB Empfindlichkeit und ein Arbeitsbereich von 50 bis 2000 Hz machen ihn zum Chassis für Zwei-Wege-PA-Boxen, in denen ein 12"-Konus Bass und Grundton bis zur Übergabe an den Kompressionstreiber liefert. Mit 5,4 kg ist er dank Neodym leicht, die Einbautiefe von 132 mm hält das Gehäuse flach.
Der Antrieb ist straff: BL 23,5 Tm auf 100 g bewegter Masse, Qes 0,27, Qts 0,26 und ein Qms von 7,9. Fs 47 Hz und Vas 49 l liegen im üblichen Bereich eines 12"-Chassis, Xmax 8 mm auf 550 cm² ergibt 440 cm³ Verschiebevolumen. Le beträgt 2 mH, Re 5,1 Ω.
Einsatz und Gehäuse
Mit einem EBP von 174 ist der 12P1000Nd ein Bassreflex-Chassis. Als Richtwert liefern die Thiele-Small-Parameter ein Volumen um 15 l mit Abstimmung bei 66 Hz und f3 um 81 Hz, was auf eine kompakte Zwei-Wege-Box mit Subwoofer-Unterstützung hindeutet. Geschlossen wären es 7,7 l bei fc um 128 Hz, brauchbar als Grundtonabteil in einem größeren System. Wie bei allen Chassis mit niedrigem Qts lohnt es sich, in der Gehäuseberechnung von 42.audio auch größere Volumen mit tieferer Abstimmung zu simulieren.
Die Übergabe an den Hochtöner sollte deutlich unter 2000 Hz liegen; die Le von 2 mH sorgt für einen deutlichen Impedanzanstieg im oberen Bereich, der passiv kompensiert oder aktiv umgangen werden muss. Passende Kompressionstreiber und Hörner von Beyma findest du bei 42.audio.
Worauf du achten solltest
- 8 Ω nominal, Re 5,1 Ω: Endstufe mit 900 W an 8 Ω, Limiter nicht vergessen.
- 5,4 kg durch Neodym: leichtes 12"-Chassis für Touring-Boxen.
- Einbautiefe 132 mm: flache Gehäuse möglich.
- Xmax 8 mm, Vd 440 cm³: Hochpass unterhalb der Abstimmfrequenz setzen.
- Le 2 mH: Impedanzanstieg bei der Weichenauslegung beachten.
Häufige Fragen
Für welche Box ist der 12P1000Nd gedacht?
Für kompakte Zwei-Wege-Boxen: Bassreflex um 15 l bei 66 Hz als Richtwert, oben ein Kompressionstreiber am Horn. Für Tiefbass kombinierst du das System mit einem Subwoofer.
Wie unterscheidet er sich vom 18Sound 12NLW9410?
Der 12NLW9410 hat Fs 42 Hz und Vas 55 l bei gleichem Qts 0,26, spielt also in größerem Volumen tiefer. Der 12P1000Nd mit Fs 47 Hz und Vas 49 l ist stärker auf den Grundton- und Mittenbereich bis 2000 Hz ausgelegt.
Welcher Verstärker passt?
900 W AES an 8 Ω bedeuten eine Endstufe in dieser Leistungsklasse, gepaart mit Hochpass unterhalb der Abstimmung und Limiter. Bei 96 dB Empfindlichkeit erreichst du hohe Pegel, bevor die Leistung zum Thema wird.
Beyma 12P1000Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12P1000Nd ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12P1000Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 47 Hz |
| Gesamtgüte Qts | 0,26 |
| Elektrische Güte Qes | 0,27 |
| Mechanische Güte Qms | 7,9 |
| Äquivalentvolumen Vas | 49,0 l |
| Bewegte Masse Mms | 100,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Verschiebevolumen Vd | 440 cm³ |
| Antriebsfaktor BL | 23,5 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 2 mH |
Gehäusevorschlag
Der EBP von 174 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 47 / 0,27
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 7,7 l
- Einbauresonanz Fc
- 128 Hz
- Grenzfrequenz F3
- 128 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 11,5 l
- Abstimmfrequenz Fb
- 74 Hz
- Grenzfrequenz F3
- 89 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 12FH530fs 45 Hz · Qts 0,26 · Vas 74,1 l · in der Datenbank
- 18 Sound 12NLW9410fs 42 Hz · Qts 0,26 · Vas 55 l · im Shop
- B&C Speakers 12TBX100fs 42 Hz · Qts 0,26 · Vas 37,5 l · in der Datenbank
- SB Audience ROSSO-12MW300fs 48 Hz · Qts 0,27 · Vas 85,9 l · in der Datenbank
- PRV Audio 12MB1000FT-4fs 45,67 Hz · Qts 0,27 · Vas 95,49 l · in der Datenbank
- RCF MB12X351fs 55 Hz · Qts 0,26 · Vas 46 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | P |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 900 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 2000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 132 |
| Gewicht (kg) | 5.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 2 |
| Fs (Hz) | 47 |
| Qms | 7.9 |
| Qes | 0.27 |
| Qts | 0.26 |
| Vas (l) | 49 |
| Xmax (mm) | 8 |
| Vd (cm³) | 440 |
| BL (Tm) | 23.5 |
| Mms (kg) | 0.1 |
| Sd (m²) | 0.055 |
