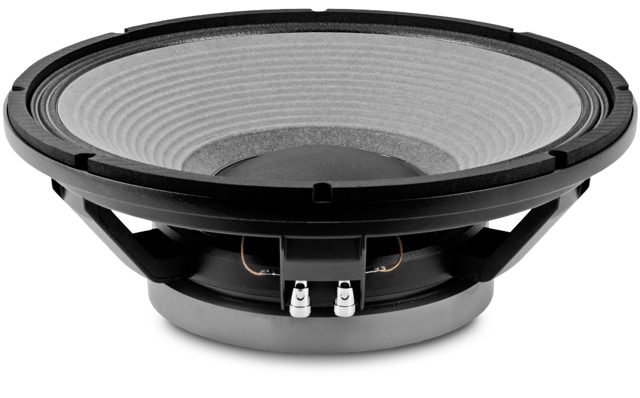

BEYMA 15LX60V2

https://42.audio/web/image/product.template/11536/image_1920?unique=24e070f

BEYMA 15LX60V2 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass
700 W AES - 98 dB - 30 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0023

296,00 € 296.0 EUR 296,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15LX60V2

BEYMA 15LX60V2 — 15" · Tieftöner

700 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 700 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Gewicht: 10.2 kg
  • Einbautiefe: 142 mm
  • Frequenzbereich: 30 – 1500 Hz

Serie: LX · Artikel-Nr: 42A-CHS-TT-BEY-0023

Beyma 15LX60V2: 15"-Tieftöner mit Qts 0,44 für große Reflex- und geschlossene Gehäuse

Nicht jeder 15"-Bass will ein kleines Gehäuse. Der Beyma 15LX60V2 aus der LX-Serie ist mit Qts 0,44 bewusst weicher abgestimmt als die üblichen PA-Chassis und spielt seine Stärken in großen Bassreflexboxen und in geschlossenen Gehäusen aus – dort, wo Tiefgang wichtiger ist als minimales Volumen. 700 W AES, 98 dB Empfindlichkeit, 8 Ω und ein Arbeitsbereich von 30 bis 1500 Hz stecken den Rahmen ab.

Die Parameter erzählen die Geschichte: Fs 42 Hz, Vas 105,53 l und ein EBP von 93 erlauben beide Gehäusetypen. Qms von 21,23 steht für eine extrem verlustarme mechanische Aufhängung, Le von 2,1 mH ist für eine 4"-Schwingspule vergleichsweise hoch und zeigt, dass das Chassis oberhalb des Bassbereichs nicht mehr gefordert werden sollte. Mit 8 mm Xmax und 728 cm³ Verschiebevolumen auf 0,091 m² Membranfläche bringt der 15LX60V2 ordentlichen Hub für Tiefbass mit. Die bewegte Masse von 147 g und BL 21,1 Tm passen zu einem Bass, der eher tief als knallhart sein will.

Einsatz und Gehäuse

Der Bassreflex-Richtwert ist mit 150 l und einer Abstimmung auf 37 Hz groß – dafür liegt f3 bei 34 Hz, ein Tiefgang, den kaum ein 15"-PA-Bass in einem einfachen Reflexgehäuse erreicht. Das prädestiniert den 15LX60V2 für Heimkino-Subwoofer, für Hifi-Bassabteile im großen Standlautsprecher und für Bassboxen, in denen Volumen keine Rolle spielt. Die geschlossene Variante mit 67 l und fc 67 Hz ist die kompakte Alternative, die mit einem DSP-Bassboost im Heimkino sehr gut funktioniert. Beide Auslegungen kannst du mit der Gehäuseberechnung auf 42.audio nachrechnen.

Die obere Grenze von 1500 Hz nutzt du in der Praxis nicht aus: Trenne deutlich darunter, damit die hohe Schwingspuleninduktivität nicht in den Mittelton hineinspielt. Mit 142 mm Einbautiefe ist das Chassis vergleichsweise flach und passt auch in Gehäuse mit begrenzter Tiefe. Ein Hochpass unterhalb der Abstimmfrequenz ist beim Reflexgehäuse anzuraten, beim geschlossenen Gehäuse begrenzt die Luftfeder den Hub von selbst.

Worauf du achten solltest

  • Qts 0,44 und EBP 93: geschlossenes Gehäuse funktioniert genauso gut wie Bassreflex.
  • Bassreflex-Richtwert 150 l / 37 Hz – Platz einplanen, dafür f3 um 34 Hz.
  • Einbautiefe 142 mm, Gewicht 10,2 kg: flach für ein 15"-Chassis dieser Klasse.
  • Le 2,1 mH: tief trennen, kein Chassis für Fullrange-Tops.
  • 8 Ω, Re 5,1 Ω, 700 W AES – jede solide Endstufe mit 8-Ω-Freigabe reicht.

Häufige Fragen

Ist der 15LX60V2 ein guter Heimkino-Subwoofer?

Ja, das ist eines seiner Kernfelder. Geschlossen mit 67 l und fc 67 Hz lässt er sich per DSP sauber nach unten entzerren, im Reflexgehäuse mit 150 l erreicht er f3 um 34 Hz ohne Elektronik. 98 dB Empfindlichkeit machen ihn zudem genügsam bei der Endstufenleistung.

Warum ist das Gehäuse so viel größer als bei anderen 15"-Bässen?

Weil das Chassis mit Qts 0,44 und Vas 105,53 l bewusst weich aufgehängt und schwächer bedämpft ist als typische PA-Bässe. Das kostet Volumen, bringt aber Tiefgang und erlaubt geschlossene Gehäuse, die bei niedrigem Qts nicht funktionieren.

Wie unterscheidet er sich vom 18 Sound 15TLW3000?

Beide haben Fs 42 Hz und Qts 0,44, also sehr ähnliches Gehäuseverhalten. Der 15TLW3000 hat mit 140 l ein noch größeres Vas, der 15LX60V2 mit 105,53 l kommt mit etwas weniger Volumen für dieselbe Abstimmung aus.

Beyma 15LX60V2: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15LX60V2 ist ein 15-Zoll-Tieftöner aus der Serie LX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15LX60V2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs42 Hz
Gesamtgüte Qts0,44
Elektrische Güte Qes0,45
Mechanische Güte Qms21,23
Äquivalentvolumen Vas105,5 l
Bewegte Masse Mms147,0 g
Membranfläche Sd910 cm²
Lineare Auslenkung Xmax8 mm
Verschiebevolumen Vd728 cm³
Antriebsfaktor BL21,1 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le2,1 mH

Gehäusevorschlag

Der EBP von 93 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 42 / 0,45

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
66,7 l
Einbauresonanz Fc
67 Hz
Grenzfrequenz F3
67 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
140,5 l
Abstimmfrequenz Fb
38 Hz
Grenzfrequenz F3
37 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LX
Impedanz (Ω) 8
Belastbarkeit (W) 700
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 1500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 142
Gewicht (kg) 10.2
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 2.1
Fs (Hz) 42
Qms 21.23
Qes 0.45
Qts 0.44
Vas (l) 105.53
Xmax (mm) 8
Vd (cm³) 728
BL (Tm) 21.1
Mms (kg) 0.147
Sd (m²) 0.091
