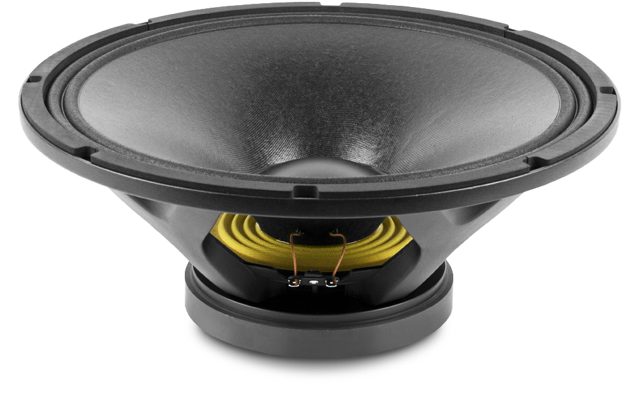

BEYMA 15WR400
BEYMA 15WR400 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass
400 W AES - 99 dB - 40 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0024
Dokumente
BEYMA 15WR400 — 15" · Tieftöner
400 W AES · 99 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Gewicht: 6.1 kg
- Einbautiefe: 162 mm
- Frequenzbereich: 40 – 4000 Hz
Serie: WR · Artikel-Nr: 42A-CHS-TT-BEY-0024
Beyma 15WR400: leichter 15"-Tieftöner mit 99 dB und 400 W AES für Bassreflex-Tops
Mit 6,1 kg Gewicht und 99 dB Empfindlichkeit ist der Beyma 15WR400 ein 15"-Tieftöner, der auf Wirkungsgrad und geringe Masse optimiert ist. Er gehört zur WR-Serie, hat eine 3"-Schwingspule und ist mit 400 W AES belastbar – ein Chassis für Bassreflex-Tops und Fullrange-Boxen, in denen ein 15" den Bass und einen Großteil des Mitteltons übernimmt.
Der Übertragungsbereich von 40 bis 4000 Hz ist für einen 15" ungewöhnlich weit nach oben gezogen. Möglich wird das durch die niedrige bewegte Masse von 91 g und eine Schwingspuleninduktivität von nur 1 mH; beides hält den Pegelabfall zu hohen Frequenzen flach. Mit BL 19,2 Tm, Qts 0,3 und Vas 236 l liegt der Antrieb im klassischen Bereich für Bassreflexgehäuse.
Einsatz und Gehäuse
Der EBP von 116 spricht klar für Bassreflex oder Horn; geschlossen bleibt wenig Tiefgang übrig. Als Richtwert ergeben sich 112 l mit Abstimmung auf 45 Hz und f3 um 51 Hz – ein typisches Volumen für ein 2-Wege-Top mit 15". Geschlossen wären es 52 l mit fc 85 Hz, was nur für Anwendungen taugt, die den Bass einem Subwoofer überlassen. Xmax von 6,3 mm und ein Verschiebevolumen von 555 cm³ setzen dem Tiefbasspegel Grenzen: Der 15WR400 ist ein Wirkungsgrad-, kein Hubchassis.
In einer 2-Wege-Box mit Hornhochtöner kann der 15WR400 wegen seiner oberen Grenze von 4000 Hz relativ hoch getrennt werden, was den Kompressionstreiber entlastet. Die Einbautiefe von 162 mm ist moderat. Welche Trennfrequenz sinnvoll ist, hängt vom Horn ab – die Gehäuseberechnung und die Chassis-Datenbank von 42.audio helfen beim Abgleich.
Worauf du achten solltest
- 8 Ω Nennimpedanz und Re 5,6 Ω: unkritische Last für jeden PA-Verstärker.
- Nur 6,1 kg: spart Gewicht in Tops, die getragen und geflogen werden.
- Xmax 6,3 mm: Hochpass unterhalb der Abstimmung einsetzen, sonst Anschlaggefahr bei 400 W.
- Mms 91 g und Le 1 mH: erlaubt hohe Trennfrequenzen, obere Grenze 4000 Hz.
- Einbautiefe 162 mm, 3"-Schwingspule.
Häufige Fragen
Eignet sich der 15WR400 als Subwoofer?
Nur bedingt. Mit Xmax 6,3 mm und EBP 116 ist er für Bassreflex-Tops gebaut, die ab der Abstimmfrequenz um 45 Hz aufwärts arbeiten. Für echte Subwoofer-Aufgaben mit hohem Pegel im untersten Bass nimmst du ein Chassis mit deutlich mehr Hub.
Was unterscheidet ihn vom 18 Sound 15W700?
Beide liegen mit Qts 0,3 sehr nah beieinander; der 15W700 hat fs 38 Hz und Vas 217 l, der 15WR400 fs 36 Hz und Vas 236 l. In der Simulation landen beide bei ähnlichen Bassreflexvolumen. Der 15WR400 bringt 99 dB und 6,1 kg mit; welche Parameter im Detail abweichen, siehst du im Vergleich in der Chassis-Datenbank von 42.audio.
Welche Endstufe brauche ich für den 15WR400?
400 W AES an 8 Ω sind die Dauerbelastbarkeit; mit 99 dB Empfindlichkeit erreichst du hohe Pegel schon mit moderater Leistung. Ein Verstärker in dieser Größenordnung an 8 Ω reicht aus. Wichtiger ist ein Hochpassfilter, das den Hub unterhalb der Abstimmung begrenzt.
Beyma 15WR400: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15WR400 ist ein 15-Zoll-Tieftöner aus der Serie WR und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 15WR400 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 36 Hz |
| Gesamtgüte Qts | 0,3 |
| Elektrische Güte Qes | 0,31 |
| Mechanische Güte Qms | 8,2 |
| Äquivalentvolumen Vas | 236,0 l |
| Bewegte Masse Mms | 91,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 6,3 mm |
| Verschiebevolumen Vd | 555 cm³ |
| Antriebsfaktor BL | 19,2 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Gehäusevorschlag
Der EBP von 116 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 36 / 0,31
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 51,8 l
- Einbauresonanz Fc
- 85 Hz
- Grenzfrequenz F3
- 85 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 88,8 l
- Abstimmfrequenz Fb
- 49 Hz
- Grenzfrequenz F3
- 55 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 15W700fs 38 Hz · Qts 0,3 · Vas 217 l · im Shop
- FaitalPRO 15FX560fs 38 Hz · Qts 0,3 · Vas 159 l · in der Datenbank
- FaitalPRO 15XL1400fs 38 Hz · Qts 0,3 · Vas 84,3 l · in der Datenbank
- 18 Sound 15LW2400fs 40 Hz · Qts 0,3 · Vas 131 l · im Shop
- FaitalPRO 15HP1030fs 40 Hz · Qts 0,3 · Vas 88,3 l · in der Datenbank
- B&C Speakers 15CLA76fs 40 Hz · Qts 0,3 · Vas 176 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | WR |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 162 |
| Gewicht (kg) | 6.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 1 |
| Fs (Hz) | 36 |
| Qms | 8.2 |
| Qes | 0.31 |
| Qts | 0.3 |
| Vas (l) | 236 |
| Xmax (mm) | 6.3 |
| Vd (cm³) | 555 |
| BL (Tm) | 19.2 |
| Mms (kg) | 0.091 |
| Sd (m²) | 0.088 |
