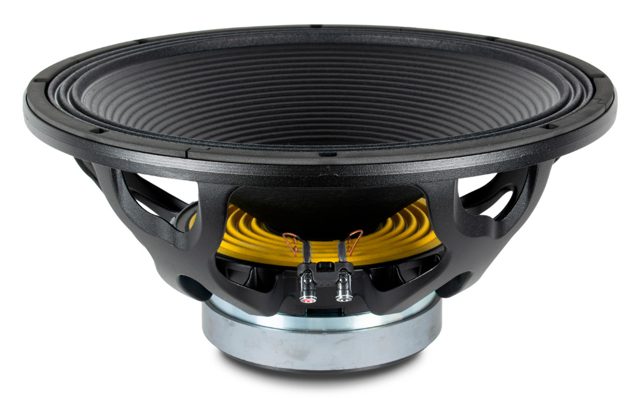

BEYMA 18LEX1000Fe

https://42.audio/web/image/product.template/11525/image_1920?unique=24e070f

BEYMA 18LEX1000Fe — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1000 W AES - 98 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0012

315,00 € 315.0 EUR 315,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18LEX1000Fe

BEYMA 18LEX1000Fe — 18" · Tieftöner · Ferrit-Magnet

1000 W AES · 98 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 3.5 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 11.75 kg
  • Einbautiefe: 224 mm
  • Frequenzbereich: 35 – 1000 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0012

Beyma 18LEX1000Fe: 18"-Subwoofer-Chassis mit 11 mm Xmax, Ferritantrieb und 1000 W AES

Ein 18"-Tieftöner mit 11 mm linearem Hub, 3,5"-Schwingspule und 1000 W AES Belastbarkeit: Der Beyma 18LEX1000Fe aus der LEX-Serie ist als Subwoofer-Chassis für Bassreflexgehäuse konzipiert. Der Ferritantrieb bringt 11,75 kg auf die Waage, die Empfindlichkeit liegt bei 98 dB, der nutzbare Bereich bei 35 bis 1000 Hz an 8 Ω.

Die Parameter sind auf Tiefgang ausgelegt: fs 34 Hz, Qts 0,38 und Vas 250 l beschreiben eine weiche Aufhängung mit moderater elektrischer Bedämpfung. Mit 196 g bewegter Masse, BL 23,8 Tm und einem Verschiebevolumen von 1380 cm³ liefert das Chassis in großen Volumen Pegel bis in den unteren Bassbereich. Innerhalb der LEX-Familie ist der 18LEX1000Fe die Ferrit-Variante mit 1000 W; das Schwestermodell 18LEX1000Nd bietet dieselbe Auslegung mit Neodym-Antrieb.

Einsatz und Gehäuse

Der EBP von 87 lässt beide Gehäusearten zu. Bassreflex ist die naheliegende Wahl: Als Richtwert ergeben sich 233 l, abgestimmt auf 34 Hz, mit f3 ebenfalls um 34 Hz – ein großer, aber für einen 18"-Sub üblicher Kasten, der den Bereich ab 35 Hz voll nutzt. Geschlossen wären 102 l mit fc 63 Hz der Ausgangspunkt; das ist kompakter, kostet aber Tiefgang und Wirkungsgrad. Die Einbautiefe von 224 mm ist bei der Gehäusetiefe zu berücksichtigen.

Getrennt wird als Subwoofer weit unter der oberen Grenze von 1000 Hz; die Schwingspuleninduktivität von 1,9 mH sorgt ohnehin für einen sanften Abfall zu hohen Frequenzen. Ein Hochpass unter der Abstimmfrequenz schützt die Aufhängung, wenn die vollen 1000 W anliegen. Feinabstimmung und Portmaße rechnest du in der Gehäuseberechnung von 42.audio.

Worauf du achten solltest

  • 8 Ω, Re 5,4 Ω: Standardlast für PA-Endstufen mit 8-Ω-Freigabe.
  • 11,75 kg mit Ferritmagnet: Gehäuse mit ausreichender Wandstärke und Verschraubung planen.
  • Einbautiefe 224 mm: Innenmaß des Gehäuses entsprechend wählen.
  • Xmax 11 mm, Vd 1380 cm³: guter Hub für Subwoofer, Hochpass unter fb trotzdem sinnvoll.
  • Le 1,9 mH: obere Grenze 1000 Hz, als reiner Subwoofer unkritisch.

Häufige Fragen

18LEX1000Fe oder 18LEX1000Nd?

Elektrisch und akustisch sind beide sehr ähnlich: fs 34 Hz, Qts 0,38 gegenüber 0,39, Vas 250 l gegenüber 260 l. Der Unterschied liegt im Magnetmaterial: Neodym ist leichter, Ferrit verliert bei Erwärmung des Magneten unter Dauerlast weniger Fluss. Für eine feste Installation spielt das Gewicht kaum eine Rolle.

Wie groß muss das Gehäuse werden?

Der Bassreflex-Richtwert liegt bei 233 l mit Abstimmung auf 34 Hz. Weniger Volumen geht, hebt aber die Abstimmfrequenz und den f3 an. Geschlossen sind 102 l mit fc 63 Hz der Startpunkt – gedacht für Anwendungen, die den untersten Bassbereich nicht brauchen.

Reicht die Belastbarkeit für den PA-Einsatz?

1000 W AES an 8 Ω sind ein solider Wert für eine 3,5"-Schwingspule. Zusammen mit 98 dB Empfindlichkeit erreichst du in einem Reflexgehäuse um 233 l hohe Pegel. Entscheidend ist ein Limiter beziehungsweise Hochpass, der die 11 mm Xmax unterhalb der Abstimmung nicht überschreiten lässt.

Beyma 18LEX1000Fe: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18LEX1000Fe ist ein 18-Zoll-Tieftöner mit Ferritmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18LEX1000Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs34 Hz
Gesamtgüte Qts0,38
Elektrische Güte Qes0,39
Mechanische Güte Qms7,3
Äquivalentvolumen Vas250,0 l
Bewegte Masse Mms196,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax11 mm
Verschiebevolumen Vd1.380 cm³
Antriebsfaktor BL23,8 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le1,9 mH

Gehäusevorschlag

Der EBP von 87 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 34 / 0,39

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
101,6 l
Einbauresonanz Fc
63 Hz
Grenzfrequenz F3
63 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
205,2 l
Abstimmfrequenz Fb
36 Hz
Grenzfrequenz F3
37 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 98
Frequenz von (Hz) 35
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 3.5
Einbautiefe (mm) 224
Gewicht (kg) 11.75
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 1.9
Fs (Hz) 34
Qms 7.3
Qes 0.39
Qts 0.38
Vas (l) 250
Xmax (mm) 11
Vd (cm³) 1380
BL (Tm) 23.8
Mms (kg) 0.196
Sd (m²) 0.1255
