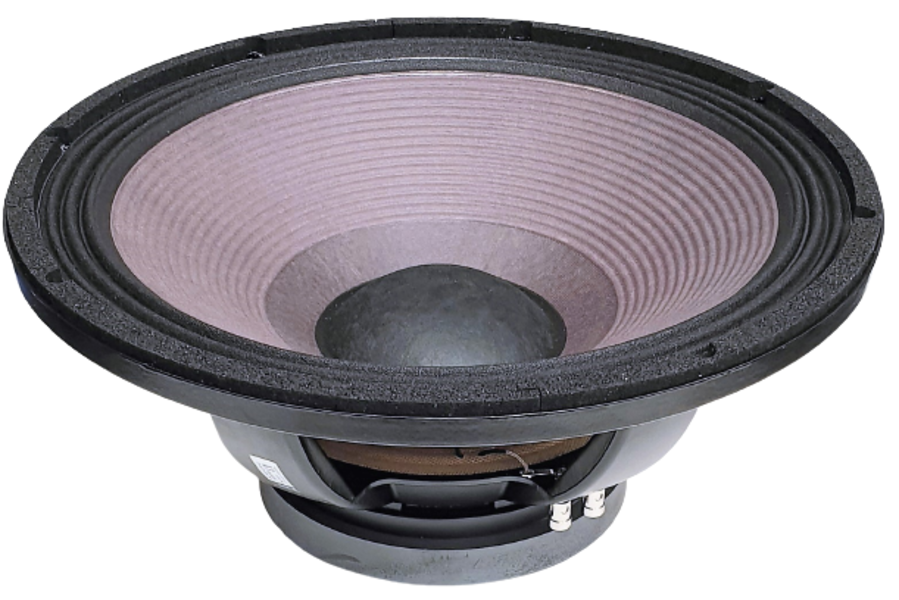

18SOUND 18LW2420

18SOUND 18LW2420

https://42.audio/web/image/product.template/11739/image_1920?unique=3ccad76

18SOUND (Eighteen Sound) 18LW2420 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0006

365,00 € 365.0 EUR 365,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18LW2420

18SOUND 18LW2420 — 18" · Tieftöner

1300 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 2500 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1300 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 12.4 kg
  • Einbautiefe: 215 mm
  • Frequenzbereich: 30 – 2500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0006

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs34 Hz
Gesamtgüte Qts0,36
Elektrische Güte Qes0,38
Mechanische Güte Qms6,3
Äquivalentvolumen Vas196,0 l
Bewegte Masse Mms210,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax10 mm
Antriebsfaktor BL25,5 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,5 mH

Gehäusevorschlag

Der EBP von 89 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 34 / 0,38

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
68,6 l
Einbauresonanz Fc
67 Hz
Grenzfrequenz F3
67 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
134,6 l
Abstimmfrequenz Fb
38 Hz
Grenzfrequenz F3
40 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie LW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1300
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 2500
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 215
Gewicht (kg) 12.4
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.5
Fs (Hz) 34
Qms 6.3
Qes 0.38
Qts 0.36
Vas (l) 196
Xmax (mm) 10
BL (Tm) 25.5
Mms (kg) 0.21
Sd (m²) 0.1225
