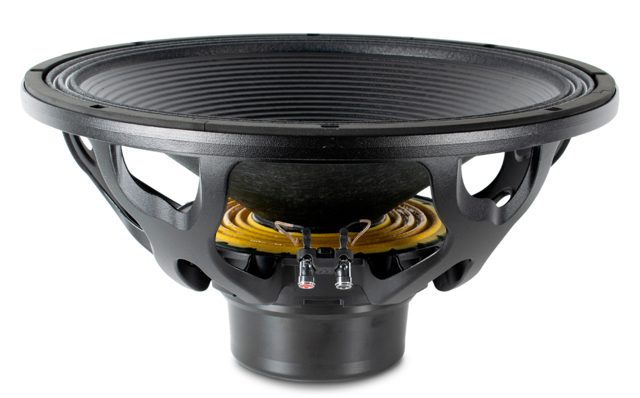

BEYMA 18LEX1600Nd

BEYMA 18LEX1600Nd

https://42.audio/web/image/product.template/11516/image_1920?unique=2b1457e

BEYMA 18LEX1600Nd — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1600 W AES - 96 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0003

613,00 € 613.0 EUR 613,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18LEX1600Nd

BEYMA 18LEX1600Nd — 18" · Tieftöner · Neodym-Magnet

1600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 9.9 kg
  • Einbautiefe: 234 mm
  • Frequenzbereich: 35 – 1000 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0003

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs33 Hz
Gesamtgüte Qts0,43
Elektrische Güte Qes0,45
Mechanische Güte Qms11,4
Äquivalentvolumen Vas231,0 l
Bewegte Masse Mms229,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax14,5 mm
Verschiebevolumen Vd1.820 cm³
Antriebsfaktor BL24,5 Tm
Gleichstromwiderstand Re5,8 Ω
Schwingspuleninduktivität Le1,9 mH

Gehäusevorschlag

Der EBP von 73 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 33 / 0,45

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
135,6 l
Einbauresonanz Fc
54 Hz
Grenzfrequenz F3
54 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
285,2 l
Abstimmfrequenz Fb
31 Hz
Grenzfrequenz F3
30 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 35
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 234
Gewicht (kg) 9.9
Thiele-Small-Parameter
Re (Ω) 5.8
Le (mH) 1.9
Fs (Hz) 33
Qms 11.4
Qes 0.45
Qts 0.43
Vas (l) 231
Xmax (mm) 14.5
Vd (cm³) 1820
BL (Tm) 24.5
Mms (kg) 0.229
Sd (m²) 0.1255
