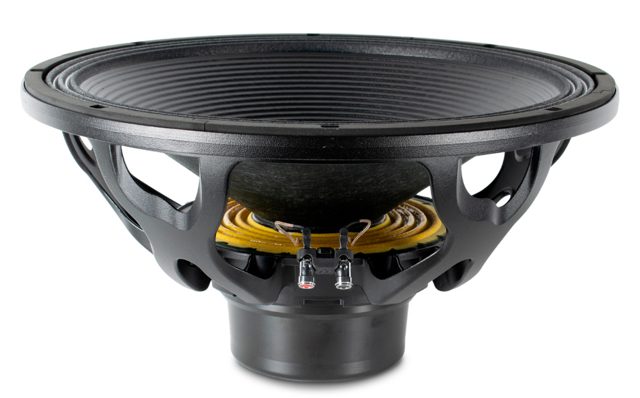

BEYMA 18LEX1600Nd

https://42.audio/web/image/product.template/11516/image_1920?unique=24e070f

BEYMA 18LEX1600Nd — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1600 W AES - 96 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0003

613,00 € 613.0 EUR 613,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18LEX1600Nd

BEYMA 18LEX1600Nd — 18" · Tieftöner · Neodym-Magnet

1600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 9.9 kg
  • Einbautiefe: 234 mm
  • Frequenzbereich: 35 – 1000 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0003

Beyma 18LEX1600Nd: 18"-Tieftöner mit 14,5 mm Xmax, Neodym und 1600 W AES für tiefe Abstimmungen

Der Beyma 18LEX1600Nd ist das Hub-Chassis der LEX-Serie: 14,5 mm Xmax und 1820 cm³ Verschiebevolumen sind für einen 18"-Tieftöner sehr hohe Werte. Der Neodym-Antrieb mit 4"-Schwingspule wiegt 9,9 kg, die Belastbarkeit liegt bei 1600 W AES, die Empfindlichkeit bei 96 dB an 8 Ω. Der Übertragungsbereich reicht von 35 bis 1000 Hz.

Die 96 dB sind ein bewusster Tausch: mehr Hub und eine weichere Aufhängung mit Qts 0,43, Vas 231 l und fs 33 Hz gegen etwas Wirkungsgrad. BL 24,5 Tm treibt 229 g bewegte Masse, das Qms von 11,4 zeigt geringe mechanische Verluste. Re 5,8 Ω und Le 1,9 mH gehören zur 4"-Spule. Das Ergebnis ist ein Chassis, das in großen Reflexgehäusen sehr tief abgestimmt werden kann – für Kino-Subs und Musik mit echtem Tiefbass.

Einsatz und Gehäuse

Mit EBP 73 sind beide Gehäusearten möglich. Der Bassreflex-Richtwert liegt bei 307 l mit Abstimmung auf 30 Hz und einem f3 um 28 Hz – ein sehr tiefer Wert für ein Chassis ohne Entzerrung, das dafür aber ein großes Gehäuse braucht. Geschlossen ergeben sich 136 l bei fc 54 Hz; dank des hohen Hubs lässt sich diese Variante gut mit DSP-Entzerrung nach unten erweitern. Die Einbautiefe beträgt 234 mm.

Im Vergleich zum 18LEX1000Nd mit Vas 260 l, Qts 0,39 und fs 34 Hz landet der 18LEX1600Nd bei ähnlichem Volumenbedarf, hat aber mehr Hub und Belastbarkeit. Der 18 Sound 18TLW3000 mit fs 33 Hz, Qts 0,41 und Vas 185 l kommt mit einem kleineren Gehäuse aus. Ein Hochpass unter der Abstimmung bleibt bei 1600 W Pflicht; wie tief du bei kleinerem Volumen kommst, zeigt die Gehäuseberechnung von 42.audio.

Worauf du achten solltest

  • 8 Ω, Re 5,8 Ω: Standardlast; bei 1600 W AES eine Endstufe mit sauberem Limiter wählen.
  • 9,9 kg mit Neodym: leicht für 1600 W AES und 4"-Schwingspule.
  • Einbautiefe 234 mm: Gehäusetiefe daran ausrichten.
  • Xmax 14,5 mm, Vd 1820 cm³: viel Hub, Hochpass unter der Abstimmung von 30 Hz setzen.
  • 96 dB Empfindlichkeit: Hub statt Wirkungsgrad, Leistungsreserve einplanen.

Häufige Fragen

18LEX1600Nd oder 18LEX1000Nd?

Beide sind Neodym-18" mit ähnlichem Volumenbedarf: Vas 231 l gegenüber 260 l, fs 33 gegenüber 34 Hz. Der 18LEX1600Nd bietet 14,5 mm Xmax und 1600 W AES bei 96 dB, der 18LEX1000Nd hat mit Qts 0,39 eine straffere Abstimmung. Wer maximalen Tiefbasspegel will, nimmt den 1600er; beide führt 42.audio im Shop.

Wie unterscheidet er sich vom 18 Sound 18TLW3000?

Der 18TLW3000 hat fs 33 Hz und Qts 0,41, aber mit Vas 185 l eine steifere Aufhängung und damit ein kleineres Gehäuse. Der 18LEX1600Nd mit Vas 231 l braucht mehr Volumen und geht mit f3 um 28 Hz im Richtwert-Gehäuse entsprechend tiefer. Beide findest du im Shop.

Kann ich den 18LEX1600Nd geschlossen mit DSP betreiben?

Ja. Der Richtwert liegt bei 136 l mit fc 54 Hz. Mit den 14,5 mm Xmax hat das Chassis genug Reserve, um den Bereich unter fc per Entzerrung anzuheben. Achte auf die Leistung, die dafür nötig ist, und setze einen Hochpass, sobald der Hub ausgeschöpft ist.

Beyma 18LEX1600Nd: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18LEX1600Nd ist ein 18-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18LEX1600Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs33 Hz
Gesamtgüte Qts0,43
Elektrische Güte Qes0,45
Mechanische Güte Qms11,4
Äquivalentvolumen Vas231,0 l
Bewegte Masse Mms229,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax14,5 mm
Verschiebevolumen Vd1.820 cm³
Antriebsfaktor BL24,5 Tm
Gleichstromwiderstand Re5,8 Ω
Schwingspuleninduktivität Le1,9 mH

Gehäusevorschlag

Der EBP von 73 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 33 / 0,45

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
135,6 l
Einbauresonanz Fc
54 Hz
Grenzfrequenz F3
54 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
285,2 l
Abstimmfrequenz Fb
31 Hz
Grenzfrequenz F3
30 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 35
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 234
Gewicht (kg) 9.9
Thiele-Small-Parameter
Re (Ω) 5.8
Le (mH) 1.9
Fs (Hz) 33
Qms 11.4
Qes 0.45
Qts 0.43
Vas (l) 231
Xmax (mm) 14.5
Vd (cm³) 1820
BL (Tm) 24.5
Mms (kg) 0.229
Sd (m²) 0.1255
