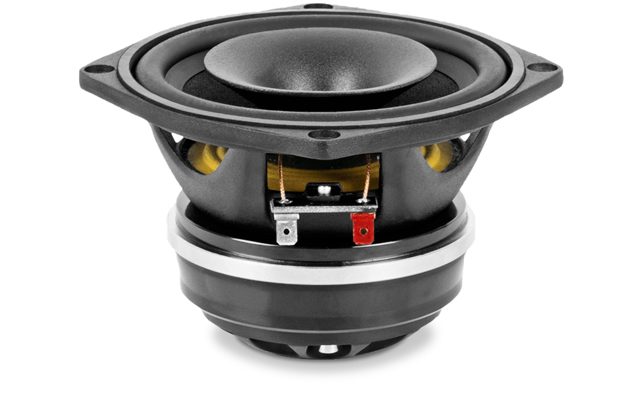

BEYMA 5CX200Nd/N
BEYMA 5CX200Nd/N — 5" / 5 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
150 W AES - 92.5 dB - 75 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0013
Dokumente
BEYMA 5CX200Nd/N — 5" · Koaxiallautsprecher · Neodym-Magnet
150 W AES · 92.5 dB Empfindlichkeit · Frequenzbereich 75 Hz – 20000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1.75 "
- Belastbarkeit: 150 W AES
- Empfindlichkeit: 92.5 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.6 kg
- Frequenzbereich: 75 – 20000 Hz
Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0013
Beyma 5CX200Nd/N: 5"-Neodym-Koax mit 1,75"-Schwingspule, 150 W AES und 92,5 dB
Der Beyma 5CX200Nd/N packt einen Tieftonkonus mit 1,75"-Schwingspule und eine zentrale Hochtoneinheit in ein 5"-Chassis von nur 1,6 kg. Der Neodymantrieb liefert BL 7,32 Tm bei einer sehr geringen bewegten Masse von 6 g, und daraus folgt ein Qts von 0,28: ein straff kontrollierter Konus, der auf Impulstreue und Mittelton-Auflösung ausgelegt ist. Der Frequenzgang reicht von 75 bis 20.000 Hz, die Belastbarkeit liegt bei 150 W AES an 8 Ω.
Mit 92,5 dB Kennschalldruck gehört das Chassis zu den effizienteren 5"-Koaxen. Die große Schwingspule ist bei dieser Größe ungewöhnlich; sie bringt thermische Reserve und eine gleichmäßigere Kraftverteilung im Luftspalt, was den Klirr bei höheren Pegeln senkt. Xmax 5,7 mm und Vas 9,1 l runden ein Bild ab, das eher nach einem kleinen Profi-Mitteltöner mit Hochtonabteil aussieht als nach einem Breitband-Kompromiss.
Einsatz und Gehäuse
Ein EBP von 268 spricht eine klare Sprache: Dieser Koax ist kein Bassspezialist, sondern ein Mittel-Hochton-Chassis. Die sinnvollste Anwendung ist ein geschlossenes Mitteltonabteil mit rund 1,7 l, die Eckfrequenz liegt dann bei 189 Hz, und darunter übernimmt ein Tieftöner. Bassreflex ist möglich, als Richtwert etwa 3,5 l mit Abstimmung auf 99 Hz und einer unteren Grenze um 116 Hz, ergibt aber nur in sehr kompakten Satelliten mit Subwoofer Sinn. Die Gehäuseberechnung auf 42.audio rechnet dir beide Varianten durch.
Passende Projekte sind Dreiwege-Systeme, in denen der 5CX200Nd/N als koaxiale Mittel-Hochton-Einheit über einem großen Tieftöner arbeitet, kompakte Line-Array-Elemente, Nahfeld-Monitore mit Subwoofer und leichte Installationsboxen. Die Trennung zwischen Konus und Hochtoneinheit definierst du über die Weiche; die Parameter stehen in der Chassis-Datenbank.
Worauf du achten solltest
- 1,6 kg: Neodym hält das Gewicht niedrig, gut für Arrays und Deckeneinbau.
- 1,75"-Schwingspule bei 150 W AES: thermische Reserve für Dauerbetrieb.
- Qts 0,28 und EBP 268: geschlossenes Mitteltonabteil bevorzugen, Bass dem Tieftöner überlassen.
- 8 Ω, Re 5,2 Ω, Le 0,2 mH: sehr geringe Induktivität, angenehm für die Weiche.
- Xmax 5,7 mm: Hubreserve, die bei Mitteltonbetrieb kaum ausgeschöpft wird.
Häufige Fragen
Worin liegt der Unterschied zum B&C 5FCX44?
Der 5FCX44 hat mit Fs 61 Hz und Qts 0,25 eine tiefere Resonanz bei ähnlich straffem Antrieb und Vas 7 l. Der 5CX200Nd/N setzt mit Fs 75 Hz und der 1,75"-Schwingspule stärker auf Belastbarkeit und Mittelton; für den Bassbereich brauchst du bei beiden einen Tieftöner.
Kann ich ihn als Fullrange-Satellit betreiben?
In einem Bassreflexgehäuse mit etwa 3,5 l erreichst du eine Grenzfrequenz um 116 Hz. Das genügt für Sprache und mit Subwoofer auch für Musik; ohne Sub fehlt darunter schlicht Pegel, weil das Chassis mit Qts 0,28 dafür nicht ausgelegt ist.
Welcher Verstärker passt?
Mit 92,5 dB an 8 Ω liefern schon kleine Endstufen brauchbare Pegel. Bis 150 W AES bleibt Reserve; ein Hochpass unterhalb des Einsatzbereichs schützt die Hochtoneinheit und den Konus vor unnötigem Hub.
Beyma 5CX200Nd/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 5CX200Nd/N ist ein 5-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 5CX200Nd/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 75 Hz |
| Gesamtgüte Qts | 0,28 |
| Elektrische Güte Qes | 0,28 |
| Mechanische Güte Qms | 10 |
| Äquivalentvolumen Vas | 9,1 l |
| Bewegte Masse Mms | 6,0 g |
| Membranfläche Sd | 95 cm² |
| Lineare Auslenkung Xmax | 5,7 mm |
| Verschiebevolumen Vd | 48 cm³ |
| Antriebsfaktor BL | 7,32 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 0,2 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 150 |
| Empfindlichkeit (dB) | 92.5 |
| Frequenz von (Hz) | 75 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1.75 |
| Gewicht (kg) | 1.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 0.2 |
| Fs (Hz) | 75 |
| Qms | 10 |
| Qes | 0.28 |
| Qts | 0.28 |
| Vas (l) | 9.1 |
| Xmax (mm) | 5.7 |
| Vd (cm³) | 48 |
| BL (Tm) | 7.32 |
| Mms (kg) | 0.006 |
| Sd (m²) | 0.0095 |
