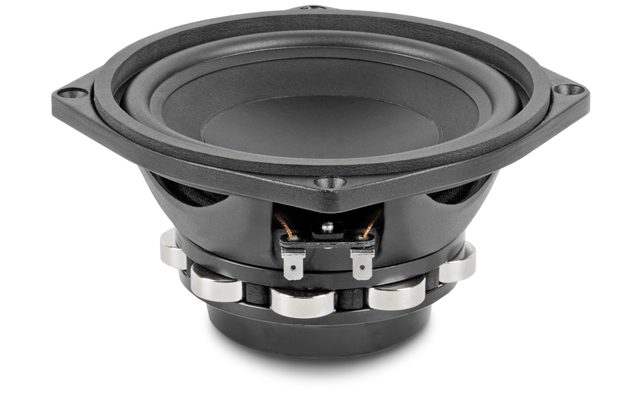

BEYMA 6P200Nd

https://42.audio/web/image/product.template/11585/image_1920?unique=24e070f

BEYMA 6P200Nd — 6" / 6 Zoll · Tieftöner · Bass · Neodym-Magnet
200 W AES - 92 dB - 60 – 9000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0040

167,00 € 167.0 EUR 167,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 6P200Nd

BEYMA 6P200Nd — 6" · Tieftöner · Neodym-Magnet

200 W AES · 92 dB Empfindlichkeit · Frequenzbereich 60 Hz – 9000 Hz

Technische Daten

  • Durchmesser: 6 "
  • Schwingspule: 2 "
  • Belastbarkeit: 200 W AES
  • Empfindlichkeit: 92 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 1.9 kg
  • Einbautiefe: 86 mm
  • Frequenzbereich: 60 – 9000 Hz

Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0040

Beyma 6P200Nd: 6"-Neodym-Tiefmitteltöner mit 200 W AES, 92 dB und 1,9 kg

Der Beyma 6P200Nd ist die leichte Ausführung des 6"-Tiefmitteltöners aus der P-Serie: Neodymmagnet, 1,9 kg, 86 mm Einbautiefe. Elektrisch bleibt es bei einer 2"-Schwingspule mit 200 W AES, 8 Ω Nennimpedanz und 92 dB Empfindlichkeit, akustisch bei einem Übertragungsbereich von 60 Hz bis 9000 Hz. Gedacht ist er für Tops, Monitore und Line-Array-Module, bei denen das Gewicht des Ferritmodells stört.

Die Thiele-Small-Parameter zeigen ein Chassis mit Fs 56 Hz, Qts 0,29, Qes 0,32 und Vas 11,9 l. Antrieb BL 10,5 Tm bei 17 g Membranmasse, Qms 3,7 als Zeichen einer deutlich bedämpften Aufhängung. Mit Xmax 5,5 mm ergibt sich ein Verschiebevolumen von 74,2 cm³. Der EBP von 175 sagt: Reflexgehäuse für den Grundton, Mitteltonabteil für den 3-Wege-Einsatz, kein Kandidat für geschlossene Bassgehäuse.

Einsatz und Gehäuse

Als Bassreflex-Richtwert kommen 5,1 l bei fb 72 Hz mit f3 um 82 Hz heraus. Das ist etwas mehr Volumen und etwas mehr Tiefgang als beim Ferritmodell, was den 6P200Nd für kompakte 2-Wege-Tops mit Subwoofer-Unterstützung interessant macht. Für Mittelton in einem 3-Wege-System gilt ein geschlossenes Abteil mit rund 2,4 l und fc um 137 Hz als Ausgangspunkt; die Trennung nach unten legst du dann deutlich über 60 Hz. Die obere Trennung liegt unterhalb 9000 Hz, sinnvoll dort, wo ein Kompressionstreiber am Horn ähnlich breit abstrahlt wie die 6"-Membran. Passende Hörner und Waveguides von Beyma findest du in der Kategorie bei 42.audio.

Die Induktivität von 0,6 mH ist etwas höher als beim Ferritmodell, aber immer noch niedrig genug für eine unkomplizierte passive Weiche. Bei Re 5,3 Ω und 200 W AES reicht eine Endstufe mittlerer Leistung; ein Limiter ist bei Neodym-Antrieben sinnvoll, weil das Magnetmaterial empfindlicher auf Hitze reagiert als Ferrit.

Worauf du achten solltest

  • Neodymmagnet: 1,9 kg und 86 mm Einbautiefe für leichte Tops und Arrays.
  • Xmax 5,5 mm und Vd 74,2 cm³: etwas mehr Hub als das Ferritmodell.
  • Qms 3,7: bedämpfte Aufhängung, unkritisches Verhalten um Fs 56 Hz.
  • Le 0,6 mH: passiv gut zu handhaben, aktiv ohnehin unkritisch.
  • Neodym und 2"-Spule: Limiter setzen, Wärme ist der Feind des Magneten.

Häufige Fragen

Wann lohnt sich der 6P200Nd gegenüber dem 6P200Fe?

Wenn Gewicht zählt: 1,9 kg gegenüber dem Ferritmodell. Parametrisch liegt der 6P200Nd mit Fs 56 Hz, Qts 0,29 und Vas 11,9 l etwas weicher und tiefer als der 6P200Fe mit Fs 58 Hz, Qts 0,26 und Vas 11,1 l; das Ferritmodell liegt in der Empfindlichkeit dafür einen Hauch höher.

Welches Volumen für einen kleinen Bühnenmonitor?

Bassreflex um 5,1 l mit fb 72 Hz als Richtwert, f3 dann um 82 Hz. Das reicht für Monitoring mit Stimme und Instrumenten; den Bereich darunter übernimmt sinnvollerweise ein Subwoofer. Rechne das Gehäuse mit der Gehäuseberechnung bei 42.audio durch.

Wie vergleicht sich der 6P200Nd mit dem SB Audience ROSSO-6MW150D?

Der ROSSO-6MW150D hat mit Fs 66 Hz, Qts 0,32 und Vas 8,8 l eine höhere Resonanz und ein kleineres Äquivalentvolumen. Der 6P200Nd setzt mit Fs 56 Hz und Vas 11,9 l tiefer an und bietet etwas mehr Grundton in einem passenden Reflexgehäuse.

Beyma 6P200Nd: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 6P200Nd ist ein 6-Zoll-Tieftöner mit Neodymmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 6P200Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs56 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,32
Mechanische Güte Qms3,7
Äquivalentvolumen Vas11,9 l
Bewegte Masse Mms17,0 g
Membranfläche Sd135 cm²
Lineare Auslenkung Xmax5,5 mm
Verschiebevolumen Vd74 cm³
Antriebsfaktor BL10,5 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le0,6 mH

Gehäusevorschlag

Der EBP von 175 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 56 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
2,4 l
Einbauresonanz Fc
137 Hz
Grenzfrequenz F3
137 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
4,0 l
Abstimmfrequenz Fb
78 Hz
Grenzfrequenz F3
90 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie P
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 200
Empfindlichkeit (dB) 92
Frequenz von (Hz) 60
Frequenz bis (Hz) 9000
Abmessungen & Korb
Durchmesser 6
Schwingspule (Zoll) 2
Einbautiefe (mm) 86
Gewicht (kg) 1.9
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 0.6
Fs (Hz) 56
Qms 3.7
Qes 0.32
Qts 0.29
Vas (l) 11.9
Xmax (mm) 5.5
Vd (cm³) 74.2
BL (Tm) 10.5
Mms (kg) 0.017
Sd (m²) 0.0135
