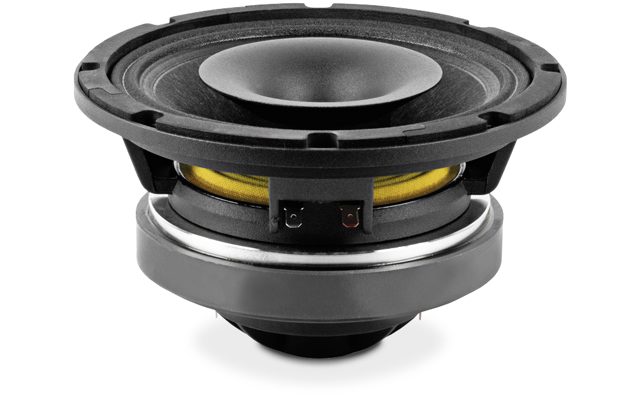

BEYMA 8CX300Fe
BEYMA 8CX300Fe — 8" / 8 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Ferrit-Magnet
300 W AES - 95 dB - 90 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0010
Dokumente
BEYMA 8CX300Fe — 8" · Koaxiallautsprecher · Ferrit-Magnet
300 W AES · 95 dB Empfindlichkeit · Frequenzbereich 90 Hz – 20000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 1.75 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 4.6 kg
- Frequenzbereich: 90 – 20000 Hz
Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0010
Beyma 8CX300Fe: 8"-Koaxialchassis mit 300 W AES, 95 dB und Qts 0,55 für geschlossene Gehäuse
Nicht jeder Koax will ein Bassreflexgehäuse. Der Beyma 8CX300Fe hat mit Qts 0,55 eine vergleichsweise weiche Abstimmung, die ihn zum Kandidaten für geschlossene Boxen macht, in denen er ohne Port sauber und impulstreu spielt. Das 8"-Chassis aus der CX-Serie kombiniert einen Konus mit 1,75"-Schwingspule und Ferritmagnet mit einer Hochtoneinheit im Zentrum, der Frequenzgang reicht von 90 bis 20.000 Hz.
Mit 300 W AES an 8 Ω ist der 8CX300Fe das belastbarste 8"-Modell der Serie, 95 dB Kennschalldruck sind für ein Ferritsystem dieser Größe ein guter Wert. Die weitere Auslegung: Fs 89 Hz, Vas 10,8 l, BL 9,6 Tm bei 20 g bewegter Masse und 6 mm Xmax. Das Gewicht von 4,6 kg geht auf den Ferritmagneten zurück, der dafür thermisch träge ist und in Installationen keinerlei Nachteil bedeutet.
Einsatz und Gehäuse
Der Qts von 0,55 gibt den Gehäusetyp vor: geschlossen. Als Richtwert für eine Butterworth-Abstimmung ergeben sich rund 17 l mit einer Eckfrequenz von 114 Hz. Das ist deutlich mehr Volumen als bei den straffer abgestimmten Neodym-Koaxen, dafür brauchst du keinen Port und bekommst einen flachen, gutmütigen Impedanzverlauf. Für den Einsatz als Mittel-Hochton-Einheit in einem Dreiwege-System kannst du das Abteil kleiner machen; die Eckfrequenz steigt dann, was bei einer Trennung zum Tieftöner deutlich oberhalb von 90 Hz unproblematisch ist. Die Gehäuseberechnung auf 42.audio zeigt dir den Zusammenhang.
Sinnvolle Anwendungen: Installationslautsprecher mit Subwoofer, Studiomonitore in geschlossener Bauweise, Heimkino-Center und -Surrounds sowie Dreiwege-Konzepte, in denen der Koax den Bereich oberhalb eines Tieftöners als Punktquelle übernimmt. Die Trennung zwischen Konus und Hochtoneinheit legst du über die Weiche fest; die Thiele-Small-Parameter findest du in der Chassis-Datenbank.
Worauf du achten solltest
- Qts 0,55: geschlossenes Gehäuse bevorzugen, Richtwert 17 l.
- 300 W AES an 8 Ω: hohe thermische Belastbarkeit für ein 8"-Chassis.
- 95 dB Kennschalldruck: gute Effizienz, moderate Verstärker reichen.
- 4,6 kg mit Ferrit: für Installationen und stationäre Boxen unkritisch.
- Re 5,2 Ω, Le 0,2 mH: sehr geringe Induktivität, einfache Weiche.
Häufige Fragen
Wie unterscheidet sich der 8CX300Fe vom BMS 8C250?
Beide haben einen ähnlich hohen Qts, der 8C250 liegt bei 0,52 mit Fs 79,1 Hz und Vas 10,2 l. Der 8CX300Fe hat mit Fs 89 Hz eine etwas höhere Resonanz, bringt aber 300 W AES Belastbarkeit mit und ist damit für laute Installationen gut gerüstet.
Geht auch Bassreflex?
Mit Qts 0,55 bringt Bassreflex wenig, weil die Abstimmung für einen Port zu weich ist; du riskierst eine Überhöhung im Grundton. Geschlossen mit etwa 17 l ist der saubere Weg, und für den Tiefbass setzt du ohnehin einen Subwoofer ein.
Welcher Verstärker ist sinnvoll?
Ein Verstärker im Bereich der 300 W AES an 8 Ω schöpft das Chassis aus, mit 95 dB kommst du aber schon mit deutlich weniger auf hohe Pegel. Ein Hochpass unterhalb des Einsatzbereichs hält Hub und Verzerrung klein.
Beyma 8CX300Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8CX300Fe ist ein 8-Zoll-Koaxial-Chassis mit Ferritmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 8CX300Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 89 Hz |
| Gesamtgüte Qts | 0,55 |
| Elektrische Güte Qes | 0,63 |
| Mechanische Güte Qms | 4,2 |
| Äquivalentvolumen Vas | 10,8 l |
| Bewegte Masse Mms | 20,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Verschiebevolumen Vd | 132 cm³ |
| Antriebsfaktor BL | 9,6 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 0,2 mH |
Gehäusevorschlag
Der EBP von 141 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 89 / 0,63
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 16,6 l
- Einbauresonanz Fc
- 114 Hz
- Grenzfrequenz F3
- 114 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 30,0 l
- Abstimmfrequenz Fb
- 65 Hz
- Grenzfrequenz F3
- 57 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 90 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 1.75 |
| Gewicht (kg) | 4.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 0.2 |
| Fs (Hz) | 89 |
| Qms | 4.2 |
| Qes | 0.63 |
| Qts | 0.55 |
| Vas (l) | 10.8 |
| Xmax (mm) | 6 |
| Vd (cm³) | 132 |
| BL (Tm) | 9.6 |
| Mms (kg) | 0.02 |
| Sd (m²) | 0.022 |
