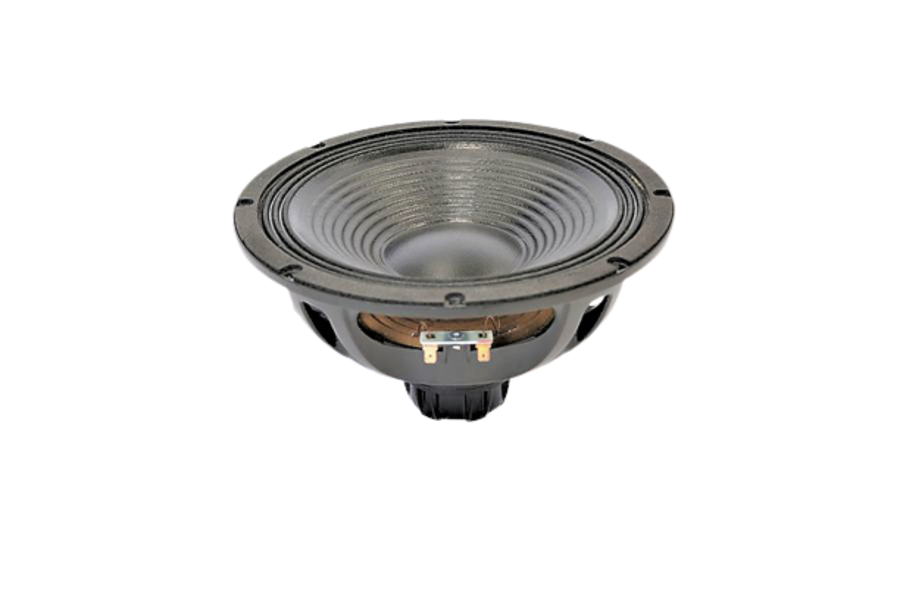

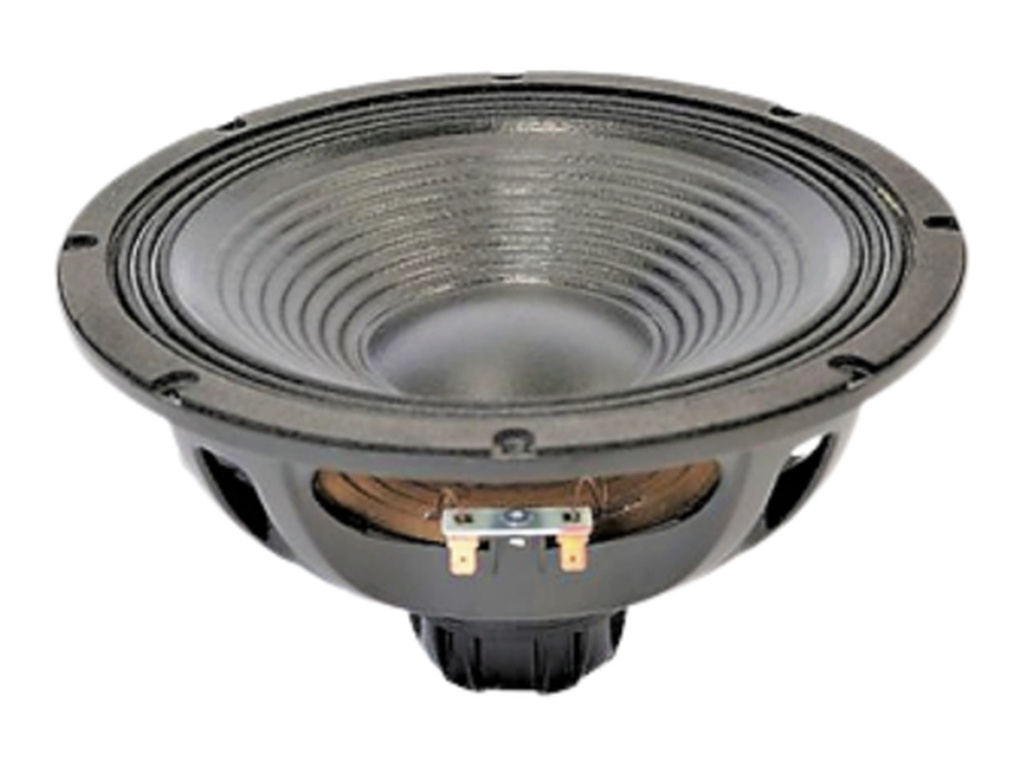

18SOUND 10NTLW2000
18SOUND (Eighteen Sound) 10NTLW2000 — 10" / 10 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym · Dual-Gap
2x2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0017
Dokumente
18SOUND 10NTLW2000 — 10" · Mitteltöner
350 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.9 kg
- Einbautiefe: 141 mm

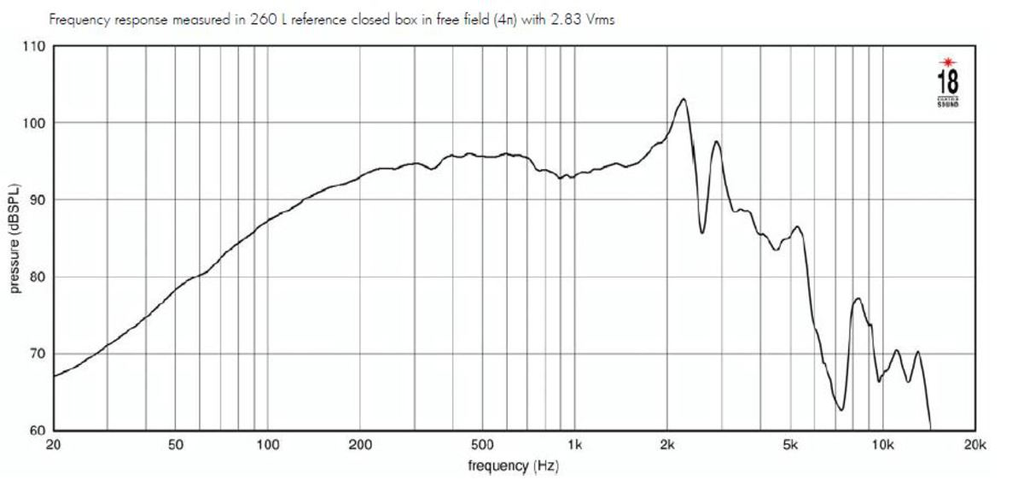

- Frequenzbereich: 50 – 3000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NTLW · Artikel-Nr: 42A-CHS-MT-18S-0017
18Sound 10NTLW2000: 10"-Dual-Gap-Tiefmitteltöner mit 7,4 mm Xmax und Fs 50 Hz
Ein Mitteltöner mit 7,4 mm Xmax ist ungewöhnlich, und genau das macht den 18Sound 10NTLW2000 aus. Der Dual-Gap-Antrieb der NTL-Serie – zwei 2"-Schwingspulen in zwei Luftspalten eines Neodym-Magnetsystems – ist hier auf Hub ausgelegt: Fs 50 Hz, Vas 38 l, Qts 0,26 und BL 16,7 Tm bei 47 g bewegter Masse. Damit reicht der Nutzbereich von 50 bis 3.000 Hz, also vom Grundton bis an die Grenze, an der ein Kompressionstreiber übernehmen kann.
Die Auslegung erklärt auch die 97 dB Empfindlichkeit: Mehr Masse und mehr Hub kosten Wirkungsgrad gegenüber reinen Mitteltönern, dafür arbeitet der 10NTLW2000 im Grundton sauber, wo ein 10"-Mitteltöner mit 2 oder 3 mm Xmax längst am Anschlag wäre. 350 W AES, 8 Ω und Re 5,2 Ω passen zu einem üblichen Verstärkerkanal; die Induktivität von 0,74 mH ist für zwei Spulen moderat.
Einsatz und Gehäuse
Für Bassreflex ergibt sich ein Richtwert von 12 l, Abstimmung 71 Hz, untere Grenzfrequenz um 86 Hz – ein kompaktes Volumen für einen 10"-Tiefmitteltöner, der in einer Zweiwegebox mit Subwoofer oder als Grundton-Mitteltonträger eines Dreiwegesystems läuft. Geschlossen sind es etwa 5,9 l mit einer Eckfrequenz von 136 Hz, was als Mitteltonabteil passt, wenn der Hochpass deutlich oberhalb von 50 Hz liegt. Das EBP von 185 zeigt: Reflexabstimmung nutzt den Hub, geschlossene Gehäuse liefern keinen Tiefgang. Die Feinabstimmung übernimmt die Gehäuseberechnung bei 42.audio.

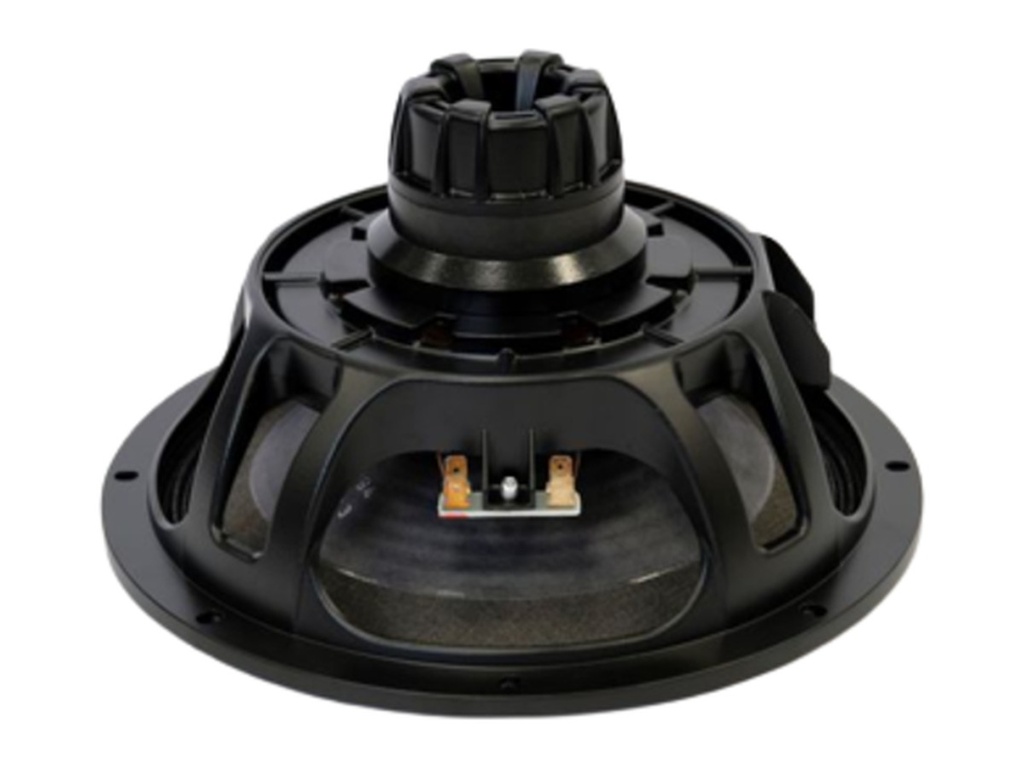

Die obere Grenze von 3.000 Hz setzt die Trennung zum Hochton: Sie muss darunter liegen, was in der Praxis einen 1"- oder 2"-Kompressionstreiber an einem ausreichend großen Horn bedeutet, das bei dieser Frequenz noch lädt. Mit 141 mm Einbautiefe ist der 10NTLW2000 kein flaches Chassis – die Dual-Gap-Konstruktion braucht Platz nach hinten.
Worauf du achten solltest
- Xmax 7,4 mm: echter Grundton, Hochpass trotzdem oberhalb von 50 Hz setzen.
- 97 dB an 8 Ω: weniger Wirkungsgrad als reine Mitteltöner, dafür Bandbreite nach unten.
- Obergrenze 3.000 Hz: Trennung zum Hochtöner darunter, Horn entsprechend groß wählen.
- 141 mm Einbautiefe: der Dual-Gap-Antrieb baut tief.
- 350 W AES auf 2x2"-Spule: Wärme verteilt sich auf zwei Wicklungen.
Häufige Fragen
Zweiwegebox oder Dreiwegesystem – wo passt der 10NTLW2000 besser?
In beiden. Als Tiefmitteltöner einer Zweiwegebox nutzt du das Bassreflexvolumen um 12 l und einen Subwoofer darunter; im Dreiwegesystem übernimmt er Grundton und Mittelton bis zur Trennung unter 3.000 Hz.
Worin unterscheidet er sich vom 10NW650?
Der 10NW650 ist als Tieftöner eingeordnet, mit Fs 51 Hz, Qts 0,27 und Vas 50 l fast identisch abgestimmt, braucht aber mehr Volumen. Der 10NTLW2000 hat den Dual-Gap-Antrieb und ist mit Vas 38 l für kleinere Gehäuse ausgelegt.
Welcher Verstärker?
Ein Kanal um 350 W an 8 Ω schöpft die Belastbarkeit aus. Da der Treiber mit 7,4 mm Xmax bis in den Grundton arbeitet, ist ein Hochpass mit Limiter wichtiger als Reserveleistung – Subbass unterhalb der Abstimmfrequenz kostet Hub, ohne Pegel zu bringen.
Bei 42.audio bekommst du den 18SOUND 10NTLW2000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 50 Hz |
| Gesamtgüte Qts | 0,26 |
| Elektrische Güte Qes | 0,27 |
| Mechanische Güte Qms | 4,9 |
| Äquivalentvolumen Vas | 38,0 l |
| Bewegte Masse Mms | 47,0 g |
| Membranfläche Sd | 346 cm² |
| Lineare Auslenkung Xmax | 7,4 mm |
| Antriebsfaktor BL | 16,7 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |

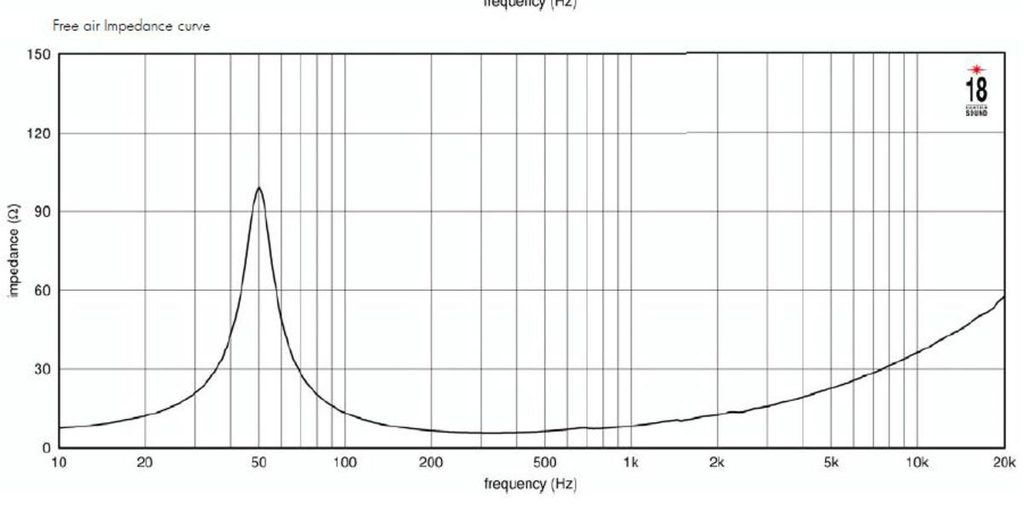

| Schwingspuleninduktivität Le | 0,74 mH |
Gehäusevorschlag
Der EBP von 185 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 50 / 0,27
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 5,9 l
- Einbauresonanz Fc
- 136 Hz
- Grenzfrequenz F3
- 136 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 8,9 l
- Abstimmfrequenz Fb
- 78 Hz
- Grenzfrequenz F3
- 95 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 10NDL64fs 56 Hz · Qts 0,26 · Vas 31 l · in der Datenbank
- PRV Audio 10W1000-NDY-4fs 50,19 Hz · Qts 0,27 · Vas 46,36 l · in der Datenbank
- 18 Sound 10NW650fs 51 Hz · Qts 0,27 · Vas 50 l · im Shop
- B&C Speakers 10NW64fs 59 Hz · Qts 0,26 · Vas 22 l · in der Datenbank
- FaitalPRO 10FH500fs 60 Hz · Qts 0,26 · Vas 25,8 l · in der Datenbank
- FaitalPRO 10PR300fs 50 Hz · Qts 0,24 · Vas 49,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NTLW |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 141 |
| Gewicht (kg) | 1.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 0.74 |
| Fs (Hz) | 50 |
| Qms | 4.9 |
| Qes | 0.27 |
| Qts | 0.26 |
| Vas (l) | 38 |
| Xmax (mm) | 7.4 |
| BL (Tm) | 16.7 |
| Mms (kg) | 0.047 |
| Sd (m²) | 0.0346 |
