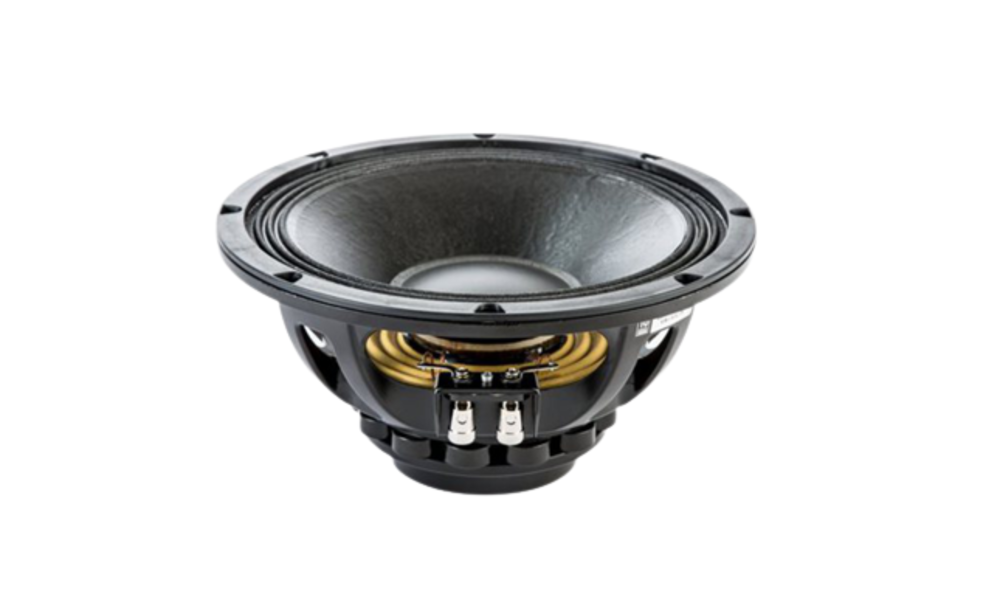

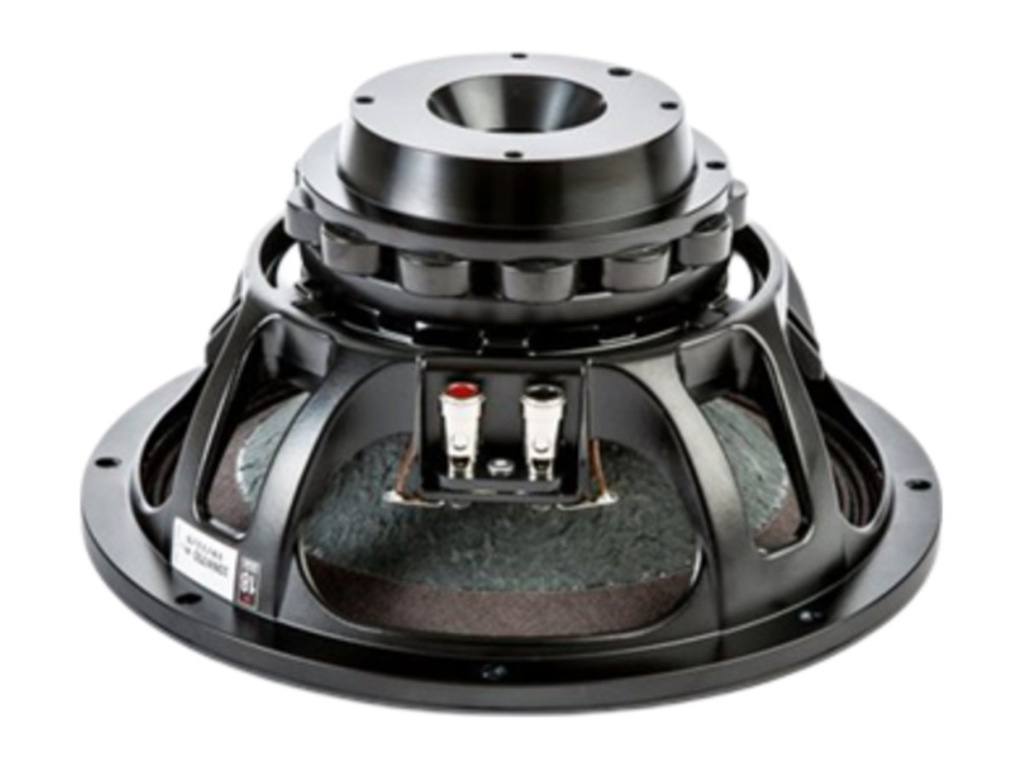

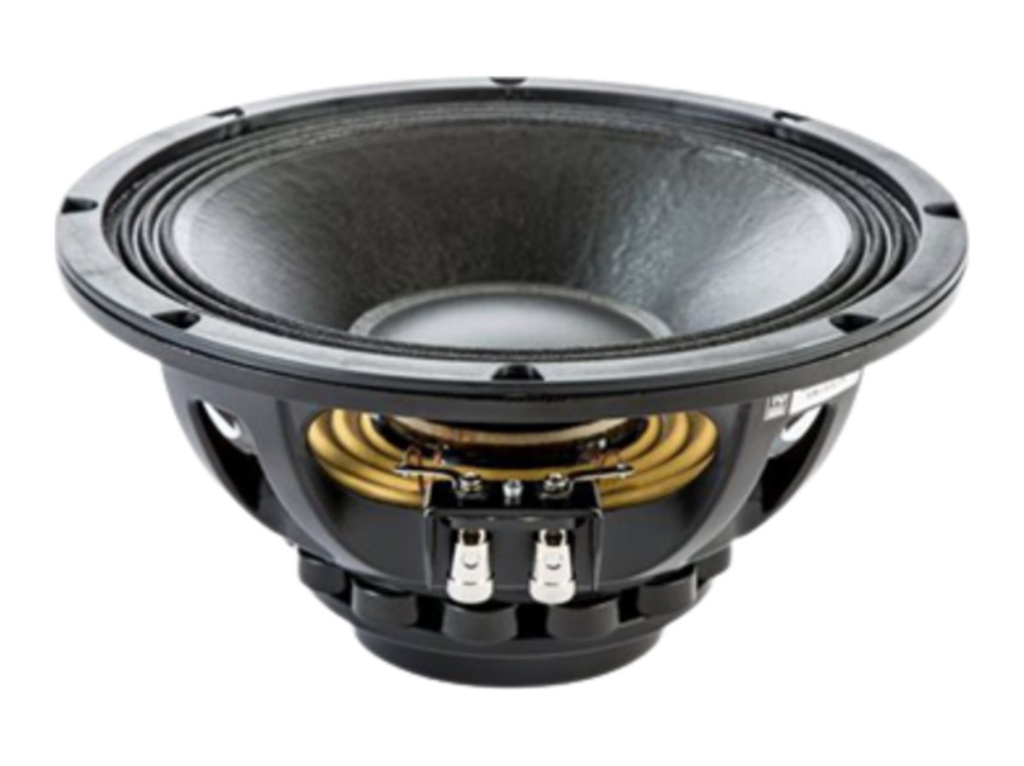

18SOUND 10NW750

18SOUND 10NW750

https://42.audio/web/image/product.template/11865/image_1920?unique=a45d305

18SOUND (Eighteen Sound) 10NW750 — 10" / 10 Zoll · Tieftöner/Mitteltöner (W/ML) · Bass · Neodym
3"-Schwingspule · 8/16 Ω
Art.-Nr.: 42A-CHS-TT-18S-0071

303,00 € 303.0 EUR 303,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 10NW750

18SOUND 10NW750 — 10" · Tieftöner

450 W AES · 94 dB Empfindlichkeit · Frequenzbereich 50 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 94 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 3.8 kg
  • Einbautiefe: 130 mm

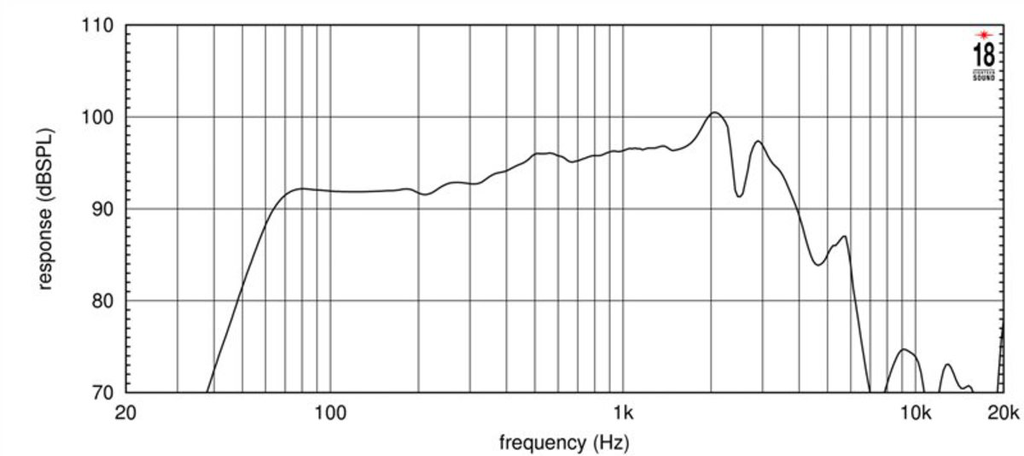

  • Frequenzbereich: 50 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NW · Artikel-Nr: 42A-CHS-TT-18S-0071

Thiele-Small-Parameter

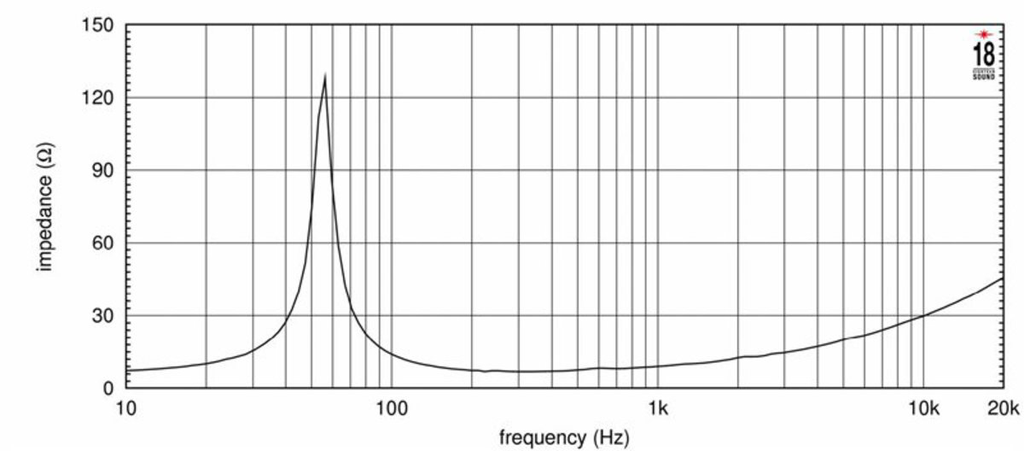

Nennimpedanz8 Ω
Resonanzfrequenz fs53 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,32
Mechanische Güte Qms5,74
Äquivalentvolumen Vas34,0 l
Bewegte Masse Mms45,0 g
Membranfläche Sd340 cm²
Lineare Auslenkung Xmax7,5 mm
Antriebsfaktor BL16,4 Tm
Gleichstromwiderstand Re5,8 Ω
Schwingspuleninduktivität Le0,6 mH

Gehäusevorschlag

Der EBP von 166 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 53 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
8,1 l
Einbauresonanz Fc
121 Hz
Grenzfrequenz F3
121 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
14,3 l
Abstimmfrequenz Fb
69 Hz
Grenzfrequenz F3
78 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 94
Frequenz von (Hz) 50
Frequenz bis (Hz) 5000

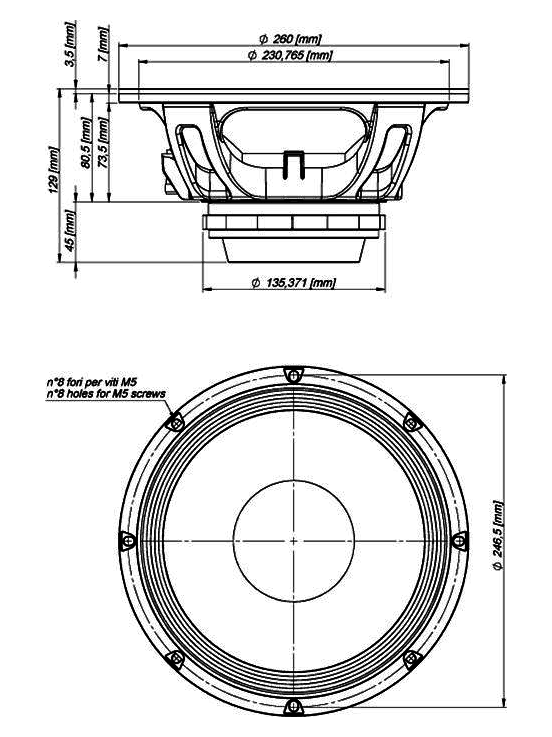

Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 3
Einbautiefe (mm) 130
Gewicht (kg) 3.8
Thiele-Small-Parameter
Re (Ω) 5.8
Le (mH) 0.6
Fs (Hz) 53
Qms 5.74
Qes 0.32
Qts 0.31
Vas (l) 34
Xmax (mm) 7.5
BL (Tm) 16.4
Mms (kg) 0.045
Sd (m²) 0.034
