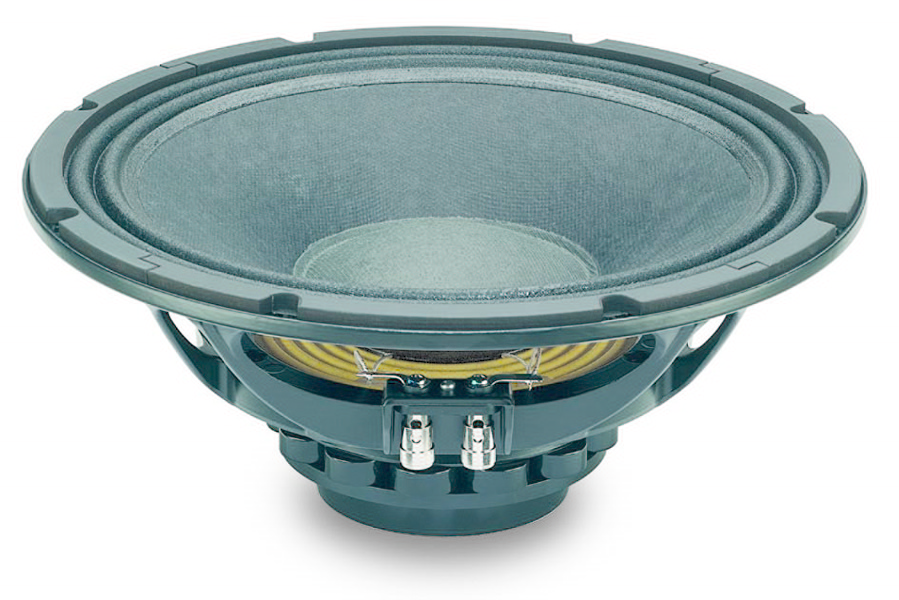

18SOUND 12ND730

18SOUND 12ND730

https://42.audio/web/image/product.template/11855/image_1920?unique=5de7f48

18SOUND (Eighteen Sound) 12ND730 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0066

325,00 € 325.0 EUR 325,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12ND730

18SOUND 12ND730 — 12" · Tieftöner

400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 53 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 3.8 kg
  • Einbautiefe: 132 mm
  • Frequenzbereich: 53 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0066

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs45 Hz
Gesamtgüte Qts0,23
Elektrische Güte Qes0,24
Mechanische Güte Qms5,13
Äquivalentvolumen Vas90,0 l
Bewegte Masse Mms55,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL19,2 Tm
Gleichstromwiderstand Re5,6 Ω
Schwingspuleninduktivität Le1,73 mH

Gehäusevorschlag

Der EBP von 188 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,24

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
10,7 l
Einbauresonanz Fc
138 Hz
Grenzfrequenz F3
138 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
14,1 l
Abstimmfrequenz Fb
80 Hz
Grenzfrequenz F3
102 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 53
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 132
Gewicht (kg) 3.8
Thiele-Small-Parameter
Re (Ω) 5.6
Le (mH) 1.73
Fs (Hz) 45
Qms 5.13
Qes 0.24
Qts 0.23
Vas (l) 90
Xmax (mm) 6.5
BL (Tm) 19.2
Mms (kg) 0.055
Sd (m²) 0.0531
