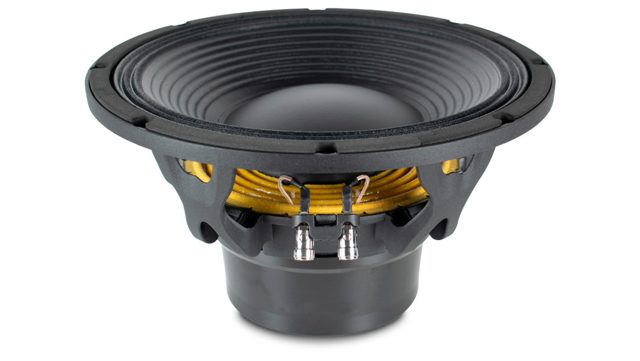

BEYMA 12LEX1300Nd

BEYMA 12LEX1300Nd

https://42.audio/web/image/product.template/11545/image_1920?unique=2335d19

BEYMA 12LEX1300Nd — 12" / 12 Zoll · Tieftöner · Bass · Neodym-Magnet
1300 W AES - 96 dB - 45 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0027

555,00 € 555.0 EUR 555,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 12LEX1300Nd

BEYMA 12LEX1300Nd — 12" · Tieftöner · Neodym-Magnet

1300 W AES · 96 dB Empfindlichkeit · Frequenzbereich 45 Hz – 1500 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1300 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 8.3 kg
  • Einbautiefe: 176 mm
  • Frequenzbereich: 45 – 1500 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0027

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs45 Hz
Gesamtgüte Qts0,24
Elektrische Güte Qes0,25
Mechanische Güte Qms4,2
Äquivalentvolumen Vas43,0 l
Bewegte Masse Mms125,0 g
Membranfläche Sd550 cm²
Lineare Auslenkung Xmax11 mm
Verschiebevolumen Vd605 cm³
Antriebsfaktor BL26,4 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,3 mH

Gehäusevorschlag

Der EBP von 180 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,25

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
5,6 l
Einbauresonanz Fc
133 Hz
Grenzfrequenz F3
133 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
7,7 l
Abstimmfrequenz Fb
77 Hz
Grenzfrequenz F3
96 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1300
Empfindlichkeit (dB) 96
Frequenz von (Hz) 45
Frequenz bis (Hz) 1500
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 4
Einbautiefe (mm) 176
Gewicht (kg) 8.3
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.3
Fs (Hz) 45
Qms 4.2
Qes 0.25
Qts 0.24
Vas (l) 43
Xmax (mm) 11
Vd (cm³) 605
BL (Tm) 26.4
Mms (kg) 0.125
Sd (m²) 0.055
