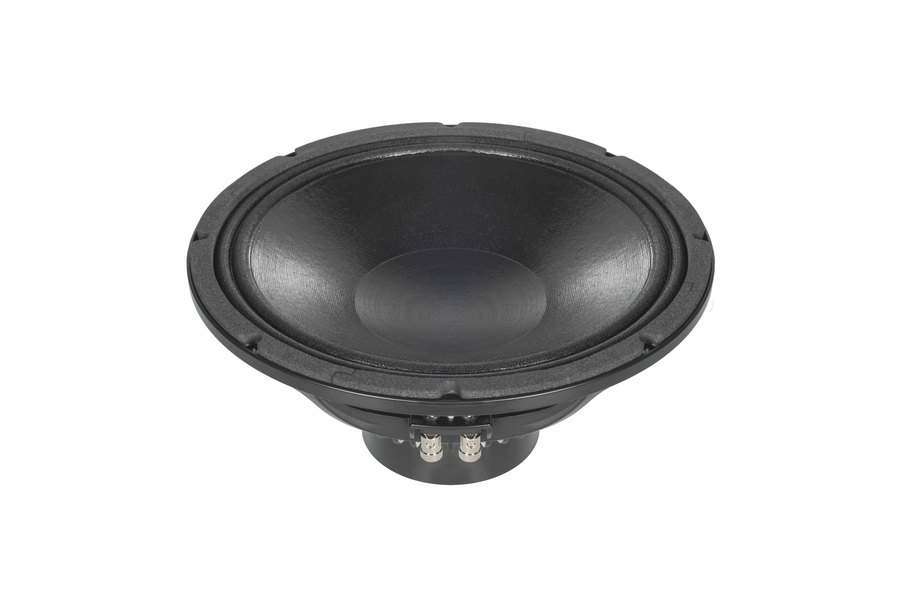

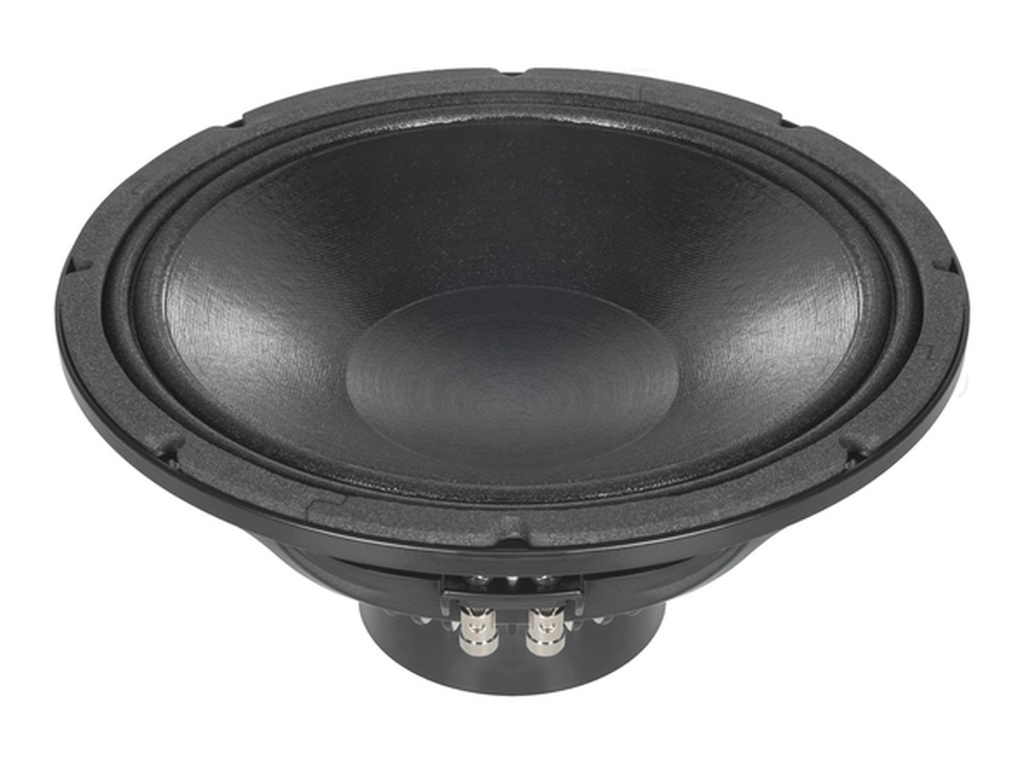

18SOUND 12ND940
18SOUND (Eighteen Sound) 12ND940 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0064
Dokumente
18SOUND 12ND940 — 12" · Tieftöner
600 W AES · 100 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.95 "
- Belastbarkeit: 600 W AES
- Empfindlichkeit: 100 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.3 kg

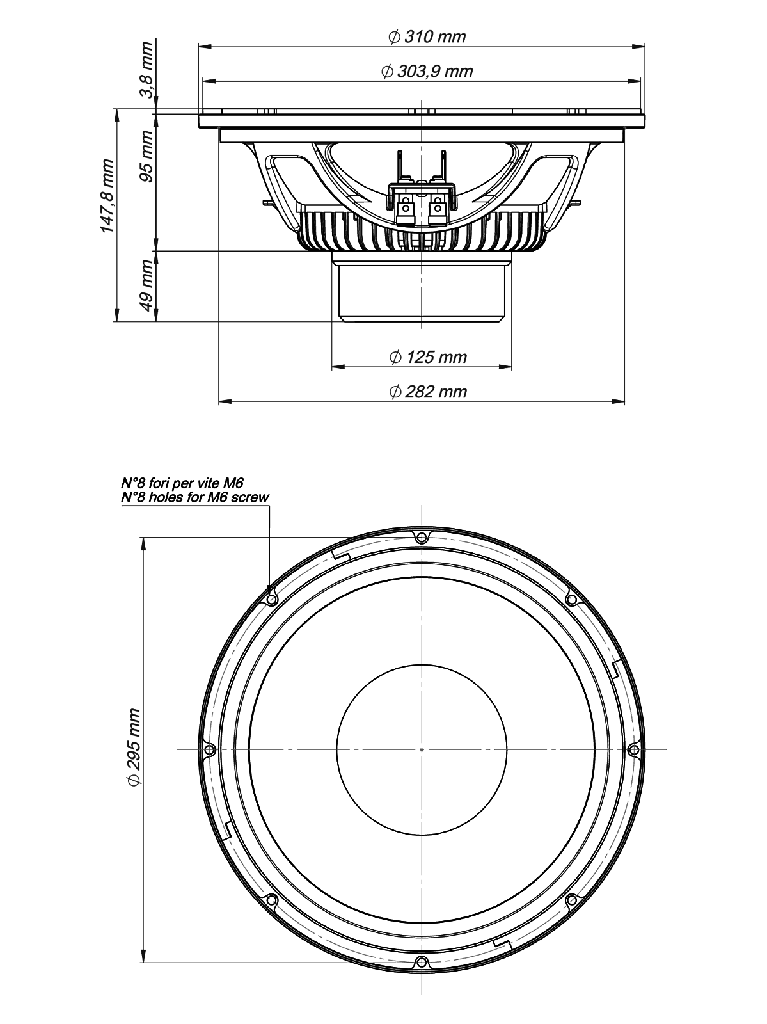

- Einbautiefe: 147 mm

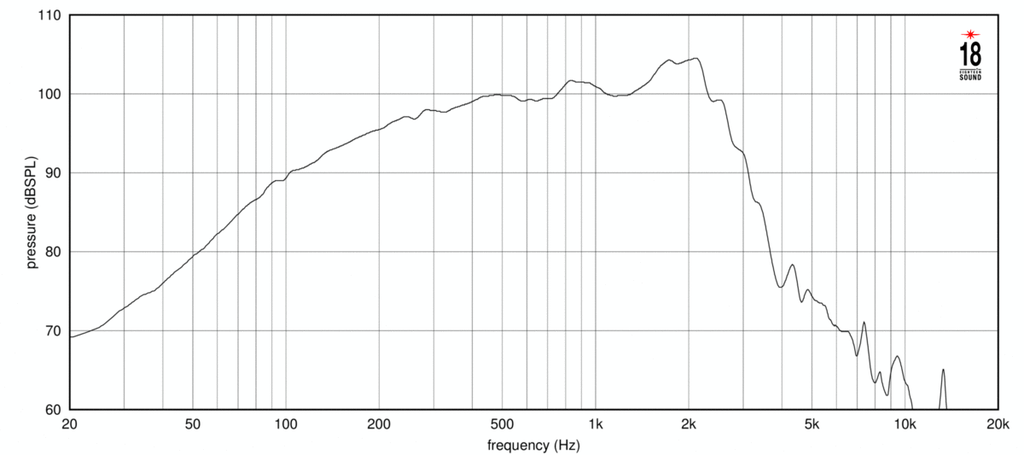

- Frequenzbereich: 50 – 3000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0064
18Sound 12ND940: 100 dB Neodym-Woofer mit niedriger Induktivität für Mid-High-Systeme
100 dB Empfindlichkeit aus einem 12"-Chassis sind die Kernaussage des 18Sound 12ND940. Der Neodym-Woofer aus der ND-Serie kombiniert 600 W AES mit einer 2,95"-Schwingspule, einem Antrieb von 22,2 Tm und einer Induktivität von nur 0,57 mH – ein Wert, der bei einem 12"-Tieftöner auf einen Kurzschlussring im Magnetsystem hindeutet und für ein sehr sauberes Verhalten im Mittelton sorgt.
Mit Fs 49 Hz, Qts 0,2 und Vas 64,8 l ist das ein klassischer Wirkungsgrad-Antrieb: 66 g bewegte Masse, 7,6 mm Xmax, 4,3 kg Gewicht. Der Arbeitsbereich von 50 bis 3000 Hz zeigt, dass der 12ND940 nicht als Breitband-Woofer gedacht ist, sondern als Tief-Mitteltöner, der von einem Subwoofer entlastet wird und den Grundton mit Druck liefert.
Einsatz und Gehäuse
Der EBP von 245 ist der höchste Wert in dieser 12"-Reihe und bedeutet: Horn oder kleines Reflexgehäuse. Der Bassreflex-Richtwert liegt bei knapp 9,6 l netto mit Abstimmung auf 88 Hz und einer f3 um 121 Hz. In einem Line-Array-Element, einem Mid-High-Top über Bässen oder als Grundtonweg einer 3-Wege-Box ist das genau richtig. Geschlossen bleiben 5,6 l mit 173 Hz Einbauresonanz – ein Mitteltonabteil, das im 3-Wege-System gut funktioniert. Die Gehäuseberechnung auf 42.audio rechnet dir beide Varianten mit realen Innenmaßen durch.
Die obere Grenze von 3000 Hz und das niedrige Le machen die Trennung zum Hochtöner unkompliziert, auch passiv. Ein 1,4"-Kompressionstreiber mit passendem Horn aus der Kategorie Hörner & Waveguides bei 18Sound ist der natürliche Partner, wenn die Trennung eher tief liegen soll; mit 1"-Treibern geht es entsprechend höher.
Worauf du achten solltest
- 100 dB Empfindlichkeit: sehr viel Pegel pro Watt, die Endstufe darf klein bleiben.
- Le 0,57 mH – geringer Impedanzanstieg, einfache passive Weiche.
- Qts 0,2 verlangt kleine Gehäuse; Bassreflex-Richtwert 9,6 l.
- Xmax 7,6 mm bei 600 W AES – Hochpass am Sub-Übergang setzen.
- 4,3 kg, 147 mm Einbautiefe.
Häufige Fragen
Was unterscheidet den 12ND940 vom B&C 12NDL76?
Beide haben 50 Hz Resonanz und Qts 0,2, sind also im Antrieb sehr ähnlich ausgelegt. Der 12NDL76 hat mit 73 l ein etwas größeres Vas als die 64,8 l des 12ND940. In der Chassis-Datenbank von 42.audio kannst du alle Parameter nebeneinander legen.
Warum ist die Induktivität von 0,57 mH so wichtig?

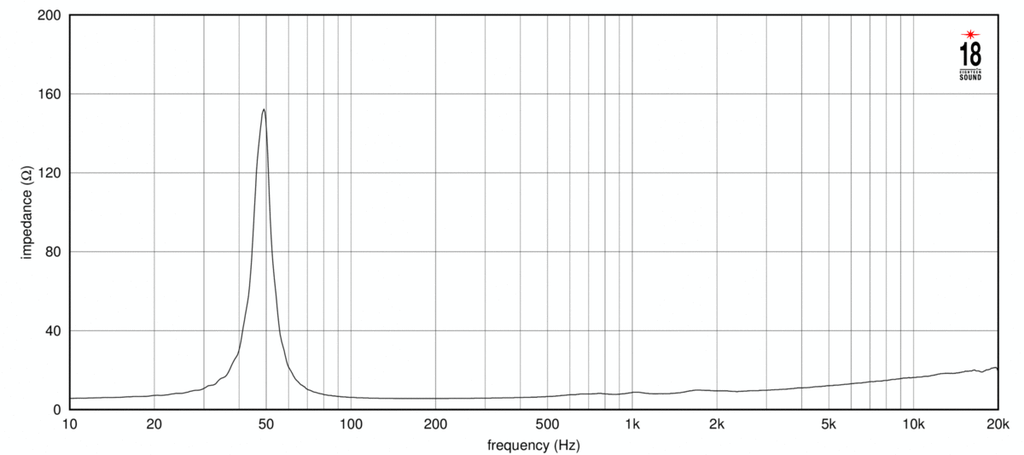

Ein niedriges Le hält die Impedanz über den Mittelton flach und reduziert Intermodulation, weil sich die Induktivität mit der Position der Schwingspule kaum ändert. Das ist der Grund, warum der 12ND940 bis 3000 Hz sauber arbeitet und sich passiv einfach trennen lässt.
Welches Gehäuse für ein kompaktes Mid-High-Top?
Ein Bassreflexgehäuse um 9,6 l mit Abstimmung bei 88 Hz ist der Richtwert. Darunter übergibst du an einen Subwoofer, damit der Hub von 7,6 mm nicht überschritten wird. Die genaue Portauslegung machst du mit der Gehäuseberechnung von 42.audio.
18Sound 12ND940: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12ND940 ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie ND und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12ND940 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 49 Hz |
| Gesamtgüte Qts | 0,2 |
| Elektrische Güte Qes | 0,2 |
| Mechanische Güte Qms | 5,6 |
| Äquivalentvolumen Vas | 64,8 l |
| Bewegte Masse Mms | 66,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 7,6 mm |
| Antriebsfaktor BL | 22,2 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 0,57 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12NDL76fs 50 Hz · Qts 0,2 · Vas 73 l · in der Datenbank
- 18 Sound 12ND710fs 52 Hz · Qts 0,2 · Vas 92 l · im Shop
- B&C Speakers 12NW100fs 44 Hz · Qts 0,2 · Vas 43,3 l · in der Datenbank
- B&C Speakers 12NW100fs 42 Hz · Qts 0,2 · Vas 44 l · in der Datenbank
- Beyma 12P80Fe/V2fs 48 Hz · Qts 0,21 · Vas 61 l · im Shop
- 18 Sound 12ND930fs 50 Hz · Qts 0,21 · Vas 70 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 600 |
| Empfindlichkeit (dB) | 100 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.95 |
| Einbautiefe (mm) | 147 |
| Gewicht (kg) | 4.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.57 |
| Fs (Hz) | 49 |
| Qms | 5.6 |
| Qes | 0.2 |
| Qts | 0.2 |
| Vas (l) | 64.8 |
| Xmax (mm) | 7.6 |
| BL (Tm) | 22.2 |
| Mms (kg) | 0.066 |
| Sd (m²) | 0.0531 |
