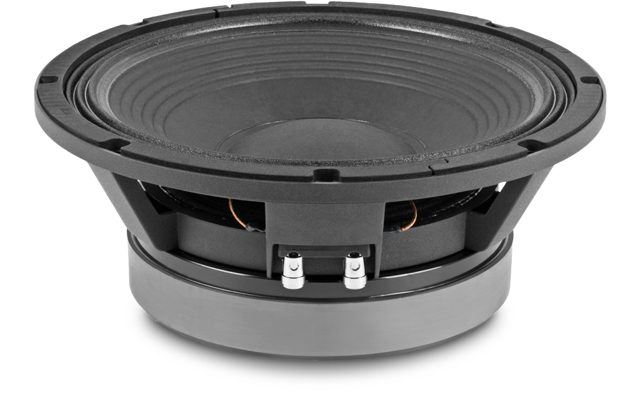

BEYMA 12P80Fe/V2
BEYMA 12P80Fe/V2 — 12" / 12 Zoll · Tieftöner · Bass · Ferrit-Magnet
700 W AES - 99 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0031
Dokumente
BEYMA 12P80Fe/V2 — 12" · Tieftöner · Ferrit-Magnet
700 W AES · 99 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 11.5 kg
- Einbautiefe: 135 mm
- Frequenzbereich: 50 – 4000 Hz
Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0031
Beyma 12P80Fe/V2: 12"-Tief-/Mitteltöner mit 99 dB, 4"-Schwingspule und Qts 0,21 für Hornlasten
99 dB Empfindlichkeit an einem 12"-Chassis sind eine Ansage, und genau darauf ist der 12P80Fe/V2 aus Beymas P-Serie gebaut. Der Ferritantrieb mit 4"-Schwingspule bewegt nur 68 g Membranmasse mit einem BL von 23 Tm, was Qes 0,22 und Qts 0,21 ergibt. Der Arbeitsbereich von 50 bis 4000 Hz und die Belastbarkeit von 700 W AES machen ihn zum Tief-/Mitteltöner für Hornlasten, Frontloaded-Bässe und Zwei-Wege-Boxen mit hoher Effizienz.
Fs 48 Hz und Vas 61 l gehören zu einer leichten, weich aufgehängten Membran, der straffe Antrieb sorgt für das niedrige Qts. Xmax liegt bei 7,5 mm, das Verschiebevolumen bei 412 cm³, was zeigt, dass hier Wirkungsgrad vor Hub geht. Mit 11,5 kg ist er ein schweres Ferrit-Chassis, die Einbautiefe von 135 mm bleibt dagegen moderat.
Einsatz und Gehäuse
Der EBP von 218 ist eindeutig: Der 12P80Fe/V2 will Bassreflex oder besser noch eine Hornlast. Die klassischen Näherungsformeln liefern als Richtwert ein Bassreflexvolumen um 10 l mit Abstimmung bei 82 Hz und f3 um 111 Hz, geschlossen 5,9 l bei fc um 162 Hz. Beides beschreibt kein Bassgehäuse, sondern ein Grundton- oder Mitteltonabteil. Wer den Bereich ab 50 Hz nutzen will, simuliert in der Gehäuseberechnung von 42.audio größere Volumen mit tieferer Abstimmung oder setzt das Chassis in ein Frontloaded-Horn, wo der niedrige Qts und die leichte Membran ihre Stärke ausspielen.
Im Mittelton ist er bis 4000 Hz angegeben, die Trennung zum Hochtöner sollte deutlich darunter liegen. Die Le von 1,1 mH ist für ein 4"-Spulen-Chassis niedrig und hält die Impedanz im Übernahmebereich flach. Zum passenden Hochton bietet 42.audio die Kompressionstreiber und Hörner von Beyma.
Worauf du achten solltest
- 8 Ω nominal, Re 5 Ω: mit 99 dB reicht oft deutlich weniger als die 700 W AES.
- Qts 0,21, EBP 218: Hornlast oder Bassreflex, geschlossen nur als Mitteltonabteil.
- Xmax 7,5 mm, Vd 412 cm³: kein Hubwunder, Hochpass ist Pflicht.
- 11,5 kg Ferrit-Antrieb bei 135 mm Einbautiefe.
- Le 1,1 mH: geringer Impedanzanstieg, unkompliziert in der Weiche.
Häufige Fragen
Wofür ist der 12P80Fe/V2 gedacht?
Für Anwendungen, in denen Wirkungsgrad zählt: Frontloaded-Hörner, Mittelton-Hörner und Zwei-Wege-Boxen mit 99 dB Empfindlichkeit. Als reiner Bassreflex-Tieftöner mit tiefem f3 ist er wegen Qts 0,21 nicht die erste Wahl.
Welches vergleichbare Chassis führt 42.audio?
Der 18Sound 12ND930 mit Fs 50 Hz, Qts 0,21 und Vas 70 l sowie der 12ND940 mit Fs 49 Hz, Qts 0,2 und Vas 64,8 l liegen sehr nah dran. Der 12P80Fe/V2 hat Vas 61 l und setzt auf Ferrit statt Neodym.
Wie tief kann ich ihn trennen?
Der Bereich beginnt bei 50 Hz, aber die Richtwerte zeigen, dass ein Bassreflexgehäuse nach Lehrbuch erst um 111 Hz ankommt. Im Horn oder mit großem Volumen und Entzerrung geht es tiefer, die Simulation gibt Aufschluss.
Beyma 12P80Fe/V2: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12P80Fe/V2 ist ein 12-Zoll-Tieftöner mit Ferritmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12P80Fe/V2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 48 Hz |
| Gesamtgüte Qts | 0,21 |
| Elektrische Güte Qes | 0,22 |
| Mechanische Güte Qms | 6,5 |
| Äquivalentvolumen Vas | 61,0 l |
| Bewegte Masse Mms | 68,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 7,5 mm |
| Verschiebevolumen Vd | 412 cm³ |
| Antriebsfaktor BL | 23 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12CL76fs 48 Hz · Qts 0,21 · Vas 59 l · in der Datenbank
- 18 Sound 12ND930fs 50 Hz · Qts 0,21 · Vas 70 l · im Shop
- 18 Sound 12ND940fs 49 Hz · Qts 0,2 · Vas 64,8 l · im Shop
- B&C Speakers 12NDL76fs 50 Hz · Qts 0,2 · Vas 73 l · in der Datenbank
- FaitalPRO 12FH500fs 45 Hz · Qts 0,22 · Vas 80,3 l · in der Datenbank
- 18 Sound 12ND710fs 52 Hz · Qts 0,2 · Vas 92 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | P |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 135 |
| Gewicht (kg) | 11.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 1.1 |
| Fs (Hz) | 48 |
| Qms | 6.5 |
| Qes | 0.22 |
| Qts | 0.21 |
| Vas (l) | 61 |
| Xmax (mm) | 7.5 |
| Vd (cm³) | 412 |
| BL (Tm) | 23 |
| Mms (kg) | 0.068 |
| Sd (m²) | 0.055 |
