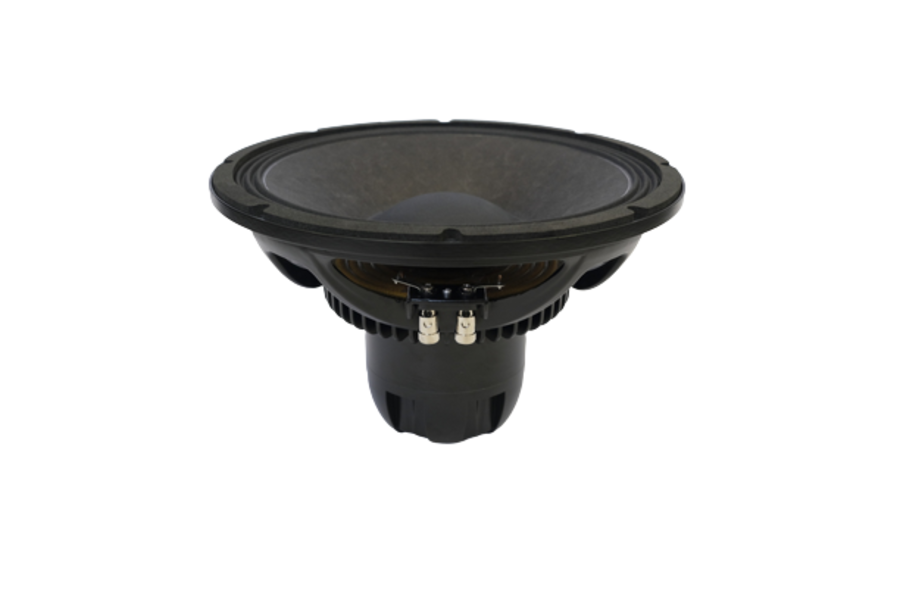

18SOUND 12NTLW3500

https://42.audio/web/image/product.template/11846/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12NTLW3500 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym · Dual-Gap
2x3,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0059

393,00 € 393.0 EUR 393,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12NTLW3500

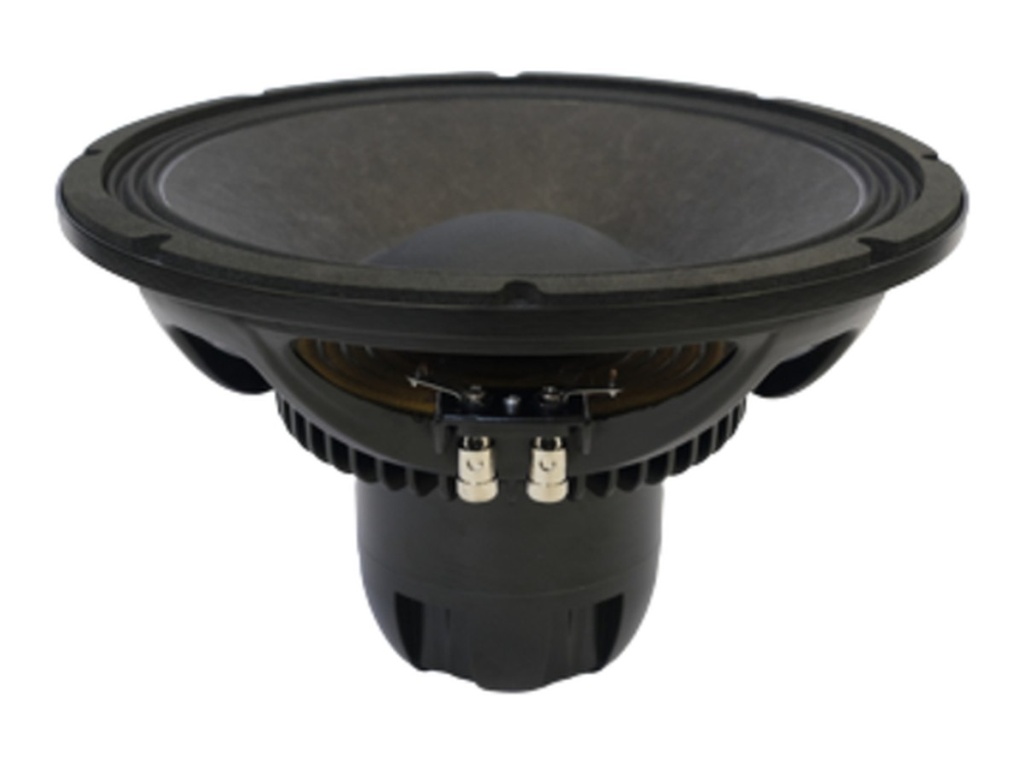

18SOUND 12NTLW3500 — 12" · Tieftöner

900 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3.5 "
  • Belastbarkeit: 900 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.7 kg
  • Einbautiefe: 193 mm
  • Frequenzbereich: 50 – 3000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0059

18Sound 12NTLW3500: 900 W Dual-Gap-Woofer für laute, kompakte 12"-Tops

900 W AES aus einem 4,7 kg leichten 12"-Chassis – das ist die Kombination, die den 18Sound 12NTLW3500 interessant macht. Der Neodym-Antrieb mit zwei Luftspalten und 2x3,5"-Schwingspule verteilt die Wärme auf zwei Wicklungen und hält die Induktivität mit 0,46 mH sehr niedrig. Die Empfindlichkeit liegt bei 97 dB, der Übertragungsbereich bei 50 bis 3000 Hz.

Mit Fs 53 Hz, Qts 0,33, Vas 45 l und Xmax 8,3 mm ist der Woofer/Midrange für kompakte Reflexgehäuse ausgelegt. Der Antrieb mit 19,5 Tm und die bewegte Masse von 80 g ergeben ein Chassis, das Leistung in Pegel umsetzt, ohne auf Wirkungsgrad zu verzichten. Das Qms von 8 weist auf eine verlustarme Aufhängung hin. Die 8-Ω-Version mit Re 5,1 Ω ist die im Shop gelistete; der Woofer wird auch in 4 und 16 Ω gefertigt.

Einsatz und Gehäuse

Der EBP von 151 verweist auf Bassreflex. Der Richtwert liegt bei 28 l netto, abgestimmt auf 60 Hz, mit einer f3 um 65 Hz – ein kompaktes, sehr belastbares Top oder ein Bühnenmonitor mit hoher Pegelreserve. Geschlossen ergeben sich 13 l mit einer Einbauresonanz von 114 Hz, ein passendes Grundtonabteil in einer 3-Wege-Box. Volumen und Portmaße für dein Gehäuse rechnest du mit der Gehäuseberechnung von 42.audio.

Bis 3000 Hz nutzbar, ist der 12NTLW3500 der Partner für eine 1,4"-Kompressionstreiber-Horn-Kombination aus der Kategorie Hörner & Waveguides von 18Sound, mit der du die Trennung tief legen kannst. Das niedrige Le macht die Weiche berechenbar. Mit 900 W AES solltest du die Endstufe entsprechend groß wählen und einen Hochpass unterhalb der Abstimmfrequenz setzen, damit der Hub bei 8,3 mm Xmax kontrolliert bleibt.

Worauf du achten solltest

  • 900 W AES bei 8 Ω, Re 5,1 Ω – Endstufe mit ordentlicher Reserve.
  • Dual-Gap-Antrieb: Le 0,46 mH, zwei Wicklungen für die Wärmeabfuhr.
  • Einbautiefe 193 mm – tiefer als die klassischen ND-Modelle.
  • Nur 4,7 kg trotz der hohen Belastbarkeit.
  • Bassreflex-Richtwert 28 l bei 60 Hz.

Häufige Fragen

12NTLW3500 oder 12NW350 – wo liegt der Unterschied?

Beide haben Fs um 53 bis 54 Hz, Qts 0,33 bis 0,34 und ein Vas um 45 bis 46 l, sind also im Gehäuse nahezu austauschbar. Der 12NTLW3500 bietet 900 W mit Dual-Gap-Antrieb und 0,46 mH, der 12NW350 arbeitet mit einer klassischen 3,5"-Einzelspule und entsprechend höherer Induktivität. Der NTLW ist die Wahl, wenn Leistung und Impedanzverlauf im Vordergrund stehen.

Warum zwei Luftspalte?

Zwei Wicklungen in zwei Spalten verdoppeln die Fläche für die Wärmeabgabe und erlauben einen kürzeren Magnetkreis mit geringerer Induktivität. Das Ergebnis sind 900 W AES bei 0,46 mH und ein Antrieb, der über den Hub gleichmäßiger arbeitet als eine lange Einzelspule.

Passt er in ein kleines Top mit Subwoofer?

Ja, 28 l Bassreflex mit Abstimmung auf 60 Hz und Übergabe an den Sub ist genau der vorgesehene Einsatz. Die 8,3 mm Xmax und 900 W geben genug Reserve, um oberhalb der Trennung auch bei hohen Pegeln sauber zu bleiben.

Bei 42.audio bekommst du den 18SOUND 12NTLW3500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs53 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms8
Äquivalentvolumen Vas45,0 l
Bewegte Masse Mms80,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax8,3 mm
Antriebsfaktor BL19,5 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le0,46 mH

Gehäusevorschlag

Der EBP von 151 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 53 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,5 l
Einbauresonanz Fc
114 Hz
Grenzfrequenz F3
114 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
23,2 l
Abstimmfrequenz Fb
65 Hz
Grenzfrequenz F3
71 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 900
Empfindlichkeit (dB) 97
Frequenz von (Hz) 50
Frequenz bis (Hz) 3000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3.5
Einbautiefe (mm) 193
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 0.46
Fs (Hz) 53
Qms 8
Qes 0.35
Qts 0.33
Vas (l) 45
Xmax (mm) 8.3
BL (Tm) 19.5
Mms (kg) 0.08
Sd (m²) 0.0531
