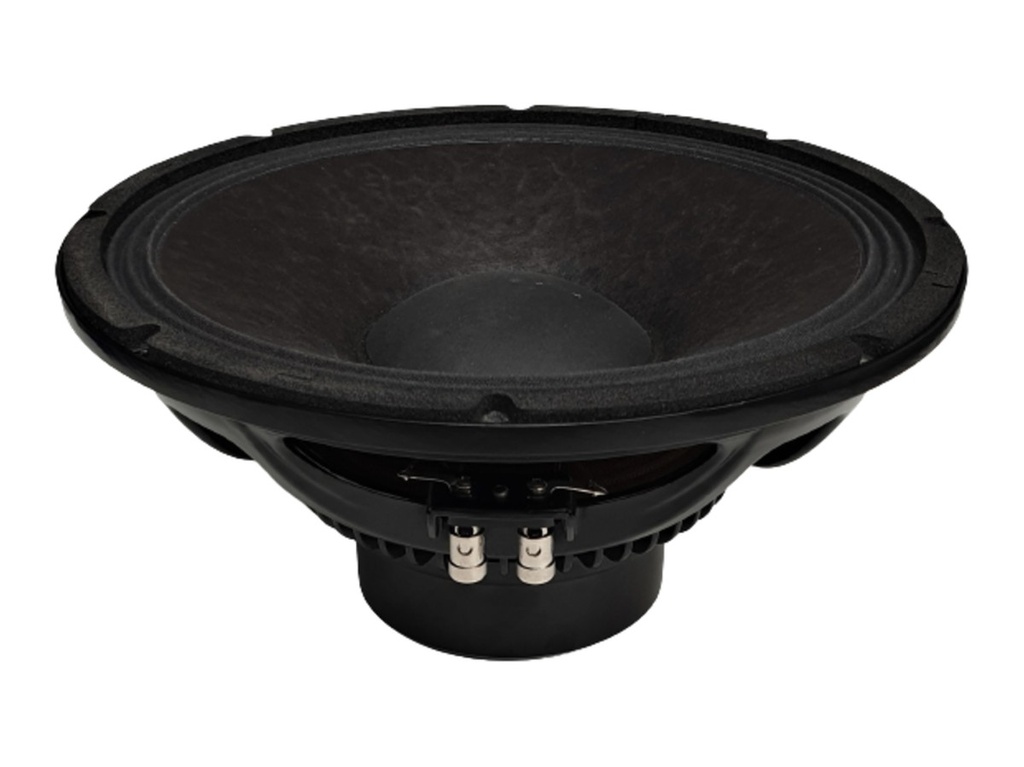

18SOUND 12NW350
18SOUND (Eighteen Sound) 12NW350 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym
3,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0061
Dokumente
18SOUND 12NW350 — 12" · Tieftöner
800 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3500 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3.5 "
- Belastbarkeit: 800 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 5.1 kg

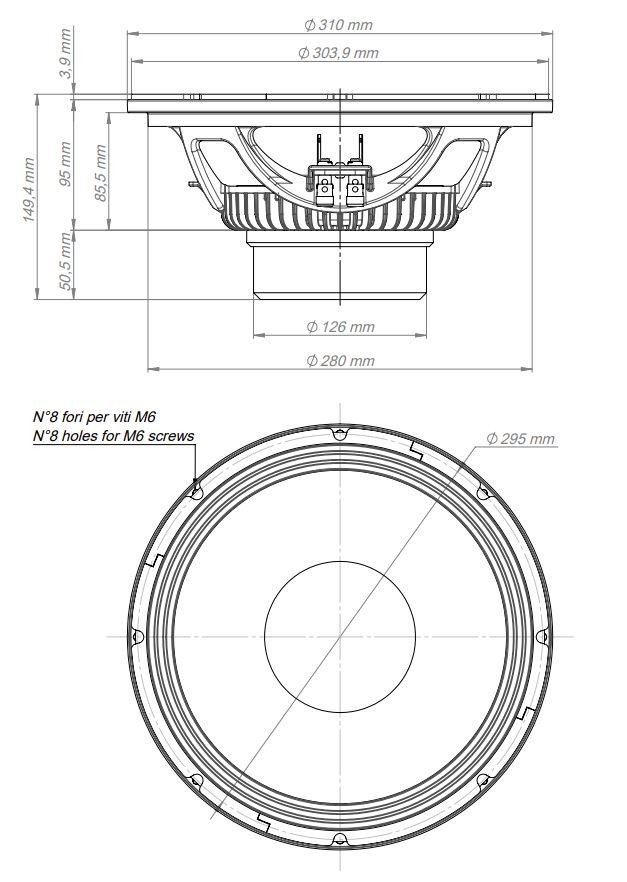

- Einbautiefe: 150 mm

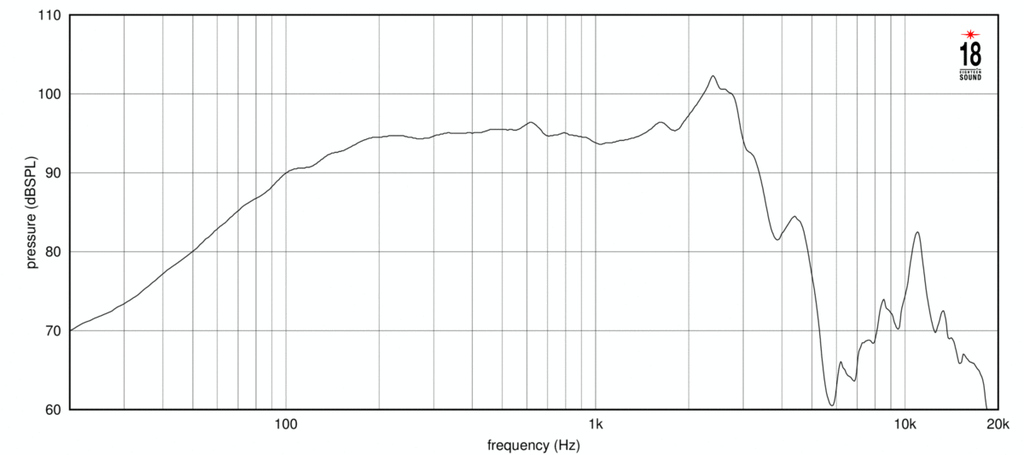

- Frequenzbereich: 50 – 3500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NW · Artikel-Nr: 42A-CHS-TT-18S-0061
18Sound 12NW350: 12"-Neodym-Woofer mit 3,5"-Schwingspule, 800 W und 98 dB
Der 18Sound 12NW350 kombiniert eine klassische 3,5"-Schwingspule mit einem Neodym-Magnetsystem und kommt so auf 800 W AES bei 5,1 kg Gewicht. Die 98 dB Empfindlichkeit und der Übertragungsbereich von 50 bis 3500 Hz machen ihn zum Woofer/Midrange für Tops, die viel Pegel bei überschaubarem Gewicht liefern sollen.
Die Thiele-Small-Parameter liegen im goldenen Mittelfeld: Fs 54 Hz, Qts 0,34, Vas 46 l, Xmax 8,3 mm und ein Antrieb mit 19,2 Tm bei 75 g bewegter Masse. Auffällig ist das hohe Qms von 12 – die Aufhängung hat sehr geringe mechanische Verluste, die Dämpfung kommt praktisch vollständig aus dem Antrieb. Die Induktivität von 0,85 mH ist für eine 3,5"-Spule moderat und deutet auf Maßnahmen gegen Impedanzanstieg im Magnetkreis hin.
Einsatz und Gehäuse
Der EBP von 154 spricht für Bassreflex. Als Richtwert ergeben sich 31 l netto, abgestimmt auf 60 Hz, mit einer f3 um 64 Hz – ein kompaktes Top, das mit oder ohne Subwoofer funktioniert, je nach Musikmaterial. Geschlossen kommst du mit 14 l auf 112 Hz Einbauresonanz, was als Grundtonabteil in einem 3-Wege-System gut passt. Die endgültige Auslegung machst du mit der Gehäuseberechnung von 42.audio.
Mit 3500 Hz oberer Grenze ist die Trennung zu einem 1"- oder 1,4"-Kompressionstreiber mit Horn aus dem 18Sound-Programm flexibel; die 0,85 mH lassen sich in einer passiven Weiche mit einem RC-Glied gut linearisieren. Die 800 W AES an 8 Ω verlangen einen Verstärker mit Reserve, wobei die 98 dB Empfindlichkeit schon mit weniger Leistung hohen Pegel liefern.
Worauf du achten solltest
- Qms 12: verlustarme Aufhängung, Dämpfung fast rein elektrisch.
- 800 W AES an 8 Ω, Re 5 Ω – Endstufe mit Reserve, 98 dB helfen beim Pegel.
- Le 0,85 mH: moderater Impedanzanstieg, passiv gut zu handhaben.
- 5,1 kg und 150 mm Einbautiefe.
- Xmax 8,3 mm – Hochpass unter der Abstimmfrequenz setzen.
Häufige Fragen
12NW350 oder 12W750 – Neodym oder Ferrit?
Beide haben 98 dB, Fs um 54 bis 55 Hz und Qts um 0,33 bis 0,34, sind also klanglich und im Gehäuse eng verwandt. Der 12NW350 bleibt mit 5,1 kg dank Neodym deutlich leichter und verträgt 800 W; der 12W750 hat mit 61 l ein größeres Vas und ist die Wahl, wenn Gewicht keine Rolle spielt.
Was bedeutet das hohe Qms von 12 in der Praxis?
Ein hohes Qms heißt, dass die Aufhängung kaum Energie in Wärme umsetzt. Die Gesamtdämpfung Qts von 0,34 wird fast vollständig vom Antrieb (Qes 0,35) bestimmt, was das Chassis präzise auf den Verstärker reagieren lässt. Für die Gehäuseauslegung zählt ohnehin nur das Qts.
Welches Gehäuse für ein Fullrange-Top?
Bassreflex mit rund 31 l und Abstimmung auf 60 Hz ergibt eine f3 um 64 Hz. Das reicht für Sprache und die meisten Musikanwendungen ohne Sub; für tiefen Bass trennst du zu einem Subwoofer und entlastest die 8,3 mm Xmax.
18Sound 12NW350: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12NW350 ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie NW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12NW350 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 54 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 12 |
| Äquivalentvolumen Vas | 46,0 l |
| Bewegte Masse Mms | 75,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 8,3 mm |
| Antriebsfaktor BL | 19,2 Tm |
| Gleichstromwiderstand Re | 5 Ω |

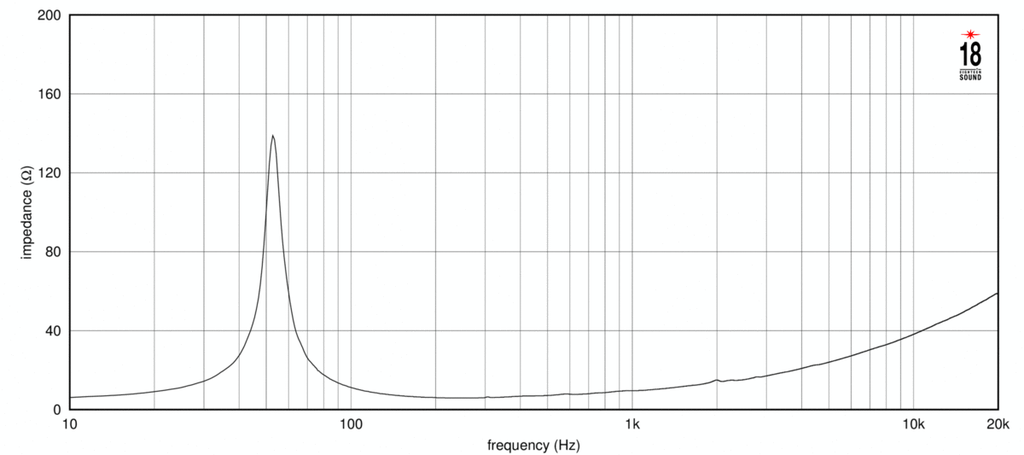

| Schwingspuleninduktivität Le | 0,85 mH |
Gehäusevorschlag
Der EBP von 154 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 54 / 0,35
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 13,8 l
- Einbauresonanz Fc
- 112 Hz
- Grenzfrequenz F3
- 112 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 26,2 l
- Abstimmfrequenz Fb
- 64 Hz
- Grenzfrequenz F3
- 69 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 12LW801fs 54 Hz · Qts 0,33 · Vas 41 l · in der Datenbank
- 18 Sound 12W750fs 55 Hz · Qts 0,33 · Vas 61 l · im Shop
- 18 Sound 12NTLW3500fs 53 Hz · Qts 0,33 · Vas 45 l · im Shop
- B&C Speakers 12FW88fs 53 Hz · Qts 0,33 · Vas 45,7 l · in der Datenbank
- FaitalPRO 12HP1010fs 45 Hz · Qts 0,34 · Vas 56,5 l · in der Datenbank
- 18 Sound 12W500fs 49 Hz · Qts 0,35 · Vas 101 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | NW |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 800 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 3500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3.5 |
| Einbautiefe (mm) | 150 |
| Gewicht (kg) | 5.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.85 |
| Fs (Hz) | 54 |
| Qms | 12 |
| Qes | 0.35 |
| Qts | 0.34 |
| Vas (l) | 46 |
| Xmax (mm) | 8.3 |
| BL (Tm) | 19.2 |
| Mms (kg) | 0.075 |
| Sd (m²) | 0.0531 |
