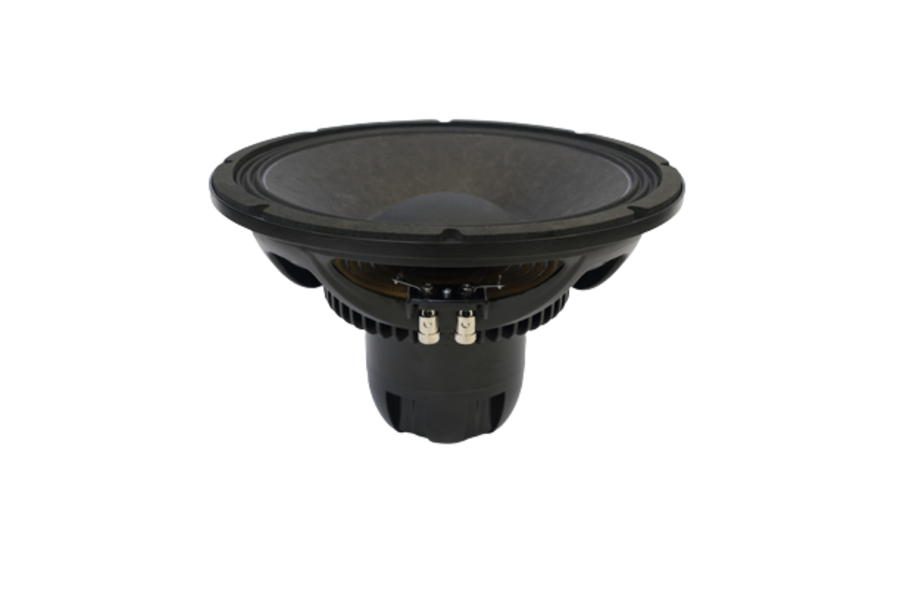

18SOUND 12NTLW3500

18SOUND 12NTLW3500

https://42.audio/web/image/product.template/11846/image_1920?unique=1b065df

18SOUND (Eighteen Sound) 12NTLW3500 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym · Dual-Gap
2x3,5"-Schwingspule · 4/8/16 Ω
Art.-Nr.: 42A-CHS-TT-18S-0059

393,00 € 393.0 EUR 393,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12NTLW3500

18SOUND 12NTLW3500 — 12" · Tieftöner

900 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3.5 "
  • Belastbarkeit: 900 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 4.7 kg
  • Einbautiefe: 193 mm
  • Frequenzbereich: 50 – 3000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0059

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs53 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms8
Äquivalentvolumen Vas45,0 l
Bewegte Masse Mms80,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax8,3 mm
Antriebsfaktor BL19,5 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le0,46 mH

Gehäusevorschlag

Der EBP von 151 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 53 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,5 l
Einbauresonanz Fc
114 Hz
Grenzfrequenz F3
114 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
23,2 l
Abstimmfrequenz Fb
65 Hz
Grenzfrequenz F3
71 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 900
Empfindlichkeit (dB) 97
Frequenz von (Hz) 50
Frequenz bis (Hz) 3000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3.5
Einbautiefe (mm) 193
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 0.46
Fs (Hz) 53
Qms 8
Qes 0.35
Qts 0.33
Vas (l) 45
Xmax (mm) 8.3
BL (Tm) 19.5
Mms (kg) 0.08
Sd (m²) 0.0531
