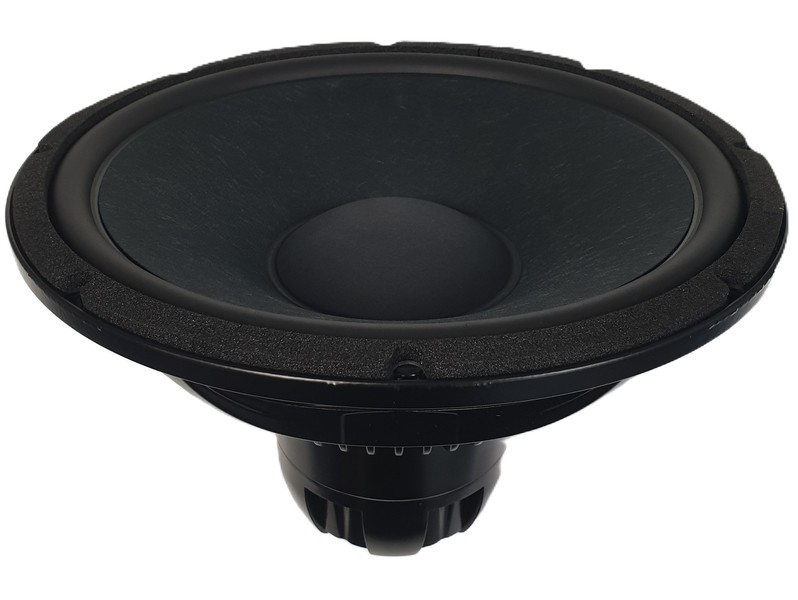

18SOUND 12NTLX3500

https://42.audio/web/image/product.template/11860/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12NTLX3500 — 12" / 12 Zoll · Hifi/Studio-Tieftöner · Bass · Neodym · Dual-Gap
2x3,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0068

393,00 € 393.0 EUR 393,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12NTLX3500

18SOUND 12NTLX3500 — 12" · Tieftöner

600 W AES · 95.5 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3.46 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 95.5 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.6 kg
  • Einbautiefe: 194 mm
  • Frequenzbereich: 40 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLX · Artikel-Nr: 42A-CHS-TT-18S-0068

18Sound 12NTLX3500: 12"-Hifi/Studio-Tieftöner mit Fs 39 Hz und Dual-Gap-Antrieb

Mit einer Resonanzfrequenz von 39 Hz ist der 18Sound 12NTLX3500 der tiefst abgestimmte Zwölfzöller in diesem Sortiment. Er ist als Hifi- und Studio-Tieftöner ausgelegt: Neodym-Dual-Gap-Antrieb mit 2x3,5"-Schwingspule, 600 W AES, 95,5 dB Empfindlichkeit und ein Übertragungsbereich von 40 bis 4000 Hz. Die Induktivität von 0,52 mH hält die Impedanz bis in den Mittelton flach.

Qts 0,33, Vas 79,6 l, Xmax 7,9 mm und eine bewegte Masse von 86 g ergeben ein Chassis, das den Tiefbass in einem mittelgroßen Gehäuse trägt, ohne dass die Kontrolle leidet. Der Antrieb liefert 17,1 Tm, das Qms von 6,2 liegt im üblichen Bereich. Bei 4,6 kg Gewicht ist auch ein größeres Standgehäuse noch gut handhabbar; die Einbautiefe von 194 mm musst du allerdings einplanen.

Einsatz und Gehäuse

Der EBP von 111 zieht die Entscheidung Richtung Bassreflex, ohne geschlossene Konzepte auszuschließen. Der Bassreflex-Richtwert liegt bei rund 50 l netto mit Abstimmung auf 44 Hz und einer f3 um 48 Hz – für Hifi-Standlautsprecher oder große Studiomonitore ein gutes Verhältnis von Volumen zu Tiefgang. Geschlossen ergeben 22 l eine Einbauresonanz von 84 Hz; mit aktiver Entzerrung im Studio-Monitor durchaus praktikabel. Die Gehäuseberechnung von 42.audio hilft dir, beide Varianten mit deinen Maßen zu vergleichen.

Für ein 2-Wege-System mit tief trennendem Hochtöner reicht der Bereich bis 4000 Hz; in 3-Wege-Konzepten übernimmt der 12NTLX3500 den Bass bis in den Grundton. Die 600 W AES sind für Heim und Studio mehr als genug Reserve, wichtiger ist ein Verstärker mit sauberem Verhalten an 8 Ω und Re 5 Ω.

Worauf du achten solltest

  • Fs 39 Hz, Vas 79,6 l – tiefer Bass in rund 50 l Bassreflex.
  • Dual-Gap-Antrieb mit Le 0,52 mH: flacher Impedanzverlauf, leichte passive Weiche.
  • Einbautiefe 194 mm – Gehäuse tief genug bauen.
  • 95,5 dB und 600 W AES: für Hifi und Studio, weniger für PA-Dauerpegel.
  • 4,6 kg dank Neodym.

Häufige Fragen

Was unterscheidet den 12NTLX3500 vom 12NTLW3500?

Der 12NTLW3500 ist das PA-Modell mit Fs 53 Hz und 45 l Vas für kleine Reflexgehäuse. Der 12NTLX3500 zielt mit Fs 39 Hz, 79,6 l Vas und 600 W auf Tiefgang in Hifi und Studio. Gleicher Antriebstyp, unterschiedliche Abstimmung.

Welches Volumen für einen Hifi-Standlautsprecher?

Der Richtwert ist ein Bassreflexgehäuse um 50 l netto mit Abstimmung auf 44 Hz und f3 um 48 Hz. Wer es straffer mag, kann geschlossen mit 22 l arbeiten und die Einbauresonanz von 84 Hz elektronisch entzerren.

Ist der 12NTLX3500 auch als Tiefmitteltöner brauchbar?

Ja, dank 0,52 mH Induktivität und einem Bereich bis 4000 Hz. Für ein 3-Wege-System ist er aber eher der Bass, weil sein Vas von 79,6 l und die 39 Hz Resonanz auf Tiefgang ausgelegt sind. Den Frequenzgang findest du im Datenblatt-PDF.

Bei 42.audio bekommst du den 18SOUND 12NTLX3500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs39 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms6,2
Äquivalentvolumen Vas79,6 l
Bewegte Masse Mms86,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax7,9 mm
Antriebsfaktor BL17,1 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le0,52 mH

Gehäusevorschlag

Der EBP von 111 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
22,2 l
Einbauresonanz Fc
84 Hz
Grenzfrequenz F3
84 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
41,0 l
Abstimmfrequenz Fb
48 Hz
Grenzfrequenz F3
52 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLX
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 600
Empfindlichkeit (dB) 95.5
Frequenz von (Hz) 40
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3.46
Einbautiefe (mm) 194
Gewicht (kg) 4.6
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 0.52
Fs (Hz) 39
Qms 6.2
Qes 0.35
Qts 0.33
Vas (l) 79.6
Xmax (mm) 7.9
BL (Tm) 17.1
Mms (kg) 0.086
Sd (m²) 0.0531
