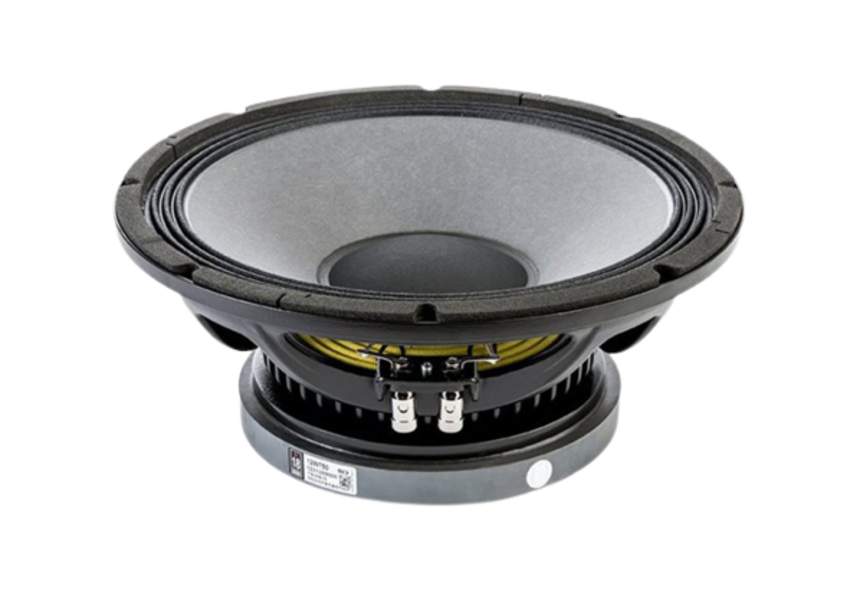

18SOUND 12W750

18SOUND 12W750

https://42.audio/web/image/product.template/11760/image_1920?unique=d0cb2ed

18SOUND (Eighteen Sound) 12W750 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
3"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0025

239,00 € 239.0 EUR 239,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12W750

18SOUND 12W750 — 12" · Tieftöner

600 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4600 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 16 Ω
  • Magnet: Ferrite
  • Gewicht: 7.5 kg
  • Einbautiefe: 148 mm
  • Frequenzbereich: 50 – 4600 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0025

Thiele-Small-Parameter

Nennimpedanz16 Ω
Resonanzfrequenz fs55 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms5,8
Äquivalentvolumen Vas61,0 l
Bewegte Masse Mms55,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax8 mm
Antriebsfaktor BL23,5 Tm
Gleichstromwiderstand Re10,4 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 157 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 55 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
17,0 l
Einbauresonanz Fc
118 Hz
Grenzfrequenz F3
118 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
31,4 l
Abstimmfrequenz Fb
68 Hz
Grenzfrequenz F3
74 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 16
Belastbarkeit (W) 600
Empfindlichkeit (dB) 98
Frequenz von (Hz) 50
Frequenz bis (Hz) 4600
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 148
Gewicht (kg) 7.5
Thiele-Small-Parameter
Re (Ω) 10.4
Le (mH) 1.2
Fs (Hz) 55
Qms 5.8
Qes 0.35
Qts 0.33
Vas (l) 61
Xmax (mm) 8
BL (Tm) 23.5
Mms (kg) 0.055
Sd (m²) 0.0531
