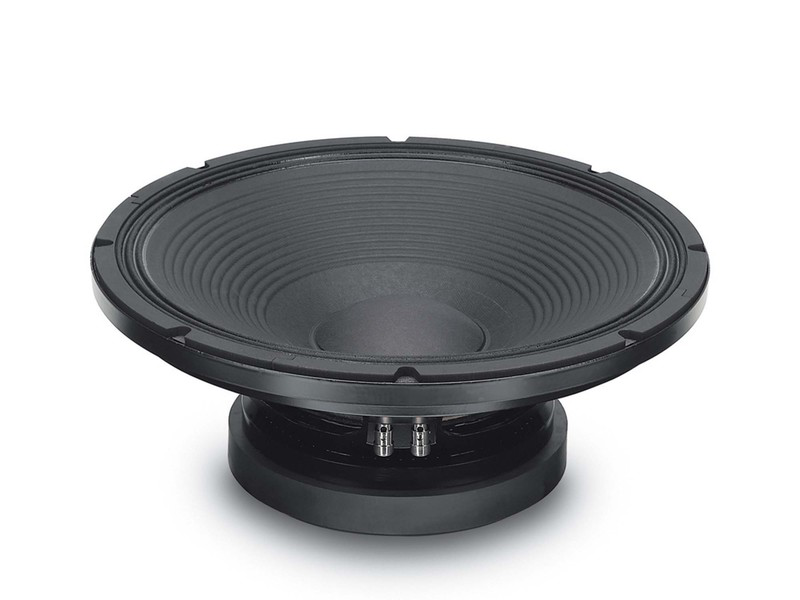

18SOUND 15LW1401

https://42.audio/web/image/product.template/11748/image_1920?unique=1498a2a

18SOUND (Eighteen Sound) 15LW1401 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0015

347,00 € 347.0 EUR 347,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15LW1401

18SOUND 15LW1401 — 15" · Tieftöner

1000 W AES · 98 dB Empfindlichkeit · Frequenzbereich 40 Hz – 2400 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 12.9 kg
  • Einbautiefe: 163 mm
  • Frequenzbereich: 40 – 2400 Hz

Datenblatt (PDF) · Herstellerseite

Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0015

18Sound 15LW1401: 15"-Tieftöner mit 4"-Schwingspule für kompakte Bassreflex-Subs

Der 18Sound 15LW1401 ist ein 15"-Tieftöner aus der LW-Serie mit Ferritmagnet und 4"-Schwingspule, ausgelegt auf 1.000 W AES Dauerbelastbarkeit. Die LW-Reihe steht bei 18Sound für robuste Ferrit-Bässe für Subwoofer und Bassabteile von PA-Boxen, und der 15LW1401 ist darin die Variante mit kräftigem Antrieb und moderatem Hub: 24,2 Tm Kraftfaktor bei 9 mm Xmax und einer bewegten Masse von 125 g.

Mit 98 dB Kennschalldruck, einem Qts von 0,27 und 131 l Vas gehört das Chassis klar in die Kategorie "kleines Gehäuse, viel Pegel". Der EBP von 150 sagt das Gleiche: starker Motor, straffe Aufhängung, und damit ein Kandidat für Bassreflex oder Horn, nicht für eine große geschlossene Kiste. Der nutzbare Bereich reicht von 40 bis 2.400 Hz, wobei die Schwingspuleninduktivität von 2,15 mH den oberen Bereich hörbar bedämpft.

Einsatz und Gehäuse

Als Richtwert aus den Thiele-Small-Parametern ergibt sich ein Bassreflexgehäuse von etwa 46 l, abgestimmt auf 57 Hz, mit einer unteren Grenzfrequenz um 68 Hz. Das ist die typische Abstimmung für kompakte Bass-Tops oder kleine Doppel-15"-Subs im Verleih, wo Packmaß und Pegel wichtiger sind als der letzte Rest Tiefgang. Geschlossen wären es rund 22 l bei einer Einbauresonanz um 110 Hz, also eher ein Kickbass-Abteil in einem Mehrwegsystem als ein Subwoofer. Andere Abstimmungen rechnest du mit der Gehäuseberechnung von 42.audio durch.

In einem 2-Wege-Top mit 1,4"- oder 2"-Kompressionstreiber setzt du die Trennung deutlich unterhalb der oberen Grenze von 2.400 Hz. Die 2,15 mH Induktivität sprechen für eine aktive Trennung per DSP; bei passiver Weiche gehört ein Impedanzkorrekturglied dazu. Beim Einbau brauchst du 163 mm Tiefe plus Luft hinter dem Magneten, und mit 12,9 kg pro Chassis muss die Schallwand entsprechend stabil sein.

Worauf du achten solltest

  • 8 Ω nominal, Re 5 Ω: Zwei Chassis parallel ergeben 4 Ω, das muss die Endstufe stabil treiben.
  • 1.000 W AES Belastbarkeit, aber nur 9 mm Xmax: Limiter setzen, sonst begrenzt der Hub.
  • Einbautiefe 163 mm und 12,9 kg Gewicht: Ferritmagnet, Schallwand und Griffe entsprechend planen.
  • Le 2,15 mH: oberhalb des Bassbereichs eher träge, aktive Trennung bevorzugen.
  • Erhältlich mit 4 oder 8 Ω, Impedanz vor der Bestellung mit dem Verstärker abgleichen.

Häufige Fragen

Worin unterscheidet sich der 15LW1401 vom 15LW1410?

Beide teilen sich Fs 42 Hz, Qts 0,27 und Vas 131 l, passen also in dieselben Gehäuse. Der 15LW1410 hat mit 1 mH weniger als die halbe Schwingspuleninduktivität, dafür 8,5 mm statt 9 mm Xmax. Als reiner Subwoofer sind beide gleichwertig, im 2-Wege-Top hat der 15LW1410 oben herum leichte Vorteile.

Welcher Verstärker passt zum 15LW1401?

Eine Endstufe im Bereich der 1.000 W AES an 8 Ω ist sinnvoll, wichtiger als die Wattzahl ist ein sauber eingestellter Limiter. Bei zwei Chassis parallel arbeitet der Verstärker an 4 Ω, das muss er dauerhaft können.

Taugt der 15LW1401 für Heimkino oder Hifi-Subwoofer?

Mit Qts 0,27 und EBP 150 ist er für kleine Bassreflexgehäuse in PA-Anwendungen gedacht, nicht für tiefe Abstimmungen im Wohnraum. Die untere Grenzfrequenz um 68 Hz im Richtwert-Gehäuse zeigt die Richtung; für Heimkino sind Chassis mit höherem Qts und mehr Hub besser geeignet.

Bei 42.audio bekommst du den 18SOUND 15LW1401 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs42 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,28
Mechanische Güte Qms5,36
Äquivalentvolumen Vas131,0 l
Bewegte Masse Mms125,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax9 mm
Antriebsfaktor BL24,2 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le2,15 mH

Gehäusevorschlag

Der EBP von 150 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
22,4 l
Einbauresonanz Fc
110 Hz
Grenzfrequenz F3
110 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
34,8 l
Abstimmfrequenz Fb
63 Hz
Grenzfrequenz F3
75 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie LW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 98
Frequenz von (Hz) 40
Frequenz bis (Hz) 2400
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 163
Gewicht (kg) 12.9
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 2.15
Fs (Hz) 42
Qms 5.36
Qes 0.28
Qts 0.27
Vas (l) 131
Xmax (mm) 9
BL (Tm) 24.2
Mms (kg) 0.125
Sd (m²) 0.085
