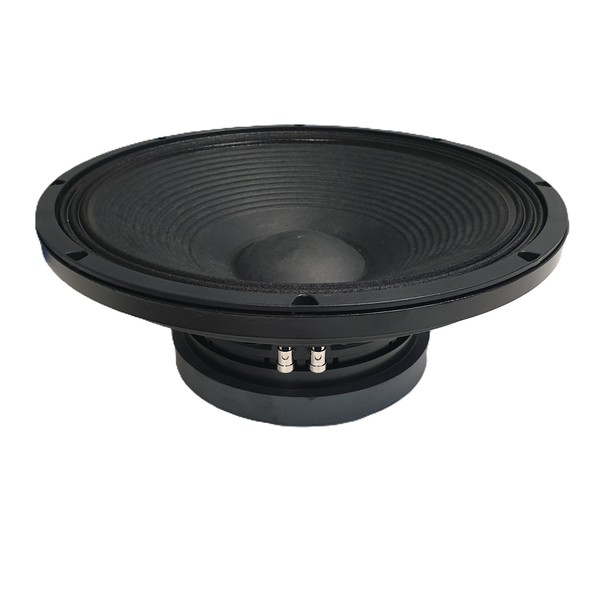

18SOUND 15LW1410
18SOUND (Eighteen Sound) 15LW1410 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0016
Dokumente
18SOUND 15LW1410 — 15" · Tieftöner
1000 W AES · 98.5 dB Empfindlichkeit · Frequenzbereich 40 Hz – 2400 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 4 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 98.5 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 12.9 kg
- Einbautiefe: 163 mm
- Frequenzbereich: 40 – 2400 Hz
Datenblatt (PDF) · Herstellerseite
Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0016
18Sound 15LW1410: 15"-Ferrit-Bass mit 1 mH Induktivität für 2-Wege-Tops und Subs
Wer einen 15"-Bass für ein 2-Wege-PA-Top sucht, stolpert bei 18Sound fast zwangsläufig über den 15LW1410. Er gehört zur LW-Serie mit Ferritmagnet, hat eine 4"-Schwingspule, verträgt 1.000 W AES und liefert 98,5 dB Kennschalldruck. Der entscheidende Unterschied zu seinem Schwestermodell 15LW1401 steckt im Motor: Die Schwingspuleninduktivität liegt bei nur 1 mH, was den Frequenzgang bis zur oberen Grenze von 2.400 Hz deutlich gleichmäßiger hält.
Die Thiele-Small-Parameter sind typisch für einen straff angetriebenen PA-Bass: Fs 42 Hz, Qts 0,27, Vas 131 l, ein Kraftfaktor von 24,1 Tm und 138 g bewegte Masse. Der Hub liegt bei 8,5 mm Xmax, was für Bass-Tops und mittelgroße Subs ausreicht, aber nicht auf extreme Auslenkung optimiert ist. Der EBP von 150 verweist eindeutig auf Bassreflex- oder Horngehäuse.
Einsatz und Gehäuse
Für ein Bassreflexgehäuse gibt die Näherung rund 46 l Volumen bei 57 Hz Abstimmung und etwa 68 Hz untere Grenzfrequenz vor. Genau das ist der Bereich, in dem ein kompaktes 15"/1,4"-Top im Verleih oder auf der Clubbühne arbeitet, ergänzt durch Subwoofer darunter. Eine geschlossene Variante mit etwa 22 l und einer Einbauresonanz um 110 Hz kommt nur als Kickbass-Abteil in Frage. Für die Feinabstimmung, andere Volumina oder tiefere Tuning-Frequenzen nutzt du die Gehäuseberechnung von 42.audio.
Die niedrige Induktivität von 1 mH ist der Grund, warum sich der 15LW1410 auch mit passiver Weiche gutmütig verhält: Der Impedanzanstieg oberhalb des Bassbereichs fällt flacher aus, die Trennung zum Kompressionstreiber lässt sich leichter sauber hinbekommen. Setze die Trennfrequenz trotzdem deutlich unter 2.400 Hz, damit die Bündelung der 15"-Membran nicht zu stark wird. Einbautiefe 163 mm und 12,9 kg Gewicht sind beim Gehäusebau einzuplanen.
Worauf du achten solltest
- Nur 1 mH Schwingspuleninduktivität: gutmütig auch mit passiver Frequenzweiche.
- 98,5 dB Kennschalldruck: hoher Wirkungsgrad, weniger Verstärkerleistung für gleichen Pegel.
- Xmax 8,5 mm: für Bass-Tops und Subs mit Limiter, nicht für extremen Hub gebaut.
- Re 5 Ω bei 8 Ω nominal, alternativ als 4-Ω-Version erhältlich.
- 163 mm Einbautiefe, 12,9 kg: Ferritmagnet, Gehäuse und Tragegriffe darauf auslegen.
Häufige Fragen
Ist der 15LW1410 der Nachfolger des 15LW1401?
Die Gehäuseparameter sind identisch: Fs 42 Hz, Qts 0,27, Vas 131 l, beide mit 4"-Schwingspule und 1.000 W AES. Der 15LW1410 setzt auf eine deutlich niedrigere Induktivität von 1 mH und etwas mehr Empfindlichkeit, gibt dafür mit 8,5 mm etwas Xmax ab. Für 2-Wege-Tops ist er die passendere Wahl.
Welches Gehäuse für den 15LW1410 als Subwoofer?
Der Richtwert liegt bei rund 46 l Bassreflex mit 57 Hz Abstimmung. Wer tiefer will, wird eher bei einem Chassis mit niedrigerer Resonanz und größerem Vas fündig, etwa aus der LW- oder ND-Serie von 18Sound.
Wie viel Verstärkerleistung braucht der 15LW1410?
Rechne mit einer Endstufe um die 1.000 W an 8 Ω, sauber limitiert. Dank 98,5 dB Empfindlichkeit erreicht das Chassis auch mit weniger Leistung hohe Pegel, entscheidend ist eher die Hubbegrenzung bei 8,5 mm.
Bei 42.audio bekommst du den 18SOUND 15LW1410 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 42 Hz |
| Gesamtgüte Qts | 0,27 |
| Elektrische Güte Qes | 0,28 |
| Mechanische Güte Qms | 5,36 |
| Äquivalentvolumen Vas | 131,0 l |
| Bewegte Masse Mms | 138,0 g |
| Membranfläche Sd | 850 cm² |
| Lineare Auslenkung Xmax | 8,5 mm |
| Antriebsfaktor BL | 24,1 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Gehäusevorschlag
Der EBP von 150 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,28
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 22,4 l
- Einbauresonanz Fc
- 110 Hz
- Grenzfrequenz F3
- 110 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 34,8 l
- Abstimmfrequenz Fb
- 63 Hz
- Grenzfrequenz F3
- 75 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 15LW1401fs 42 Hz · Qts 0,27 · Vas 131 l · im Shop
- 18 Sound 15W700fs 41 Hz · Qts 0,27 · Vas 180 l · in der Datenbank
- FaitalPRO 15HP1020fs 40 Hz · Qts 0,27 · Vas 126,6 l · in der Datenbank
- FaitalPRO 15FX600fs 38 Hz · Qts 0,27 · Vas 128,3 l · in der Datenbank
- B&C Speakers 15NBX100fs 37 Hz · Qts 0,27 · Vas 109,6 l · in der Datenbank
- B&C Speakers 15NDL88fs 41 Hz · Qts 0,28 · Vas 154 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | LW |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 98.5 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 2400 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 163 |
| Gewicht (kg) | 12.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 1 |
| Fs (Hz) | 42 |
| Qms | 5.36 |
| Qes | 0.28 |
| Qts | 0.27 |
| Vas (l) | 131 |
| Xmax (mm) | 8.5 |
| BL (Tm) | 24.1 |
| Mms (kg) | 0.138 |
| Sd (m²) | 0.085 |
