18SOUND 15ND730

18SOUND 15ND730

https://42.audio/web/image/product.template/11842/image_1920?unique=99ac64b

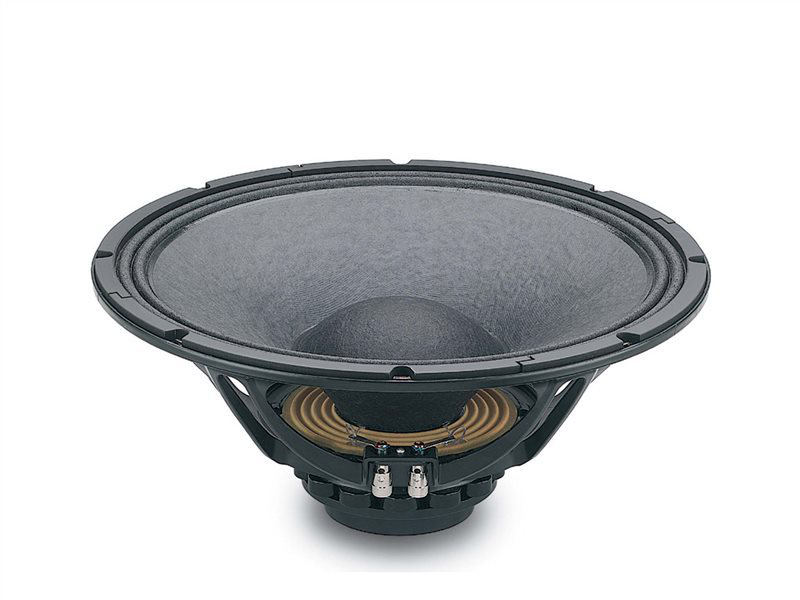

18SOUND (Eighteen Sound) 15ND730 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0055

328,00 € 328.0 EUR 328,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15ND730

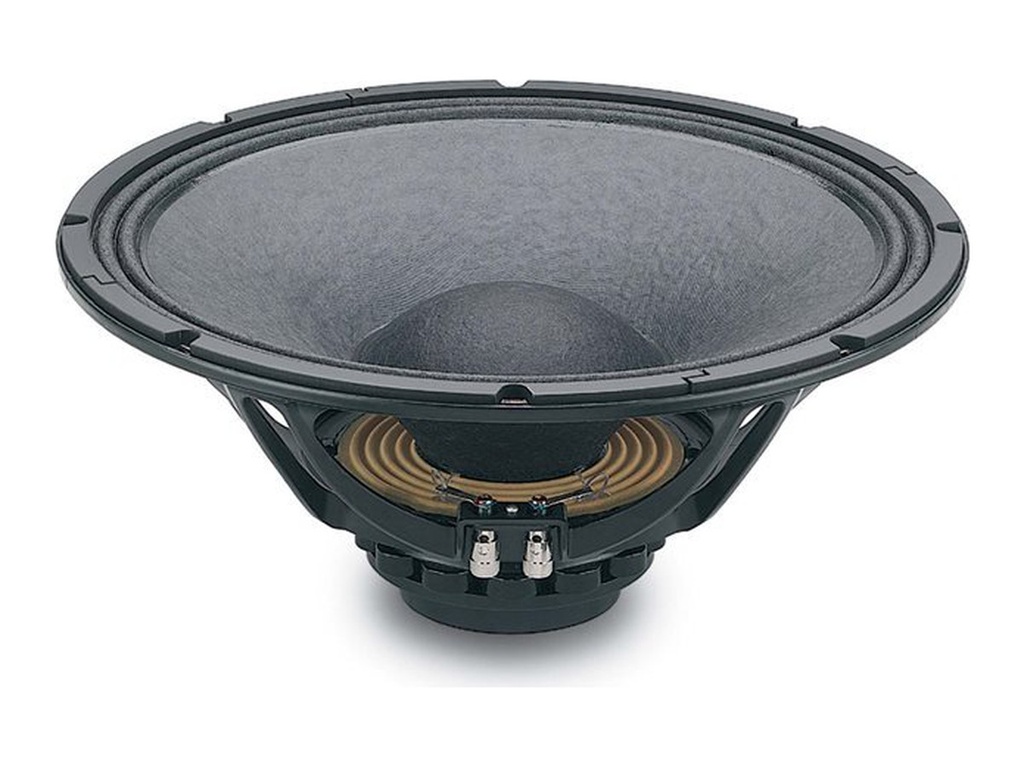

18SOUND 15ND730 — 15" · Tieftöner

400 W AES · 99 dB Empfindlichkeit · Frequenzbereich 44 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 3.9 kg
  • Einbautiefe: 169 mm

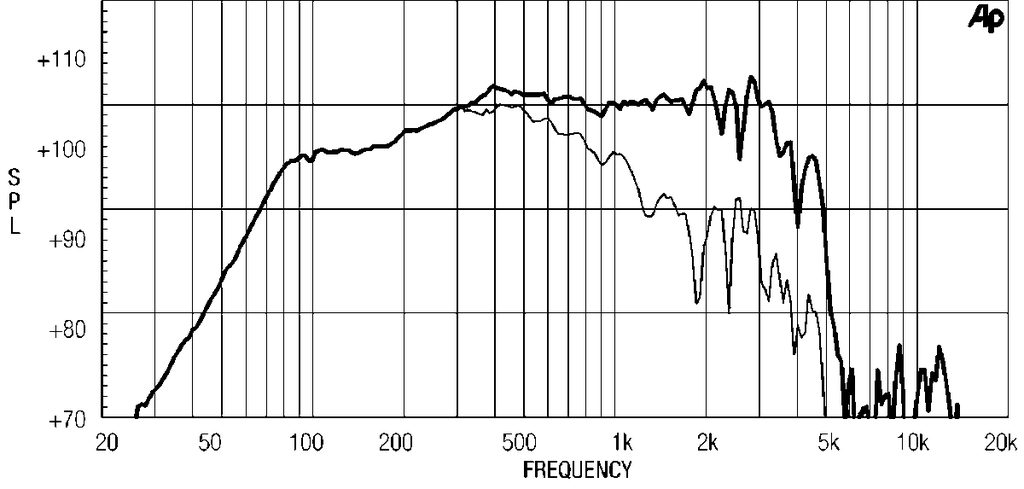

  • Frequenzbereich: 44 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0055

Thiele-Small-Parameter

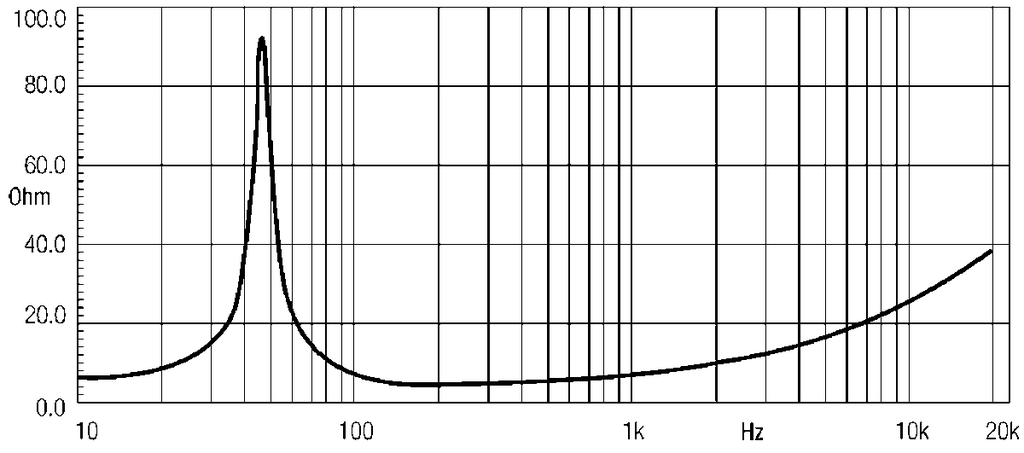

Nennimpedanz8 Ω
Resonanzfrequenz fs44 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,3
Mechanische Güte Qms8,1
Äquivalentvolumen Vas156,0 l
Bewegte Masse Mms86,0 g
Membranfläche Sd900 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL21 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,35 mH

Gehäusevorschlag

Der EBP von 147 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 44 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
31,6 l
Einbauresonanz Fc
107 Hz
Grenzfrequenz F3
107 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
52,5 l
Abstimmfrequenz Fb
62 Hz
Grenzfrequenz F3
71 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 99
Frequenz von (Hz) 44
Frequenz bis (Hz) 4000

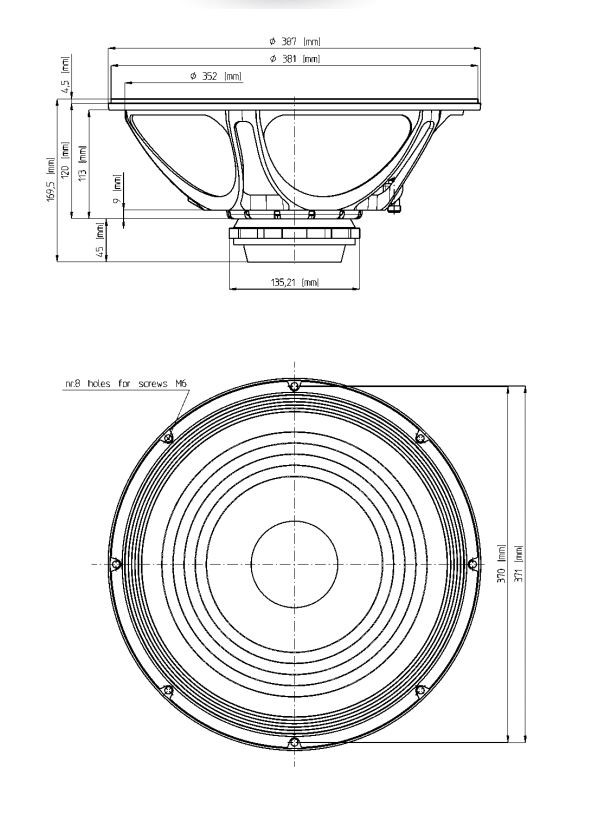

Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 169
Gewicht (kg) 3.9
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.35
Fs (Hz) 44
Qms 8.1
Qes 0.3
Qts 0.29
Vas (l) 156
Xmax (mm) 6.5
BL (Tm) 21
Mms (kg) 0.086
Sd (m²) 0.09
