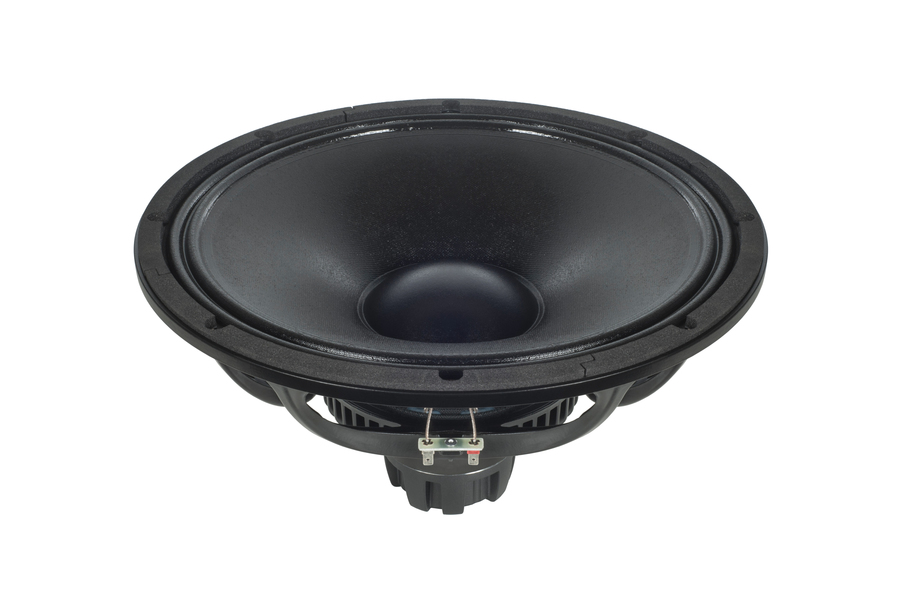

18SOUND 15NTLW2500

18SOUND 15NTLW2500

https://42.audio/web/image/product.template/11832/image_1920?unique=0938a21

18SOUND (Eighteen Sound) 15NTLW2500 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym · Dual-Gap
2x2,5"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0046

335,00 € 335.0 EUR 335,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NTLW2500

18SOUND 15NTLW2500 — 15" · Tieftöner

600 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 45 Hz – 3200 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 100.5 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 3.8 kg
  • Einbautiefe: 210 mm
  • Frequenzbereich: 45 – 3200 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0046

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs45 Hz
Gesamtgüte Qts0,3
Elektrische Güte Qes0,31
Mechanische Güte Qms8,9
Äquivalentvolumen Vas143,0 l
Bewegte Masse Mms95,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax8 mm
Antriebsfaktor BL21,2 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le0,65 mH

Gehäusevorschlag

Der EBP von 145 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
31,4 l
Einbauresonanz Fc
106 Hz
Grenzfrequenz F3
106 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
53,8 l
Abstimmfrequenz Fb
61 Hz
Grenzfrequenz F3
69 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 600
Empfindlichkeit (dB) 100.5
Frequenz von (Hz) 45
Frequenz bis (Hz) 3200
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 210
Gewicht (kg) 3.8
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 0.65
Fs (Hz) 45
Qms 8.9
Qes 0.31
Qts 0.3
Vas (l) 143
Xmax (mm) 8
BL (Tm) 21.2
Mms (kg) 0.095
Sd (m²) 0.0881
