18SOUND 15ND930

https://42.audio/web/image/product.template/11839/image_1920?unique=bc5c076

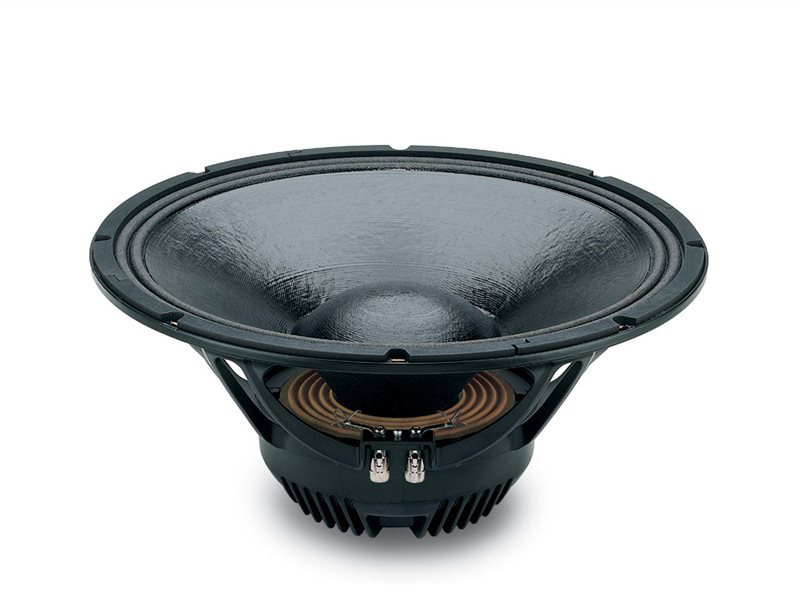

18SOUND (Eighteen Sound) 15ND930 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0052

358,00 € 358.0 EUR 358,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15ND930

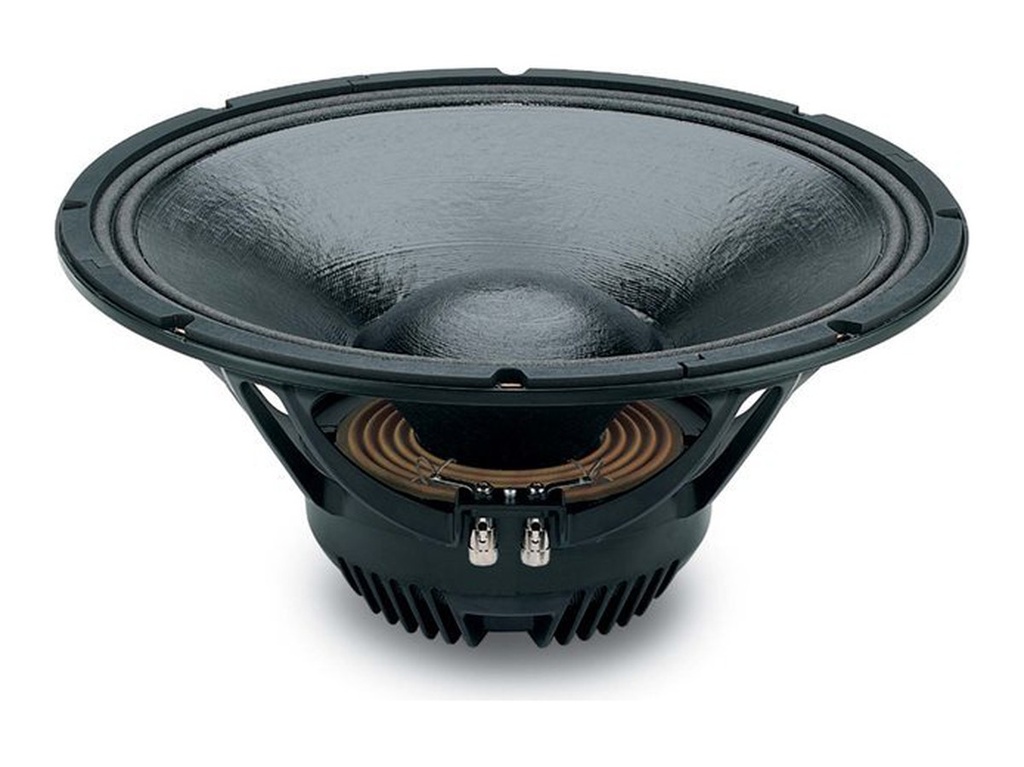

18SOUND 15ND930 — 15" · Tieftöner

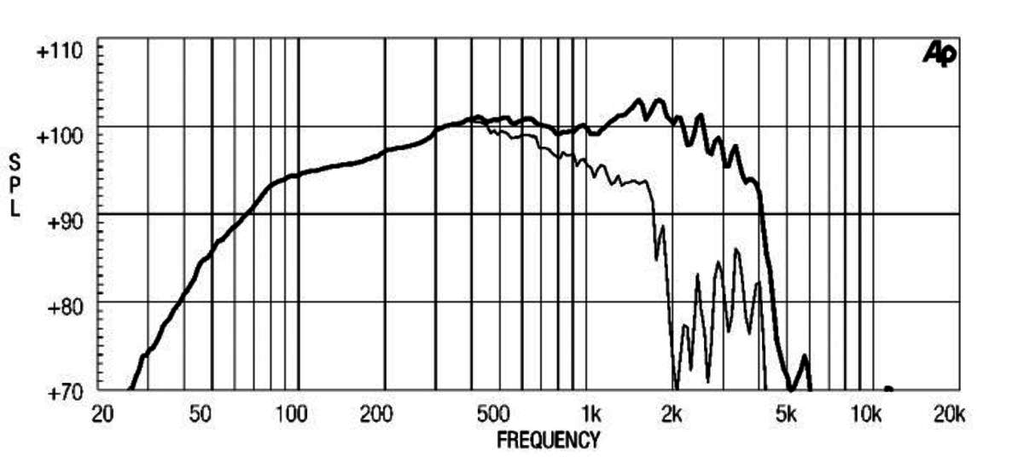

500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4100 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.7 kg

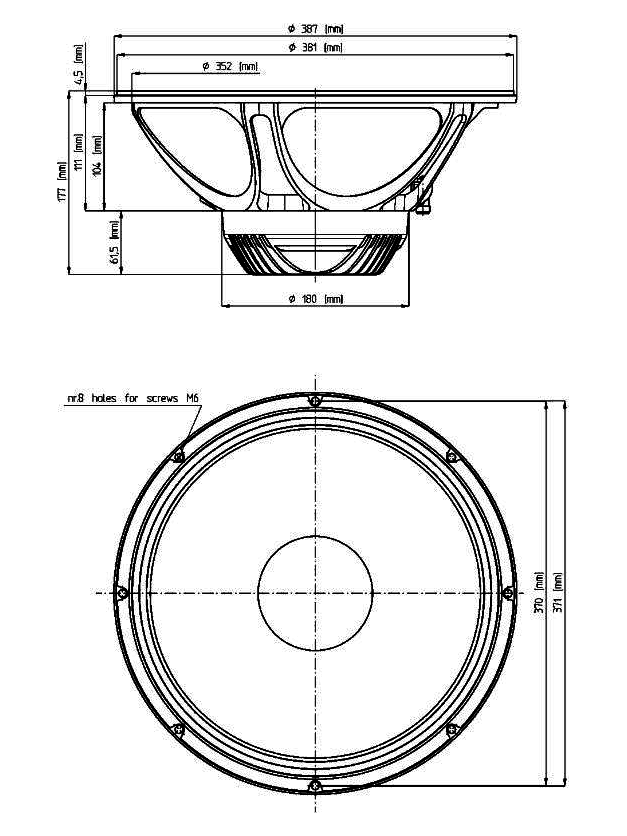

  • Einbautiefe: 177 mm
  • Frequenzbereich: 40 – 4100 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0052

18Sound 15ND930: 15"-Neodym-Woofer mit Qts 0,22 und 23,8 Tm für Hornladung

Ein Qts von 0,22 ist eine Ansage: Der 18Sound 15ND930 hat mit 23,8 Tm den stärksten Antrieb unter den Woofer/Midrange-Modellen der ND-Serie und ist damit ein Chassis für Hornladung und sehr kompakte Reflexgehäuse. Der Neodym-Treiber wiegt 4,7 kg, hat eine 3"-Schwingspule, verträgt 500 W AES und liefert 98 dB Kennschalldruck über 40 bis 4.100 Hz.

Die übrigen Parameter runden das Bild ab: Fs 36 Hz, Vas 206 l, Qms 5,3, Qes 0,23, eine bewegte Masse von 101 g und 7,5 mm Xmax. Die niedrige Resonanz bei gleichzeitig sehr niedrigem Qts ist die klassische Signatur eines Hornbasses: weiche Aufhängung, extrem stark bedämpft durch den Motor. Der EBP liegt bei 157, dem höchsten Wert in dieser Produktgruppe.

Einsatz und Gehäuse

Die klassischen Näherungsformeln liefern für den 15ND930 ein Bassreflexgehäuse von nur rund 40 l, abgestimmt auf 59 Hz, mit einer unteren Grenzfrequenz um 78 Hz. Für ein reines Bassreflex-Top ist das eine sehr kompakte, aber nicht besonders tiefe Auslegung; in der Praxis nutzen viele Entwickler bei so niedrigem Qts größere Volumina mit tieferer Abstimmung und gleichen den flacheren Verlauf per DSP aus. Geschlossen wären es 22 l bei einer Einbauresonanz um 116 Hz, also ein Mitteltonabteil für 3-Wege-Systeme mit hoher Trennung. Für solche Varianten ist die Gehäuseberechnung von 42.audio das richtige Werkzeug.

Die eigentliche Domäne des 15ND930 ist die Hornladung: Der starke Motor treibt die Membran gegen die akustische Last eines Basshorns, ohne dass die Kontrolle verloren geht, und die 7,5 mm Xmax reichen dort aus, weil das Horn den Hubbedarf senkt. In Line-Array-Elementen und Mid-High-Modulen mit hoher Trennung spielt er seine Bandbreite bis 4.100 Hz aus. Einbautiefe 177 mm, Induktivität 1,61 mH.

Worauf du achten solltest

  • Qts 0,22, BL 23,8 Tm: für Basshörner und kompakte Reflexgehäuse, nicht für große Kisten.
  • Fs 36 Hz bei EBP 157: tiefe Resonanz, aber sehr straff bedämpft.
  • 500 W AES, 7,5 mm Xmax: im Horn ausreichend, im Reflexgehäuse Limiter setzen.
  • 4,7 kg Neodym, 177 mm Einbautiefe.
  • Re 5,5 Ω, 8 Ω nominal, auch mit 4 und 16 Ω erhältlich.

Häufige Fragen

Was ist der Unterschied zwischen 15ND930 und 15W930?

Beide haben Qts 0,22, der 15W930 mit 33 Hz Fs und 240 l Vas ist die Ferrit-Variante mit noch tieferer Resonanz und größerem Vas. Der 15ND930 ist mit 4,7 kg deutlich leichter und reicht mit 4.100 Hz weiter in den Mittelton.

Ist der 15ND930 ein guter Subwoofer-Treiber?

In einem Basshorn ja, dort ist der starke Antrieb genau richtig. Als Bassreflex-Subwoofer ist er mit 7,5 mm Xmax und dem sehr niedrigen Qts weniger ideal, da liefern Chassis mit mehr Hub und höherem Qts leichter Tiefgang.

Warum ist das Richtwert-Gehäuse mit 40 l so klein?

Bei Qts 0,22 ergeben die klassischen Formeln ein kleines Volumen mit hoher Abstimmfrequenz. Das ist kein Fehler, sondern die Eigenschaft eines hornoptimierten Chassis; wer mehr Tiefgang im Reflexgehäuse will, geht bewusst größer und tiefer und nimmt den flacheren Verlauf in Kauf.

Bei 42.audio bekommst du den 18SOUND 15ND930 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs36 Hz
Gesamtgüte Qts0,22
Elektrische Güte Qes0,23
Mechanische Güte Qms5,3
Äquivalentvolumen Vas206,0 l
Bewegte Masse Mms101,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax7,5 mm
Antriebsfaktor BL23,8 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,61 mH

Gehäusevorschlag

Der EBP von 157 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 36 / 0,23

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
22,1 l
Einbauresonanz Fc
116 Hz
Grenzfrequenz F3
116 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
27,9 l
Abstimmfrequenz Fb
67 Hz
Grenzfrequenz F3
87 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 500
Empfindlichkeit (dB) 98
Frequenz von (Hz) 40
Frequenz bis (Hz) 4100
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 177
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.61
Fs (Hz) 36
Qms 5.3
Qes 0.23
Qts 0.22
Vas (l) 206
Xmax (mm) 7.5
BL (Tm) 23.8
Mms (kg) 0.101
Sd (m²) 0.085
