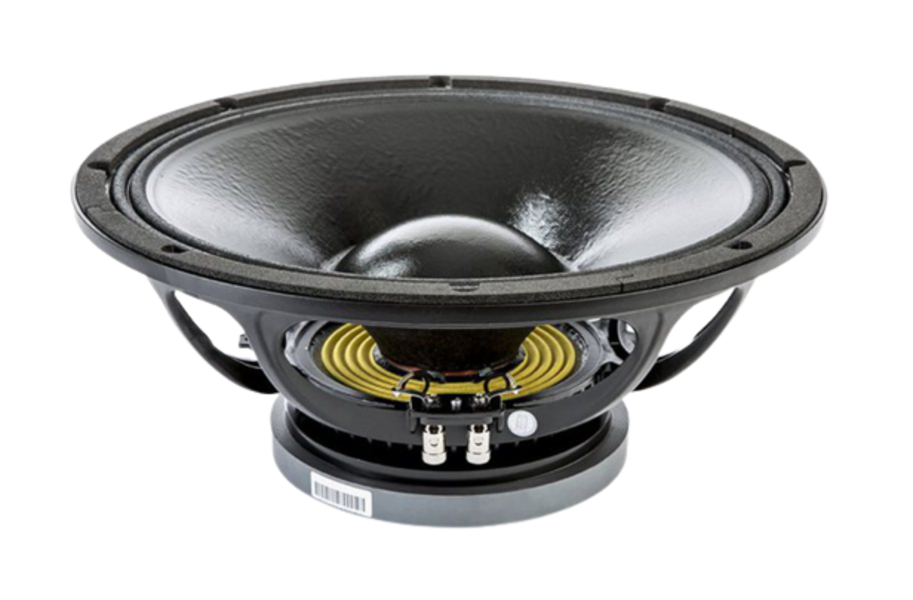

18SOUND 15W930

18SOUND 15W930

https://42.audio/web/image/product.template/11750/image_1920?unique=69f9d1c

18SOUND (Eighteen Sound) 15W930 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0017

293,00 € 293.0 EUR 293,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15W930

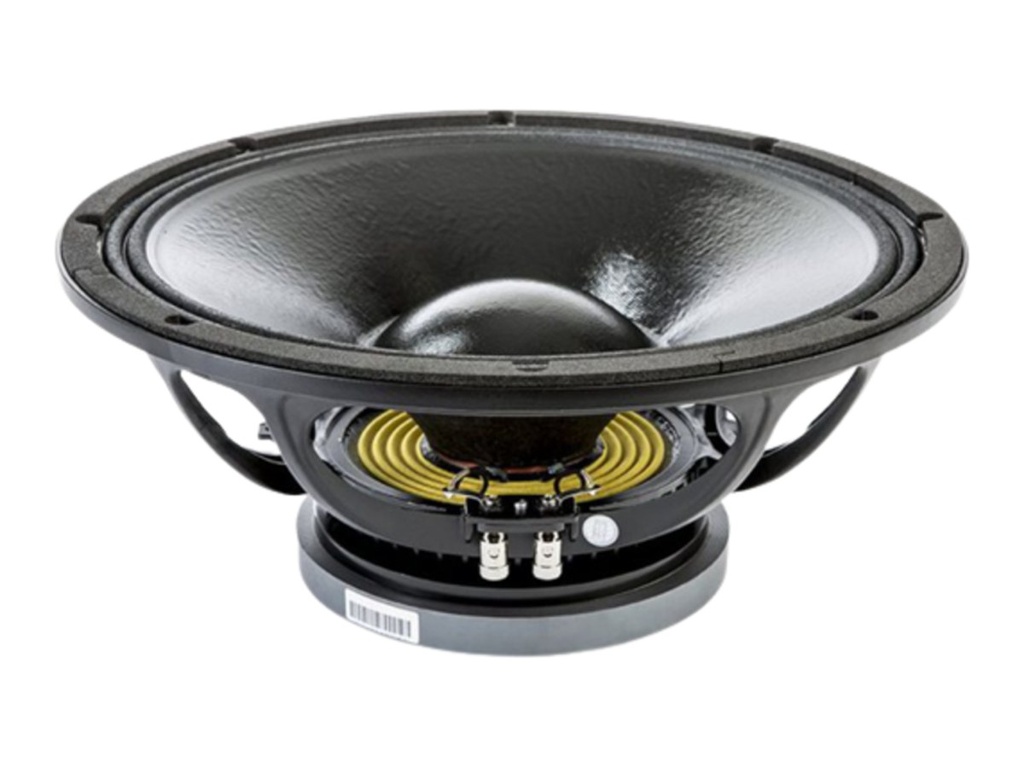

18SOUND 15W930 — 15" · Tieftöner

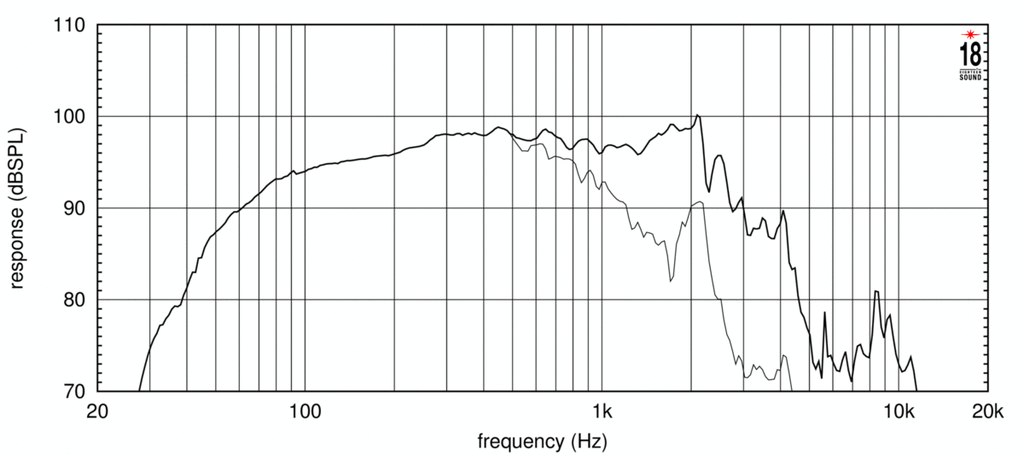

500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3600 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 8 kg
  • Einbautiefe: 185 mm
  • Frequenzbereich: 50 – 3600 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0017

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs33 Hz
Gesamtgüte Qts0,22
Elektrische Güte Qes0,23
Mechanische Güte Qms8,78
Äquivalentvolumen Vas240,0 l
Bewegte Masse Mms97,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax7,5 mm
Antriebsfaktor BL22,1 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,47 mH

Gehäusevorschlag

Der EBP von 143 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 33 / 0,23

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
25,7 l
Einbauresonanz Fc
106 Hz
Grenzfrequenz F3
106 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
32,5 l
Abstimmfrequenz Fb
61 Hz
Grenzfrequenz F3
80 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 500
Empfindlichkeit (dB) 98
Frequenz von (Hz) 50
Frequenz bis (Hz) 3600
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 185
Gewicht (kg) 8
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.47
Fs (Hz) 33
Qms 8.78
Qes 0.23
Qts 0.22
Vas (l) 240
Xmax (mm) 7.5
BL (Tm) 22.1
Mms (kg) 0.097
Sd (m²) 0.085
