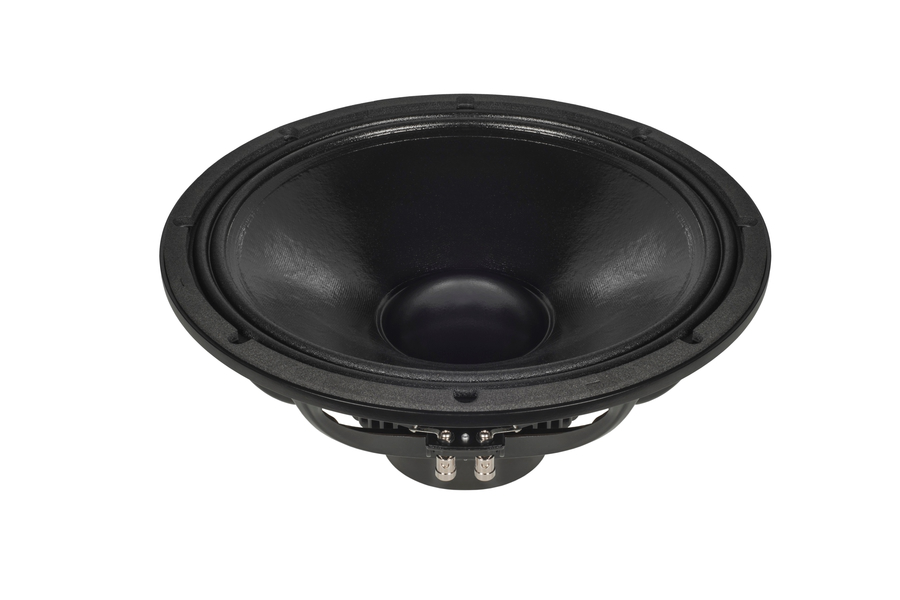

18SOUND 15ND940

18SOUND 15ND940

https://42.audio/web/image/product.template/11838/image_1920?unique=eceab29

18SOUND (Eighteen Sound) 15ND940 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 4/8/16 Ω
Art.-Nr.: 42A-CHS-TT-18S-0051

305,00 € 305.0 EUR 305,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15ND940

18SOUND 15ND940 — 15" · Tieftöner

600 W AES · 99 dB Empfindlichkeit · Frequenzbereich 38 Hz – 3500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 4.7 kg
  • Einbautiefe: 184 mm
  • Frequenzbereich: 38 – 3500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0051

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs38 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,29
Mechanische Güte Qms7,5
Äquivalentvolumen Vas174,0 l
Bewegte Masse Mms108,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax9,5 mm
Antriebsfaktor BL21,9 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,7 mH

Gehäusevorschlag

Der EBP von 131 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 38 / 0,29

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
32,4 l
Einbauresonanz Fc
96 Hz
Grenzfrequenz F3
96 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
52,1 l
Abstimmfrequenz Fb
55 Hz
Grenzfrequenz F3
65 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 600
Empfindlichkeit (dB) 99
Frequenz von (Hz) 38
Frequenz bis (Hz) 3500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 184
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.7
Fs (Hz) 38
Qms 7.5
Qes 0.29
Qts 0.28
Vas (l) 174
Xmax (mm) 9.5
BL (Tm) 21.9
Mms (kg) 0.108
Sd (m²) 0.0881
