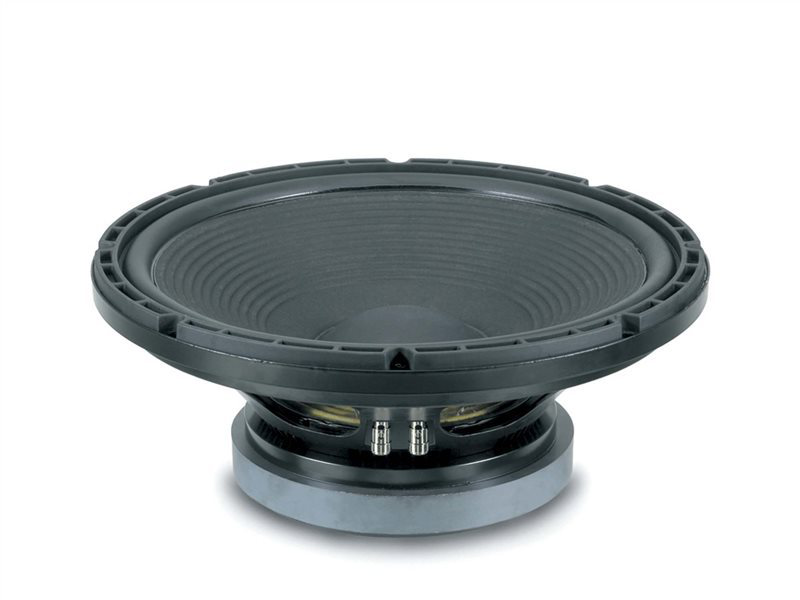

18SOUND 15LW1500

https://42.audio/web/image/product.template/11747/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15LW1500 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0014

393,00 € 393.0 EUR 393,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15LW1500

18SOUND 15LW1500 — 15" · Tieftöner

1000 W AES · 96 dB Empfindlichkeit · Frequenzbereich 40 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 12.4 kg
  • Einbautiefe: 165 mm
  • Frequenzbereich: 40 – 2000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0014

18Sound 15LW1500: 15"-Subwoofer-Chassis mit 34 Hz Resonanz und 1.000 W AES

Innerhalb der LW-Serie von 18Sound ist der 15LW1500 der Treiber für Tiefgang. Seine Resonanzfrequenz liegt bei 34 Hz, das Vas bei 195 l, und damit ist er von den 15"-Ferritbässen dieser Reihe derjenige, der am tiefsten abgestimmt werden kann. Die Eckdaten: 4"-Schwingspule, 1.000 W AES Belastbarkeit, 96 dB Kennschalldruck, Ferritmagnet mit 22,1 Tm Kraftfaktor und 9 mm Xmax.

Die 96 dB liegen etwas unter den Werten der Schwestermodelle, sind aber die logische Folge der weicheren Aufhängung und tieferen Resonanz: Ein Bass, der tief geht, tauscht Wirkungsgrad gegen Tiefgang. Auffällig ist das hohe Qms von 11,5, ein Zeichen für geringe mechanische Verluste in Sicke und Zentrierung. Mit Qts 0,28 und EBP 117 bleibt der 15LW1500 dennoch ein Reflex- oder Hornchassis, kein Kandidat für geschlossene Gehäuse. Der Nennbereich reicht von 40 bis 2.000 Hz.

Einsatz und Gehäuse

Der Bassreflex-Richtwert liegt bei rund 76 l, abgestimmt auf 45 Hz, mit einer unteren Grenzfrequenz um 53 Hz. Das ist ein brauchbares Einzel-15"-Subwoofer-Format für Clubs, kleine Bühnen und mobile Anlagen, in dem sich das Chassis wesentlich tiefer bewegt als die kompakter abgestimmten Schwestermodelle im gleichen Format. Ein geschlossenes Gehäuse mit 36 l und einer Einbauresonanz um 86 Hz macht wenig Sinn, dafür ist die Aufhängung zu weich und der Motor zu stark. Die genaue Abstimmung, auch mit größerem Volumen und tieferem Tuning, rechnest du mit der Gehäuseberechnung von 42.audio.

Der Frequenzbereich bis 2.000 Hz erlaubt zwar den Einsatz als Bass in einem 2-Wege-Top, aber die Induktivität von 2,4 mH und die tief angesetzte Resonanz sprechen eher für den reinen Subwoofer- oder Bassabteil-Einsatz mit Trennung weit unterhalb der oberen Grenze. Einbautiefe 165 mm, Gewicht 12,4 kg.

Worauf du achten solltest

  • Fs 34 Hz, Vas 195 l: tiefster Ferrit-15er der LW-Reihe, für Subwoofer-Abstimmungen gedacht.
  • 96 dB Kennschalldruck: etwas weniger Wirkungsgrad als die Schwestermodelle, dafür Tiefgang.
  • Le 2,4 mH: als Sub trennen, nicht als Mittelton-taugliches Chassis planen.
  • 1.000 W AES, 9 mm Xmax: Limiter auf den Hub abstimmen, nicht auf die Wattzahl.
  • 165 mm Einbautiefe, 12,4 kg, 8 Ω nominal mit Re 5 Ω.

Häufige Fragen

Wo liegt der Unterschied zwischen 15LW1500 und 15ND940?

Beide haben Qts 0,28, aber der 15ND940 ist ein Neodym-Treiber mit 38 Hz Fs und 174 l Vas, der 15LW1500 ein Ferrit-Chassis mit 34 Hz, 195 l und 96 dB. Für maximalen Tiefgang bei geringem Budget ist der 15LW1500 die naheliegende Wahl, für leichte Boxen mit mehr Wirkungsgrad der 15ND940.

Welches Gehäuse passt zum 15LW1500?

Als Richtwert etwa 76 l Bassreflex mit 45 Hz Abstimmung, was eine untere Grenze um 53 Hz ergibt. Größere Volumina und tiefere Abstimmungen sind möglich, dann steigt aber der Hubbedarf unterhalb der Tuningfrequenz, also unbedingt einen Subsonic-Filter setzen.

Kann ich den 15LW1500 in einem 2-Wege-Top einsetzen?

Technisch reicht der Bereich bis 2.000 Hz, praktisch ist er mit 2,4 mH Induktivität und 34 Hz Resonanz als Bass- und Subwoofer-Chassis ausgelegt. Für Tops mit hoher Trennung sind die MB-Modelle von 18Sound die bessere Wahl.

18Sound 15LW1500: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15LW1500 ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie LW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15LW1500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs34 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,29
Mechanische Güte Qms11,5
Äquivalentvolumen Vas195,0 l
Bewegte Masse Mms130,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax9 mm
Antriebsfaktor BL22,1 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le2,4 mH

Gehäusevorschlag

Der EBP von 117 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 34 / 0,29

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
36,3 l
Einbauresonanz Fc
86 Hz
Grenzfrequenz F3
86 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
58,4 l
Abstimmfrequenz Fb
49 Hz
Grenzfrequenz F3
58 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie LW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 96
Frequenz von (Hz) 40
Frequenz bis (Hz) 2000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 165
Gewicht (kg) 12.4
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 2.4
Fs (Hz) 34
Qms 11.5
Qes 0.29
Qts 0.28
Vas (l) 195
Xmax (mm) 9
BL (Tm) 22.1
Mms (kg) 0.13
Sd (m²) 0.085
