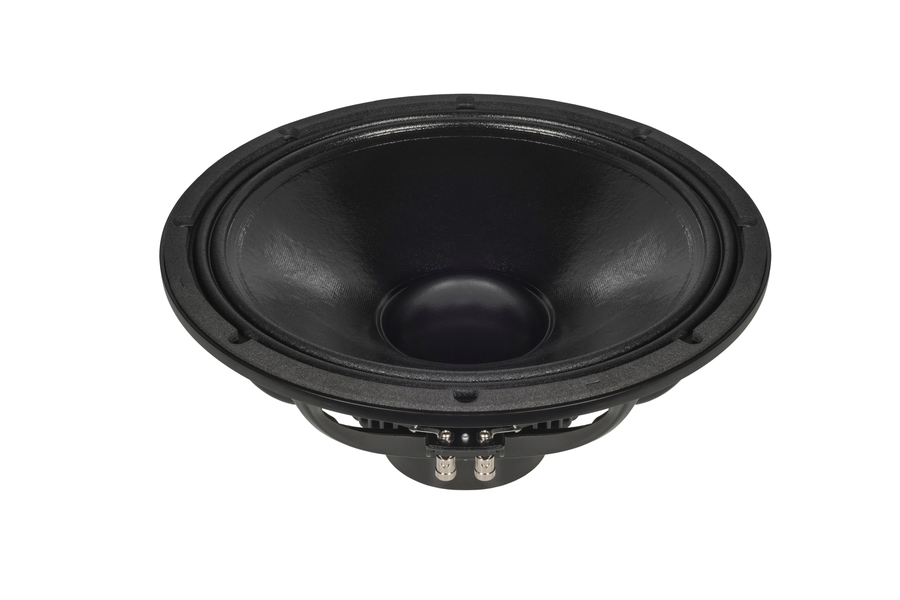

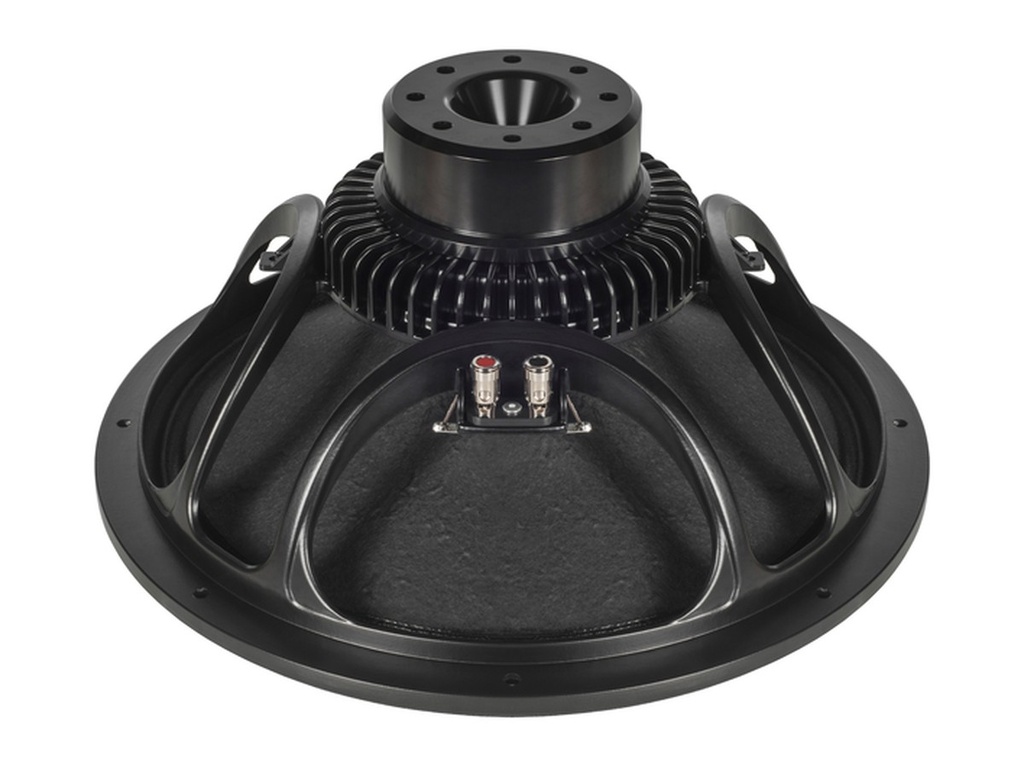

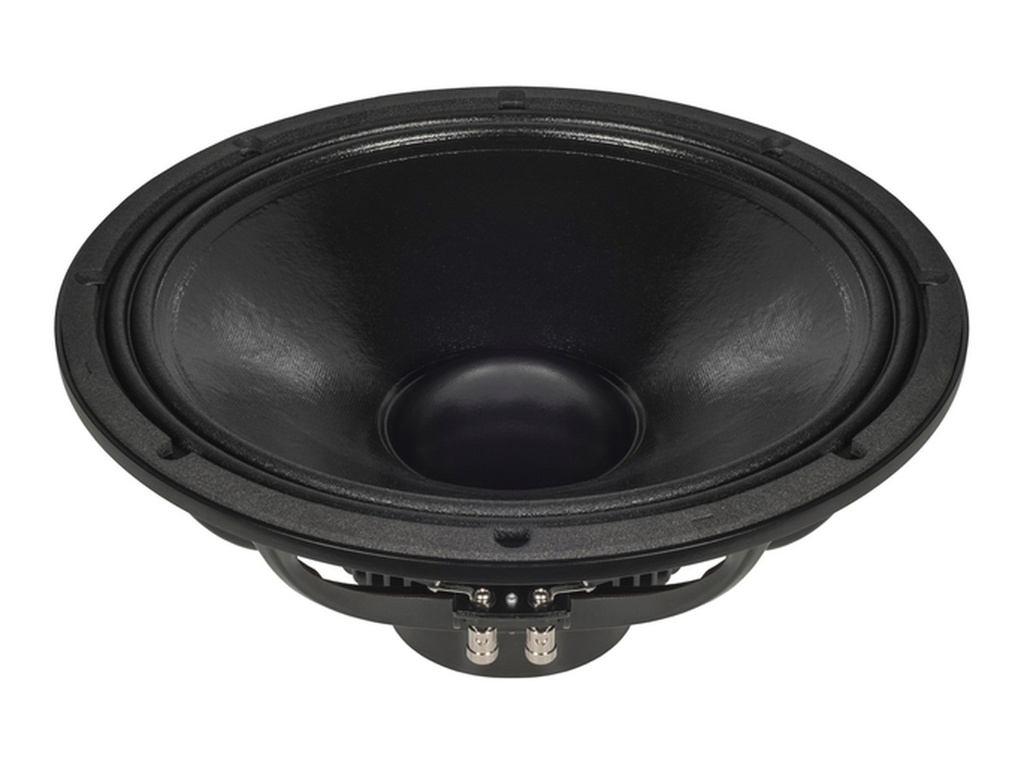

18SOUND (Eighteen Sound) 15ND940 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0051
Dokumente

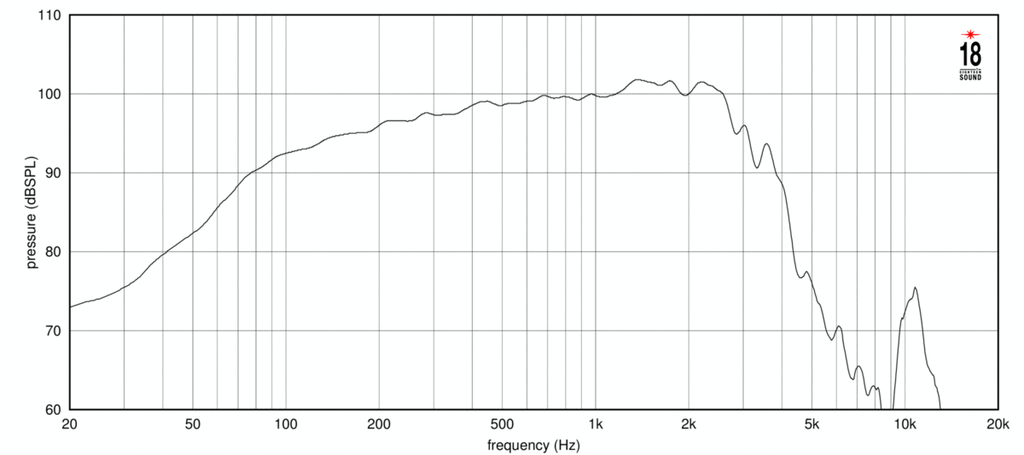

18SOUND 15ND940 — 15" · Tieftöner
600 W AES · 99 dB Empfindlichkeit · Frequenzbereich 38 Hz – 3500 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 600 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.7 kg
- Einbautiefe: 184 mm
- Frequenzbereich: 38 – 3500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0051
18Sound 15ND940: 15"-Neodym-Bass mit 600 W AES, 9,5 mm Xmax und 0,7 mH
Der 18Sound 15ND940 ist der Allrounder unter den Neodym-15ern der ND-Serie: 600 W AES, 99 dB Kennschalldruck, 9,5 mm Xmax und eine Schwingspuleninduktivität von 0,7 mH auf einer 3"-Schwingspule. Mit 4,7 kg bleibt er leicht genug für geflogene Tops, mit einem Nennbereich von 38 bis 3.500 Hz deckt er Bass und unteren Mittelton ab.
Die Thiele-Small-Parameter zeigen einen ausgewogenen Treiber: Fs 38 Hz, Qts 0,28, Vas 174 l, ein Kraftfaktor von 21,9 Tm bei 108 g bewegter Masse und ein hohes Qms von 7,5. Der EBP von 131 liegt mitten im Bassreflexbereich, ohne die extremen Werte hornoptimierter Chassis zu erreichen. Das macht den 15ND940 flexibel: Er funktioniert im kompakten Top genauso wie in einem tiefer abgestimmten Subwoofer.
Einsatz und Gehäuse
Als Richtwert ergibt sich ein Bassreflexgehäuse von etwa 68 l, abgestimmt auf 50 Hz, mit einer unteren Grenzfrequenz um 59 Hz. Das ist ein handliches Volumen für ein 15"/1,4"-Top, das sowohl allein als auch über Subwoofern läuft. Die geschlossene Auslegung mit rund 32 l und einer Einbauresonanz um 96 Hz taugt als Mitteltonabteil in 3-Wege-Systemen. Für Subwoofer-Abstimmungen mit tieferem Tuning kannst du über die Gehäuseberechnung von 42.audio größere Volumina durchrechnen, die 9,5 mm Xmax geben dafür genug Reserve.
Die Induktivität von 0,7 mH ist niedrig genug, um den 15ND940 auch passiv sauber an einen Kompressionstreiber anzukoppeln; die Trennung setzt du deutlich unter den 3.500 Hz, um Bündelung und Membranresonanzen zu vermeiden. Einbautiefe 184 mm, also bei flachen Gehäusen die Tiefe prüfen. Für die Endstufe gilt: 600 W AES an 8 Ω mit Re 5,4 Ω, parallel geschaltete Paare brauchen 4-Ω-Stabilität.
Worauf du achten solltest
- 9,5 mm Xmax und 600 W AES: genug Verschiebevolumen für Top und leichten Sub.
- Le 0,7 mH: passive Weiche möglich, aktive Trennung trotzdem im Vorteil.
- Qts 0,28, EBP 131: Bassreflex um 68 l als Ausgangspunkt, größer für mehr Tiefgang.
- 4,7 kg Neodym bei 184 mm Einbautiefe.
- 8 Ω nominal, Re 5,4 Ω, auch als 4- und 16-Ω-Version erhältlich.
Häufige Fragen
15ND940 oder 15LW1500, was passt besser als Subwoofer?
Beide haben Qts 0,28, der 15LW1500 aber mit 34 Hz Fs und 195 l Vas die tiefere Resonanz bei 96 dB. Der 15ND940 liegt bei 38 Hz und 174 l, bringt 99 dB und wiegt mit 4,7 kg deutlich weniger. Für maximalen Tiefgang der 15LW1500, für leichte Boxen mit mehr Wirkungsgrad der 15ND940.
Kann der 15ND940 ein 2-Wege-Top ohne Subwoofer tragen?
Im Richtwert-Gehäuse um 68 l reicht er bis etwa 59 Hz, was für viele Anwendungen ohne Sub ausreicht. Wer tiefer will, wählt ein größeres Volumen mit tieferer Abstimmung; die 9,5 mm Xmax lassen dafür Spielraum.
Welche Verstärkerleistung ist sinnvoll?
Eine Endstufe im Bereich der 600 W AES an 8 Ω, mit Limiter. Dank 99 dB Kennschalldruck liefert der 15ND940 auch mit weniger Leistung hohen Pegel, wichtiger ist ein Hochpass unterhalb der Abstimmfrequenz.
Bei 42.audio bekommst du den 18SOUND 15ND940 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

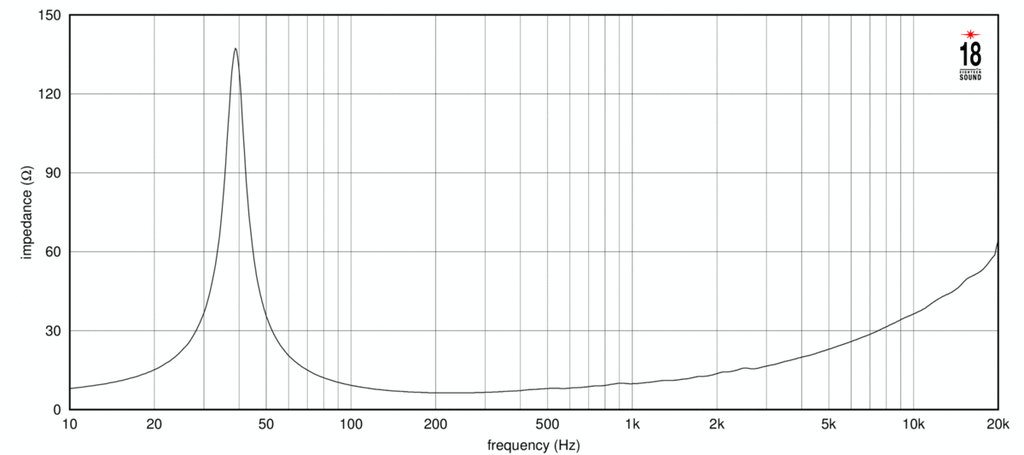

Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 38 Hz |
| Gesamtgüte Qts | 0,28 |
| Elektrische Güte Qes | 0,29 |
| Mechanische Güte Qms | 7,5 |
| Äquivalentvolumen Vas | 174,0 l |
| Bewegte Masse Mms | 108,0 g |
| Membranfläche Sd | 881 cm² |
| Lineare Auslenkung Xmax | 9,5 mm |
| Antriebsfaktor BL | 21,9 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 0,7 mH |
Gehäusevorschlag
Der EBP von 131 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 38 / 0,29
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 32,4 l
- Einbauresonanz Fc
- 96 Hz
- Grenzfrequenz F3
- 96 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 52,1 l
- Abstimmfrequenz Fb
- 55 Hz
- Grenzfrequenz F3
- 65 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Oberton 15NXB700fs 38,3 Hz · Qts 0,28 · Vas 106 l · in der Datenbank
- B&C Speakers 15TBW100fs 39 Hz · Qts 0,28 · Vas 88 l · in der Datenbank
- B&C Speakers 15SW100fs 37 Hz · Qts 0,28 · Vas 99,5 l · in der Datenbank
- B&C Speakers 15TBX100fs 35 Hz · Qts 0,28 · Vas 113 l · in der Datenbank
- B&C Speakers 15NDL88fs 41 Hz · Qts 0,28 · Vas 154 l · in der Datenbank
- 18 Sound 15LW1500fs 34 Hz · Qts 0,28 · Vas 195 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 600 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 38 |
| Frequenz bis (Hz) | 3500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 184 |
| Gewicht (kg) | 4.7 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 0.7 |
| Fs (Hz) | 38 |
| Qms | 7.5 |
| Qes | 0.29 |
| Qts | 0.28 |
| Vas (l) | 174 |
| Xmax (mm) | 9.5 |
| BL (Tm) | 21.9 |
| Mms (kg) | 0.108 |
| Sd (m²) | 0.0881 |
