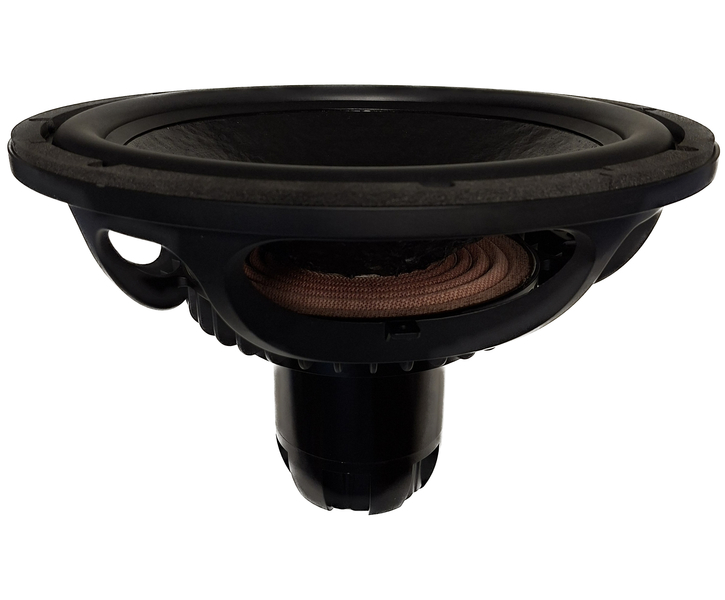

18SOUND 15NTLS3500

18SOUND 15NTLS3500

https://42.audio/web/image/product.template/11845/image_1920?unique=e052b20

18SOUND (Eighteen Sound) 15NTLS3500 — 15" / 15 Zoll · Hifi/Studio-Tieftöner · Subwoofer / Bass · Neodym · Dual-Gap
2x3,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0058

655,00 € 655.0 EUR 655,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NTLS3500

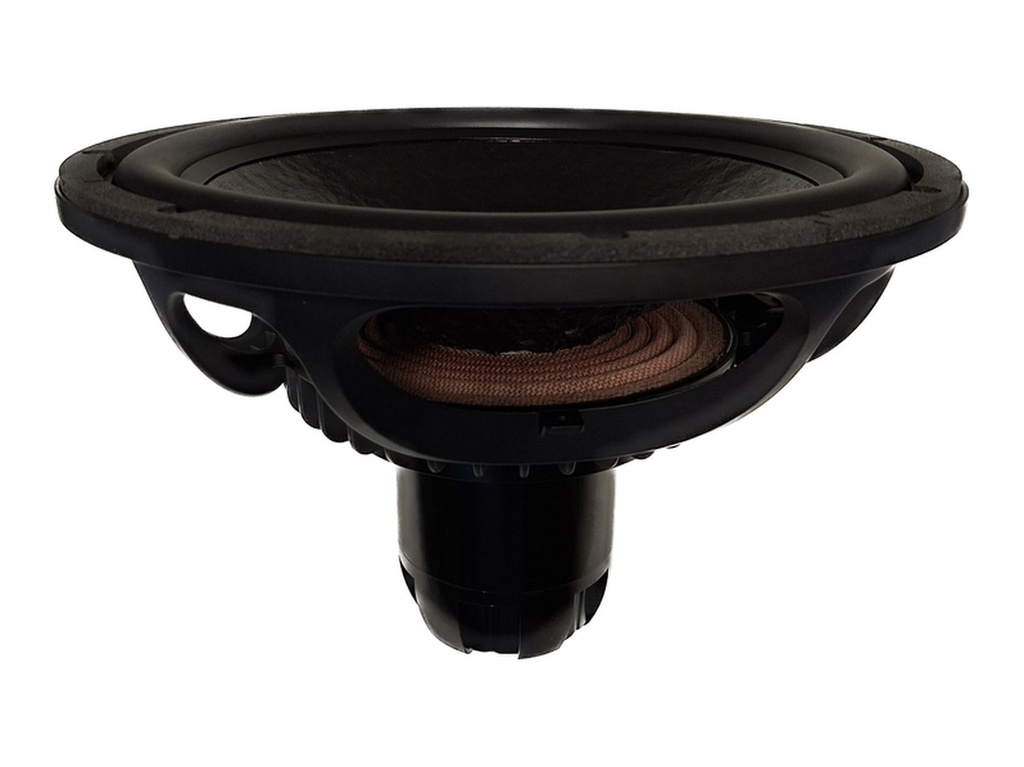

18SOUND 15NTLS3500 — 15" · Tieftöner

950 W AES · 89 dB Empfindlichkeit · Frequenzbereich 30 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3.5 "
  • Belastbarkeit: 950 W AES
  • Empfindlichkeit: 89 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 8.3 kg
  • Einbautiefe: 261 mm

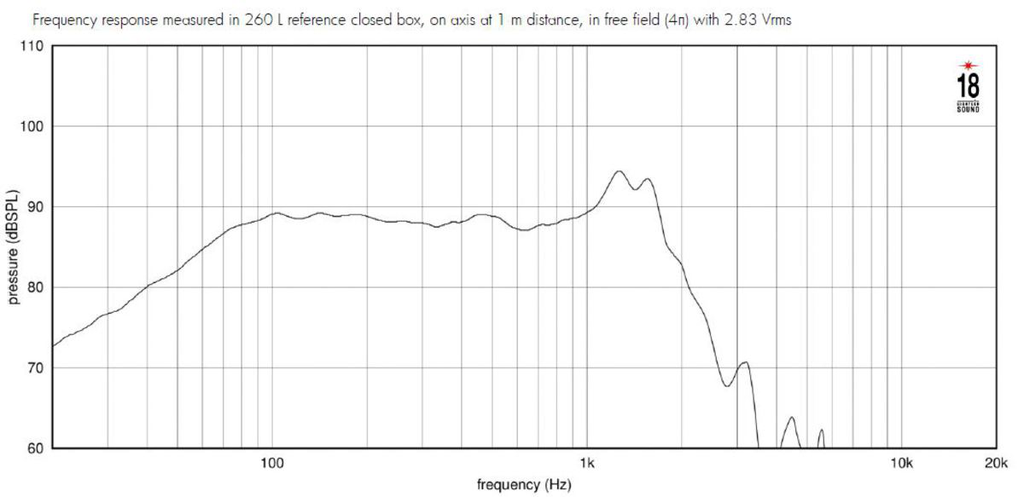

  • Frequenzbereich: 30 – 2000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLS · Artikel-Nr: 42A-CHS-TT-18S-0058

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs28 Hz
Gesamtgüte Qts0,42
Elektrische Güte Qes0,44
Mechanische Güte Qms8,2
Äquivalentvolumen Vas141,0 l
Bewegte Masse Mms250,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax15,3 mm
Antriebsfaktor BL21,6 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,65 mH

Gehäusevorschlag

Der EBP von 64 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 28 / 0,44

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
76,9 l
Einbauresonanz Fc
47 Hz
Grenzfrequenz F3
47 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
161,1 l
Abstimmfrequenz Fb
27 Hz
Grenzfrequenz F3
26 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLS
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 950
Empfindlichkeit (dB) 89
Frequenz von (Hz) 30
Frequenz bis (Hz) 2000

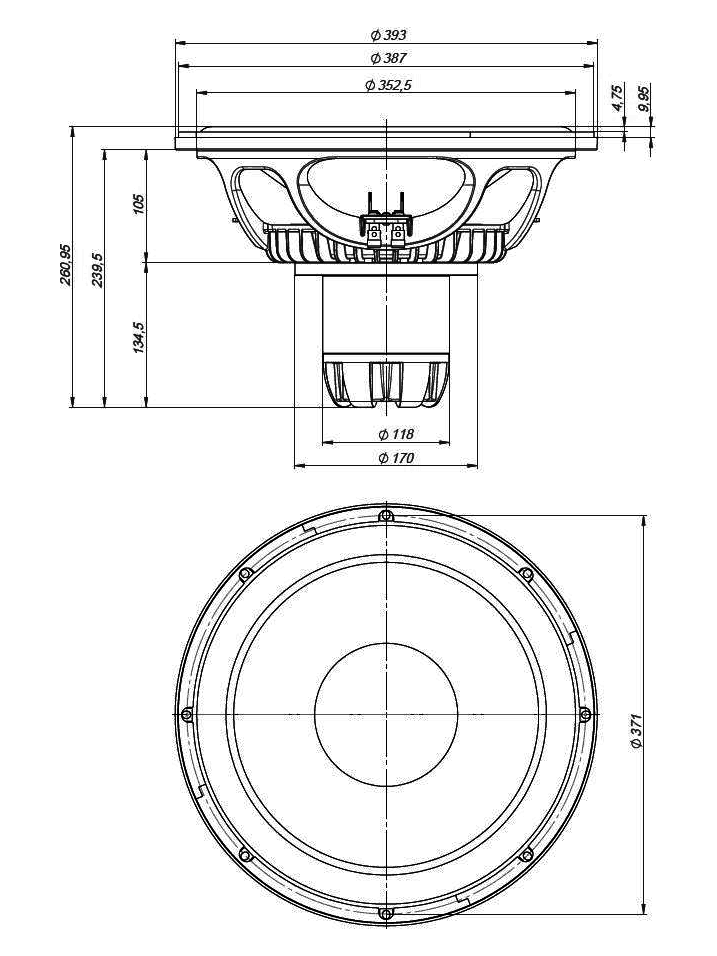

Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3.5
Einbautiefe (mm) 261
Gewicht (kg) 8.3
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.65
Fs (Hz) 28
Qms 8.2
Qes 0.44
Qts 0.42
Vas (l) 141
Xmax (mm) 15.3
BL (Tm) 21.6
Mms (kg) 0.25
Sd (m²) 0.0881
