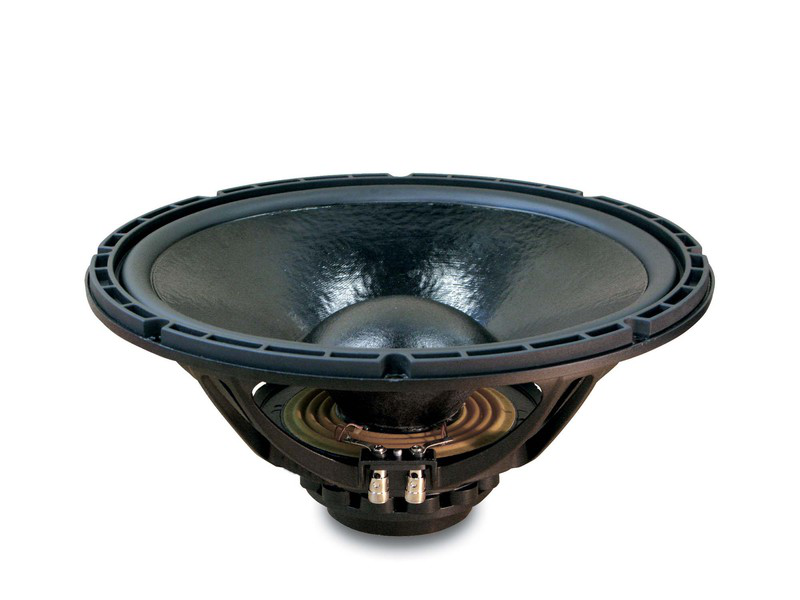

18SOUND 15NW530

https://42.audio/web/image/product.template/11843/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NW530 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0056

365,00 € 365.0 EUR 365,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NW530

18SOUND 15NW530 — 15" · Tieftöner

500 W AES · 96 dB Empfindlichkeit · Frequenzbereich 47 Hz – 3500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.4 kg
  • Einbautiefe: 169 mm
  • Frequenzbereich: 47 – 3500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NW · Artikel-Nr: 42A-CHS-TT-18S-0056

18Sound 15NW530: 15"-Neodym-Tieftöner mit 3"-Schwingspule für Bassreflex-Topteile

Der 15NW530 ist der Allrounder unter den 15"-Neodym-Woofern von 18Sound. Mit einer 3"-Schwingspule, 500 W AES, 96 dB Empfindlichkeit und einem Übertragungsbereich von 47 Hz bis 3500 Hz deckt er den typischen Bedarf eines 15"-Topteils oder einer kompakten Fullrange-Box ab. Das Gewicht von 4,4 kg und die Einbautiefe von 169 mm machen ihn für tragbare Gehäuse interessant.

Die Parameter sind ausgewogen: Fs 43 Hz, Qts 0,33, Qes 0,35, Vas 154 l, BL 22 Tm bei 135 g bewegter Masse. Die Induktivität von 1,4 mH ist für eine 3"-Spule normal und begrenzt den nutzbaren Bereich nach oben sinnvoll auf die angegebenen 3500 Hz. Der lineare Hub beträgt 7,5 mm.

Einsatz und Gehäuse

EBP 123 spricht für Bassreflex. Als Richtwert aus den TSP ergeben sich rund 96 l netto, Abstimmung 49 Hz, f3 etwa 53 Hz – eine Auslegung, die für ein 15"-Topteil ordentlichen Tiefgang liefert, ohne dass ein Subwoofer zwingend nötig ist. Geschlossen wären es rund 43 l bei fc 92 Hz, was nur als Mittenabteil in einem größeren System taugt. Portlänge und Feinabstimmung berechnest du mit der Gehäuseberechnung von 42.audio.

In einer 2-Wege-Box mit Kompressionstreiber und Horn sitzt die Trennung deutlich unterhalb der 3500 Hz oberen Grenze. Passende Hörner findest du in der Kategorie Hörner & Waveguides von 18Sound; die Halsgröße richtet sich nach dem gewählten Treiber.

Worauf du achten solltest

  • 500 W AES an 8 Ω (Re 5,3 Ω) mit 3"-Schwingspule.
  • 96 dB Empfindlichkeit, 4,4 kg Gewicht, Einbautiefe 169 mm.
  • Xmax 7,5 mm.
  • Qts 0,33, Vas 154 l: Bassreflex-Richtwert 96 l, f3 um 53 Hz.

Häufige Fragen

Wie schlägt sich der 15NW530 gegen den Beyma 15LEX1600Fe?

Beide haben Qts 0,33, der Beyma hat aber Fs 38 Hz und ein deutlich kleineres Vas von 106 l, dazu einen Ferritmagneten. Der 15NW530 ist leichter und braucht wegen 154 l Vas ein größeres Gehäuse für dieselbe Abstimmung. Beide sind im Shop verfügbar.

Reichen 500 W Belastbarkeit für PA?

Für ein Topteil mit 96 dB Empfindlichkeit ja: Mit einer Endstufe um 500 W an 8 Ω erreichst du hohe Pegel. Bei sehr tiefer Abstimmung achte auf den 7,5-mm-Hub und setze einen Hochpass unterhalb von fb.

Ist der 15NW530 auch für Bassgitarre geeignet?

Der Übertragungsbereich von 47 Hz bis 3500 Hz und 96 dB passen gut zu einer Bassbox. In einem Bassreflexgehäuse um 96 l bekommst du Tiefgang bis etwa 53 Hz, was für E-Bass praxisgerecht ist.

18Sound 15NW530: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15NW530 ist ein 15-Zoll-Tieftöner mit Neodymmagnet aus der Serie NW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15NW530 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs43 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms5,81
Äquivalentvolumen Vas154,0 l
Bewegte Masse Mms135,0 g
Membranfläche Sd855 cm²
Lineare Auslenkung Xmax7,5 mm
Antriebsfaktor BL22 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le1,4 mH

Gehäusevorschlag

Der EBP von 123 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 43 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
42,9 l
Einbauresonanz Fc
92 Hz
Grenzfrequenz F3
92 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
79,4 l
Abstimmfrequenz Fb
53 Hz
Grenzfrequenz F3
58 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 500
Empfindlichkeit (dB) 96
Frequenz von (Hz) 47
Frequenz bis (Hz) 3500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 169
Gewicht (kg) 4.4
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 1.4
Fs (Hz) 43
Qms 5.81
Qes 0.35
Qts 0.33
Vas (l) 154
Xmax (mm) 7.5
BL (Tm) 22
Mms (kg) 0.135
Sd (m²) 0.0855
