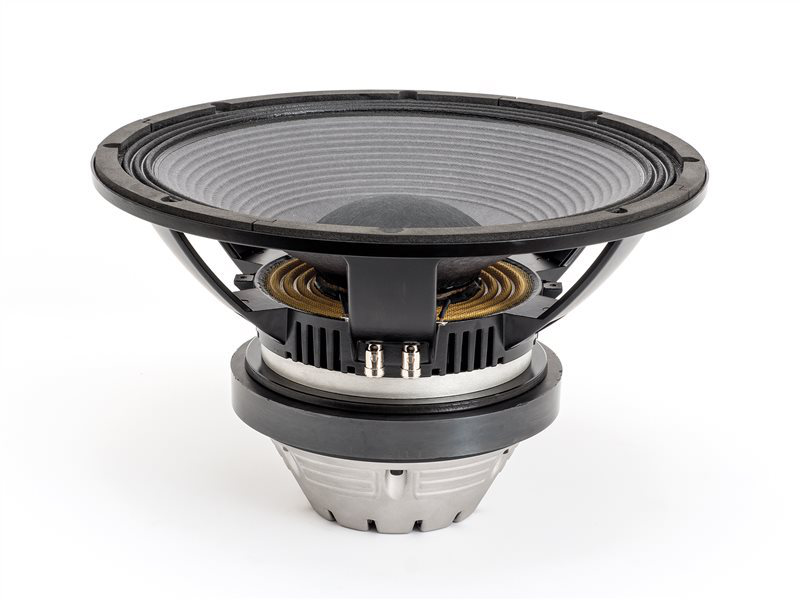

18SOUND 15TLW3000

18SOUND 15TLW3000

https://42.audio/web/image/product.template/11745/image_1920?unique=5a23420

18SOUND (Eighteen Sound) 15TLW3000 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit · Dual-Gap
2x4"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0012

488,99 € 488.99 EUR 488,99 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15TLW3000

18SOUND 15TLW3000 — 15" · Tieftöner

1500 W AES · 95 dB Empfindlichkeit · Frequenzbereich 48 Hz – 2200 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1500 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 4 Ω
  • Magnet: Ferrite
  • Gewicht: 12.5 kg
  • Einbautiefe: 245 mm
  • Frequenzbereich: 48 – 2200 Hz

Datenblatt (PDF) · Herstellerseite

Serie: TLW · Artikel-Nr: 42A-CHS-TT-18S-0012

Thiele-Small-Parameter

Nennimpedanz4 Ω
Resonanzfrequenz fs44 Hz
Gesamtgüte Qts0,39
Elektrische Güte Qes0,41
Mechanische Güte Qms9,8
Äquivalentvolumen Vas80,0 l
Bewegte Masse Mms177,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax9 mm
Antriebsfaktor BL18 Tm
Gleichstromwiderstand Re2,5 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 107 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 44 / 0,41

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
35,0 l
Einbauresonanz Fc
80 Hz
Grenzfrequenz F3
80 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
71,6 l
Abstimmfrequenz Fb
46 Hz
Grenzfrequenz F3
46 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie TLW
Magnet Ferrite
Impedanz (Ω) 4
Belastbarkeit (W) 1500
Empfindlichkeit (dB) 95
Frequenz von (Hz) 48
Frequenz bis (Hz) 2200
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 245
Gewicht (kg) 12.5
Thiele-Small-Parameter
Re (Ω) 2.5
Le (mH) 1
Fs (Hz) 44
Qms 9.8
Qes 0.41
Qts 0.39
Vas (l) 80
Xmax (mm) 9
BL (Tm) 18
Mms (kg) 0.177
Sd (m²) 0.0881
