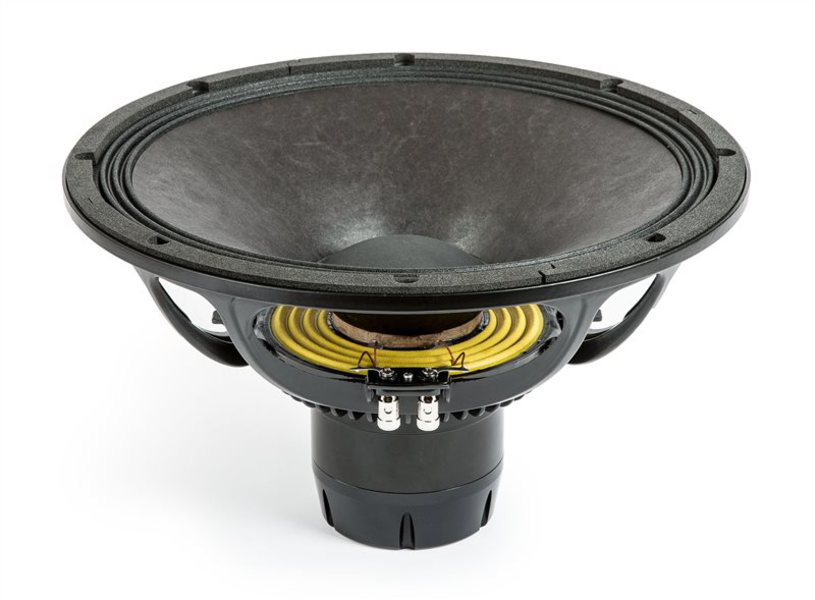

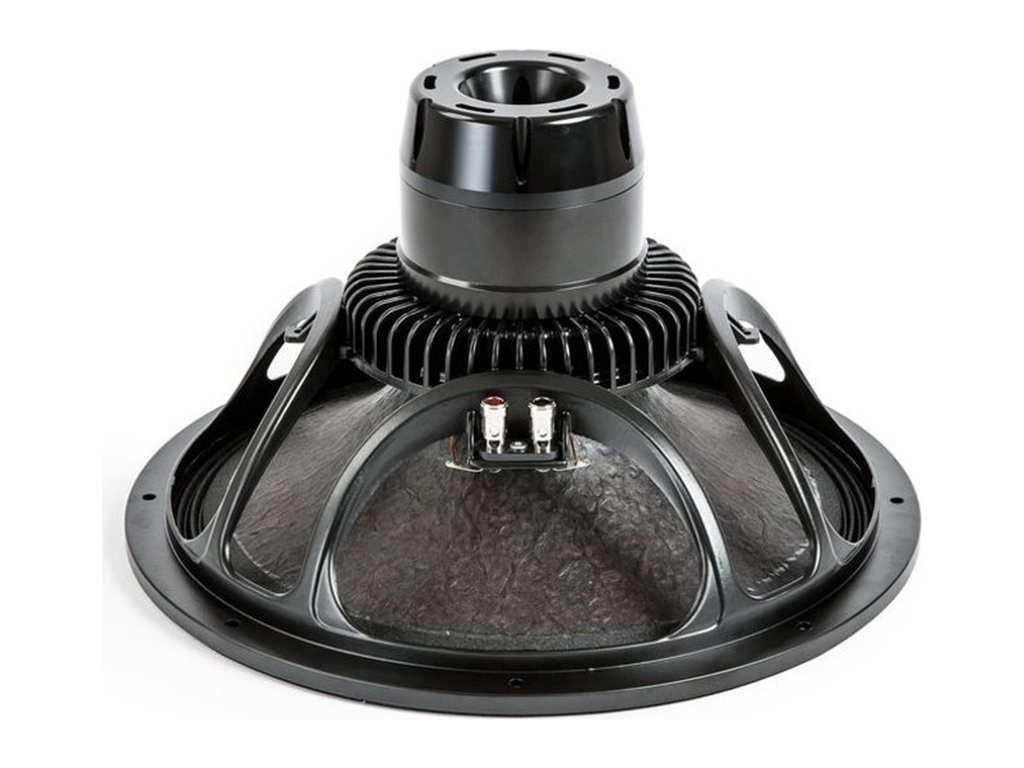

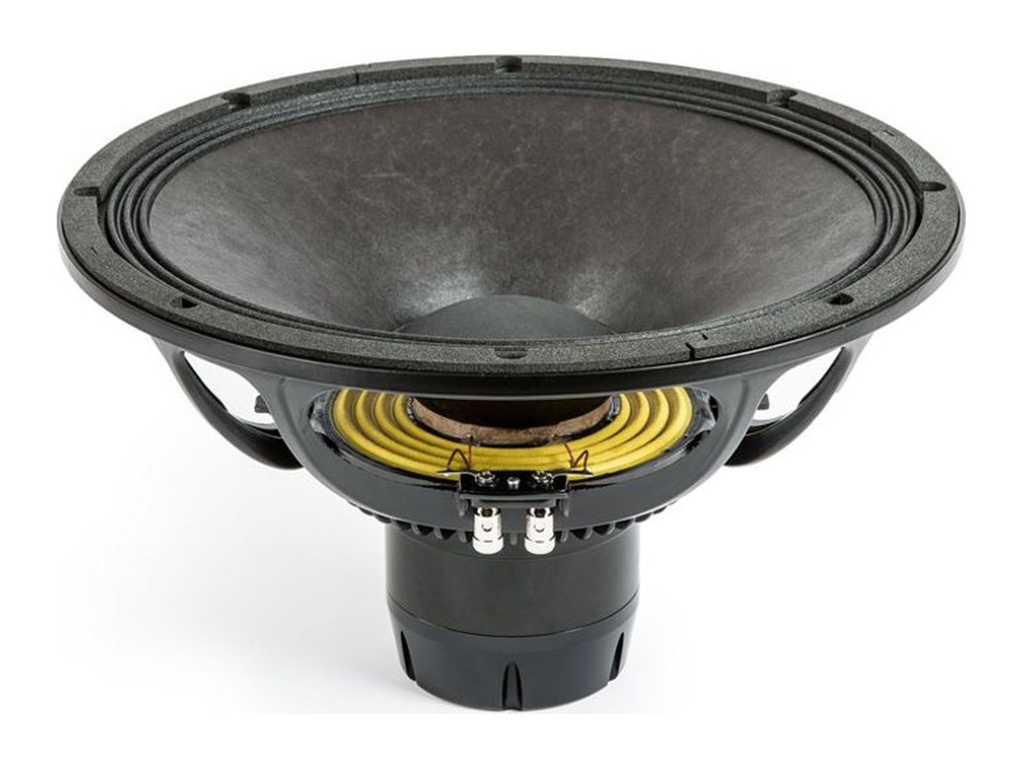

18SOUND 15NTLW3500

https://42.audio/web/image/product.template/11831/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NTLW3500 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym · Dual-Gap
2x3,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0045

439,00 € 439.0 EUR 439,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NTLW3500

18SOUND 15NTLW3500 — 15" · Tieftöner

900 W AES · 98 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3.5 "
  • Belastbarkeit: 900 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 5.1 kg
  • Einbautiefe: 229 mm

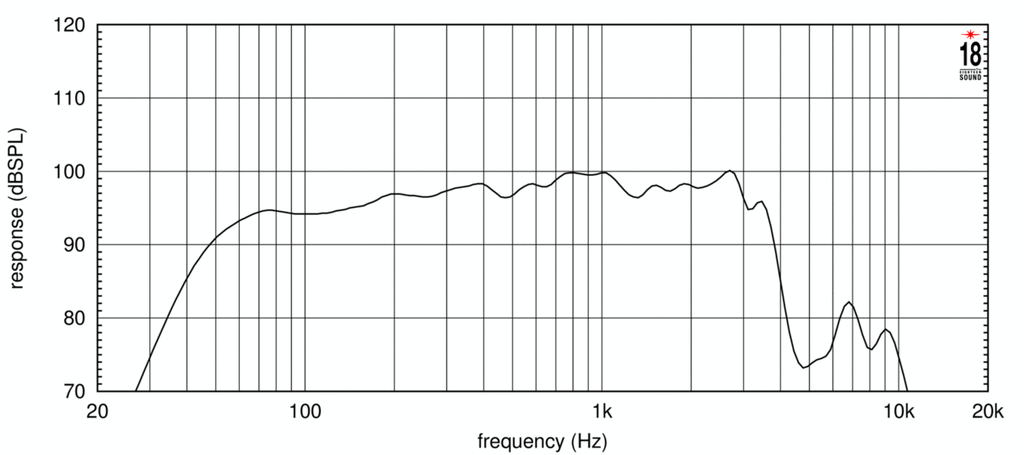

  • Frequenzbereich: 40 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0045

18Sound 15NTLW3500: 15"-Neodym-Bass mit 2x3,5"-Dual-Gap-Spule und 900 W

Der 15NTLW3500 ist das stärkere der beiden NTLW-Modelle von 18Sound im 15"-Format. Zwei 3,5"-Schwingspulen in einem Neodym-Dual-Gap-Motor vertragen 900 W AES, die Empfindlichkeit liegt bei 98 dB und das Gewicht bei 5,1 kg. Wie der kleinere 15NTLW2500 ist er als Tieftöner mit Mitteltonfähigkeit gedacht, der Übertragungsbereich reicht von 40 Hz bis 4000 Hz.

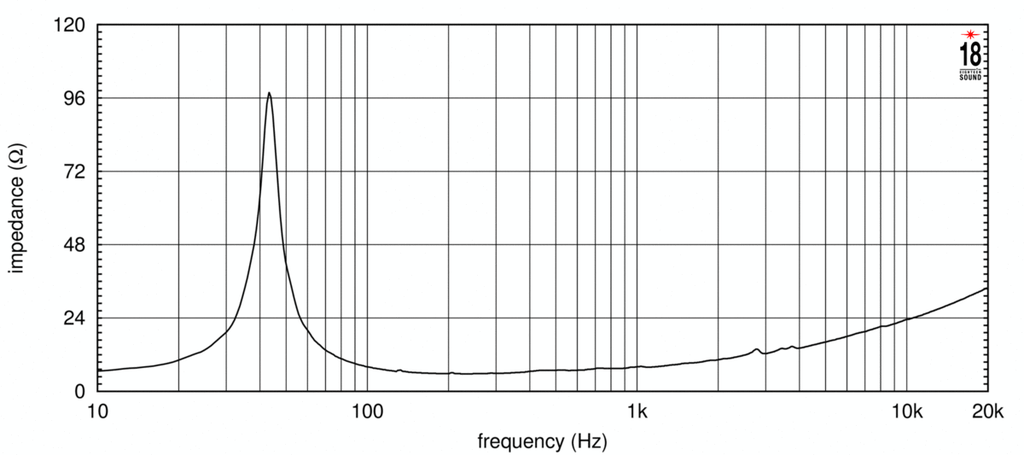

Auffällig ist die extrem niedrige Induktivität von 0,46 mH – für eine Doppelspule mit 3,5" Durchmesser ein sehr guter Wert, der dem Chassis oben herum Luft verschafft. Die weiteren Daten: Fs 45 Hz, Qts 0,39, Qes 0,4, Vas 131 l, Mms 106 g, BL 19,5 Tm und ein linearer Hub von 8,3 mm. Der etwas höhere Qts im Vergleich zu den NLW-Woofern führt zu größeren, aber tiefer reichenden Bassreflexauslegungen.

Einsatz und Gehäuse

Mit EBP 112 empfiehlt sich Bassreflex. Der Richtwert aus den TSP lautet rund 132 l netto, Abstimmung 44 Hz, f3 ebenfalls um 44 Hz – für ein Topteil ein großes Volumen, für einen Bass-Mitteltöner mit echtem Tiefgang aber genau richtig. Wer kompakter bauen will, stimmt kleiner und höher ab und nimmt weniger Tiefgang in Kauf. Geschlossen würden rund 57 l bei fc 82 Hz herauskommen, was nur als Mitteltonabteil in einem 3-Wege-System sinnvoll ist. Rechne die Varianten in der Gehäuseberechnung von 42.audio durch.

Dank 4000 Hz oberer Grenze und 0,46 mH kann der 15NTLW3500 in einer 2-Wege-Box hoch getrennt werden; ein 2"-Kompressionstreiber übernimmt dann entspannt. Die Einbautiefe von 229 mm solltest du beim Gehäuse einplanen, der Dual-Gap-Motor baut tiefer als ein einfacher Neodym-Antrieb.

Worauf du achten solltest

  • 900 W AES an 8 Ω (Re 5,2 Ω) über zwei 3,5"-Schwingspulen.
  • Le nur 0,46 mH: obere Grenze 4000 Hz.
  • 98 dB Empfindlichkeit, 5,1 kg Gewicht.
  • Einbautiefe 229 mm.
  • Qts 0,39, Vas 131 l: Bassreflex-Richtwert 132 l, f3 um 44 Hz.

Häufige Fragen

15NTLW3500 oder 15TLW3000?

Der 15TLW3000 ist das Ferrit-Pendant mit 2x4"-Spule, 1500 W, Vas 80 l und 12,5 kg. Der 15NTLW3500 ist mit 5,1 kg viel leichter, hat mit 98 dB den höheren Wirkungsgrad und läuft bis 4000 Hz, also deutlich weiter nach oben. Für Topteile ist der NTLW3500 die bessere Wahl, für reine Subwoofer der TLW3000.

Wie hoch kann ich den 15NTLW3500 trennen?

Die obere Grenze liegt bei 4000 Hz, die niedrige Induktivität von 0,46 mH hilft dabei. In einer 2-Wege-Box trennst du deutlich darunter, damit die Bündelung des 15"-Konus nicht zu stark wird, bevor das Horn übernimmt.

Passt der 15NTLW3500 auch in ein kleineres Gehäuse als 132 l?

Ja, der Richtwert ist keine Vorgabe. Mit kleinerem Volumen und höherer Abstimmung steigt f3, dafür wird das Gehäuse handlicher. Die Gehäuseberechnung zeigt dir den Kompromiss direkt an.

Bei 42.audio bekommst du den 18SOUND 15NTLW3500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs45 Hz
Gesamtgüte Qts0,39
Elektrische Güte Qes0,4
Mechanische Güte Qms8,7
Äquivalentvolumen Vas131,0 l
Bewegte Masse Mms106,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax8,3 mm
Antriebsfaktor BL19,5 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le0,46 mH

Gehäusevorschlag

Der EBP von 112 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
57,3 l
Einbauresonanz Fc
82 Hz
Grenzfrequenz F3
82 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
117,2 l
Abstimmfrequenz Fb
47 Hz
Grenzfrequenz F3
47 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 900
Empfindlichkeit (dB) 98
Frequenz von (Hz) 40
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3.5
Einbautiefe (mm) 229
Gewicht (kg) 5.1
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 0.46
Fs (Hz) 45
Qms 8.7
Qes 0.4
Qts 0.39
Vas (l) 131
Xmax (mm) 8.3
BL (Tm) 19.5
Mms (kg) 0.106
Sd (m²) 0.0881
