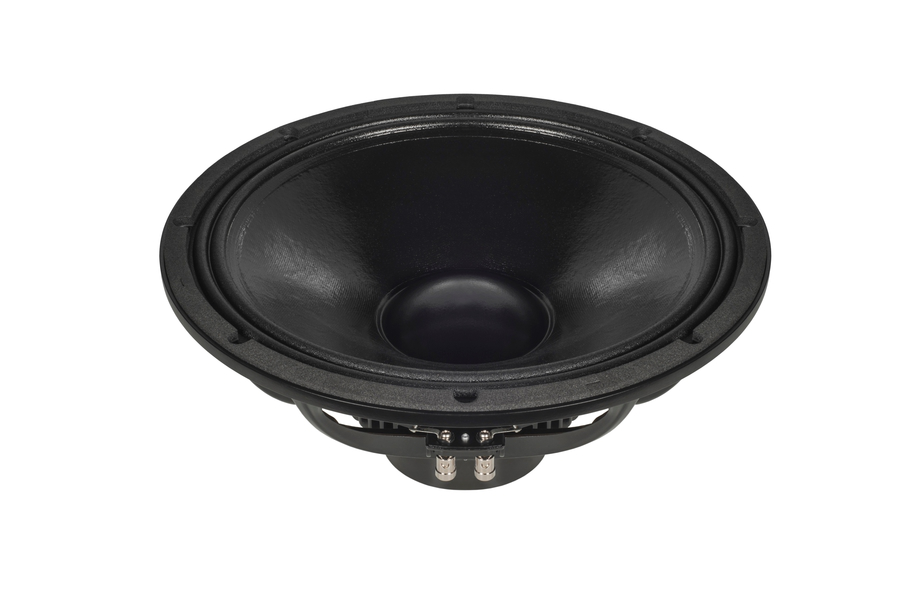

18SOUND 15ND840

18SOUND 15ND840

https://42.audio/web/image/product.template/11840/image_1920?unique=aab1330

18SOUND (Eighteen Sound) 15ND840 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0053

293,00 € 293.0 EUR 293,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15ND840

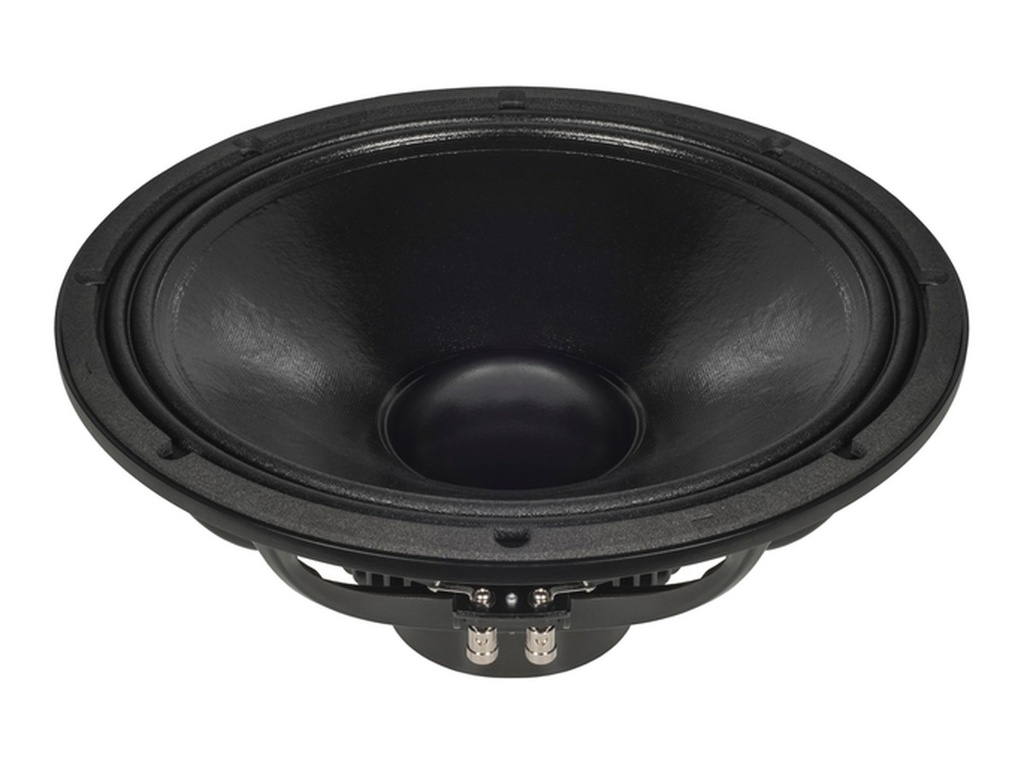

18SOUND 15ND840 — 15" · Tieftöner

600 W AES · 99 dB Empfindlichkeit · Frequenzbereich 38 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 2.95 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 4.7 kg
  • Einbautiefe: 184 mm

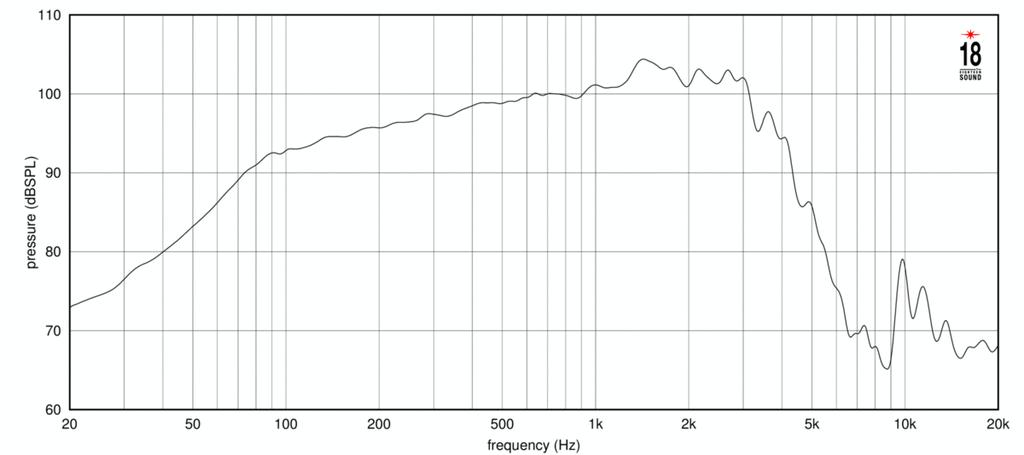

  • Frequenzbereich: 38 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0053

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs43 Hz
Gesamtgüte Qts0,37
Elektrische Güte Qes0,39
Mechanische Güte Qms6,6
Äquivalentvolumen Vas163,0 l
Bewegte Masse Mms94,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax9,5 mm
Antriebsfaktor BL17,9 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le0,43 mH

Gehäusevorschlag

Der EBP von 110 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 43 / 0,39

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
61,5 l
Einbauresonanz Fc
82 Hz
Grenzfrequenz F3
82 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
122,5 l
Abstimmfrequenz Fb
47 Hz
Grenzfrequenz F3
49 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 600
Empfindlichkeit (dB) 99
Frequenz von (Hz) 38
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 2.95
Einbautiefe (mm) 184
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 0.43
Fs (Hz) 43
Qms 6.6
Qes 0.39
Qts 0.37
Vas (l) 163
Xmax (mm) 9.5
BL (Tm) 17.9
Mms (kg) 0.094
Sd (m²) 0.0881
