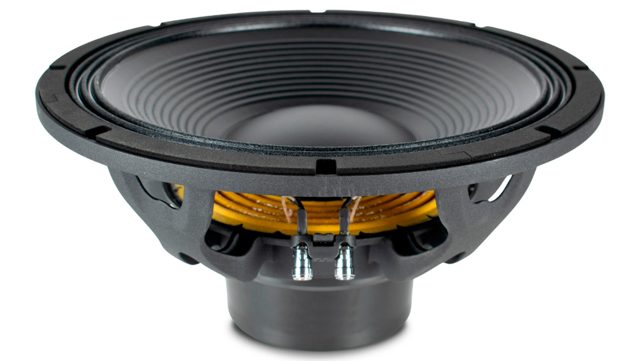

BEYMA 15LEX1600Nd

BEYMA 15LEX1600Nd

https://42.audio/web/image/product.template/11528/image_1920?unique=cedecfe

BEYMA 15LEX1600Nd — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1600 W AES - 96 dB - 40 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0015

596,00 € 596.0 EUR 596,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15LEX1600Nd

BEYMA 15LEX1600Nd — 15" · Tieftöner · Neodym-Magnet

1600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 8.8 kg
  • Einbautiefe: 181 mm
  • Frequenzbereich: 40 – 1500 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0015

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs41 Hz
Gesamtgüte Qts0,36
Elektrische Güte Qes0,4
Mechanische Güte Qms9,8
Äquivalentvolumen Vas91,0 l
Bewegte Masse Mms106,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax7 mm
Verschiebevolumen Vd616 cm³
Antriebsfaktor BL20 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 102 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 41 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
31,9 l
Einbauresonanz Fc
81 Hz
Grenzfrequenz F3
81 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
62,5 l
Abstimmfrequenz Fb
46 Hz
Grenzfrequenz F3
48 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 40
Frequenz bis (Hz) 1500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 181
Gewicht (kg) 8.8
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.2
Fs (Hz) 41
Qms 9.8
Qes 0.4
Qts 0.36
Vas (l) 91
Xmax (mm) 7
Vd (cm³) 616
BL (Tm) 20
Mms (kg) 0.106
Sd (m²) 0.088
