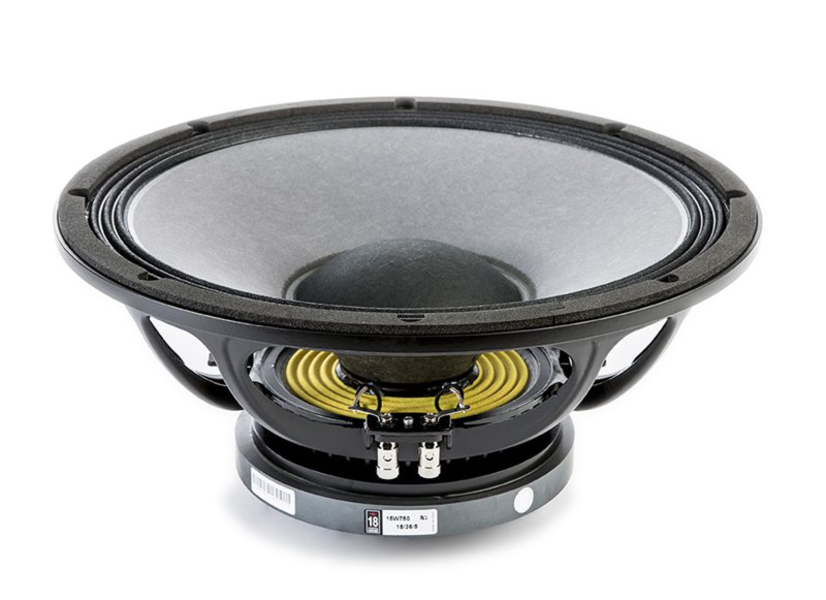

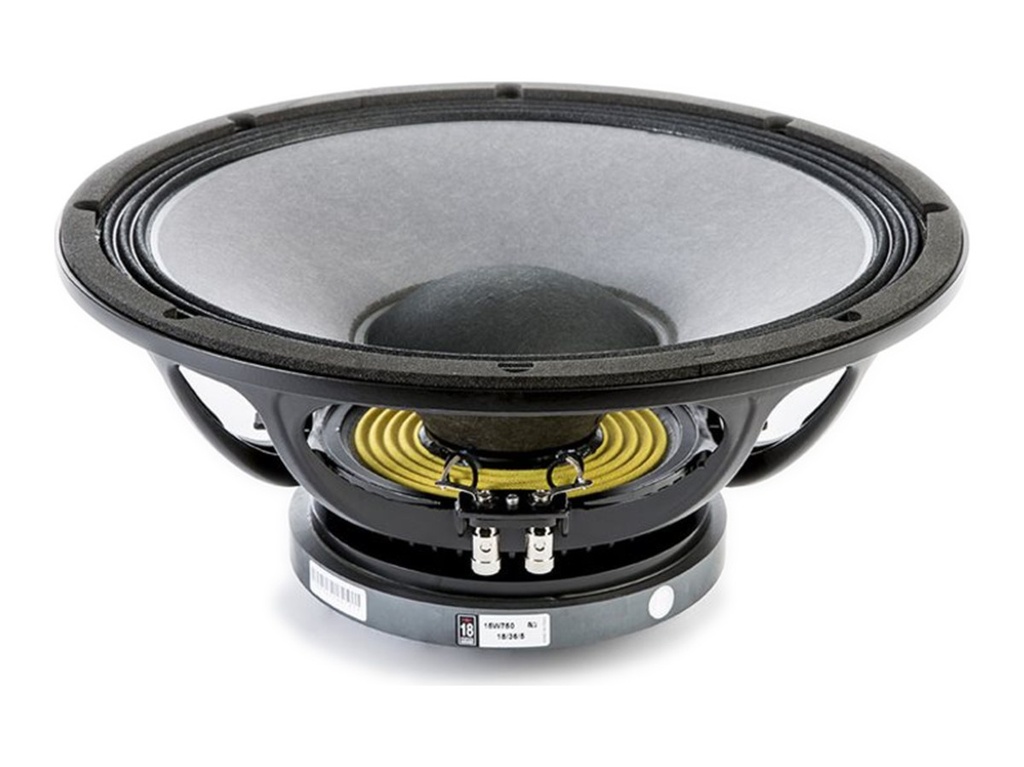

18SOUND 15W750
18SOUND (Eighteen Sound) 15W750 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0018
Dokumente
18SOUND 15W750 — 15" · Tieftöner
600 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4300 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 600 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 7.9 kg

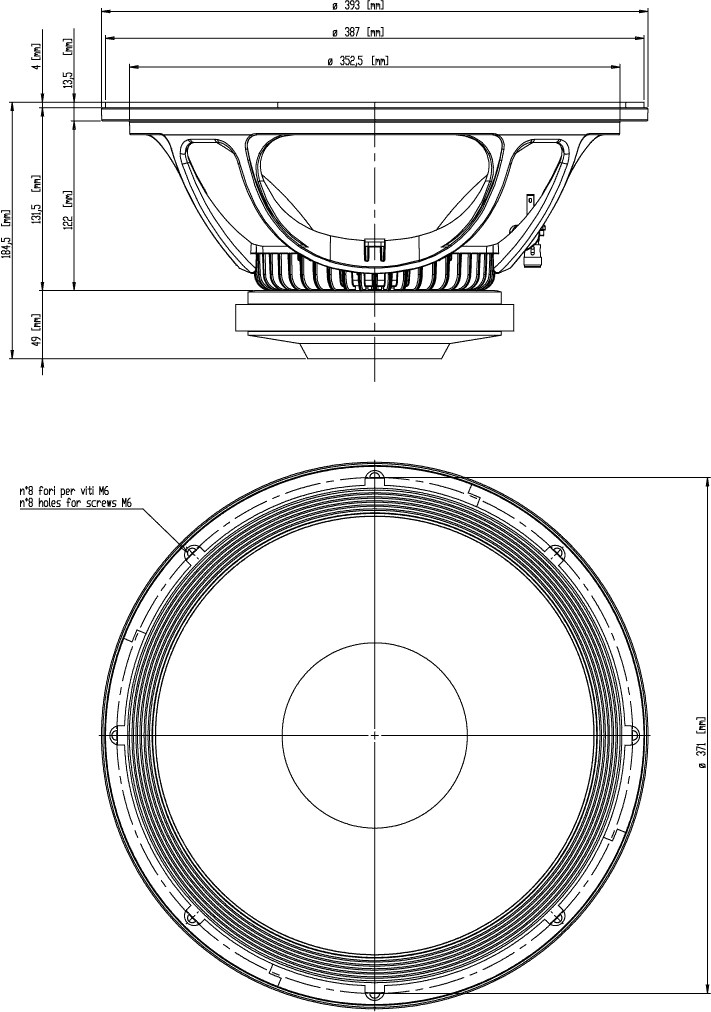

- Einbautiefe: 184 mm

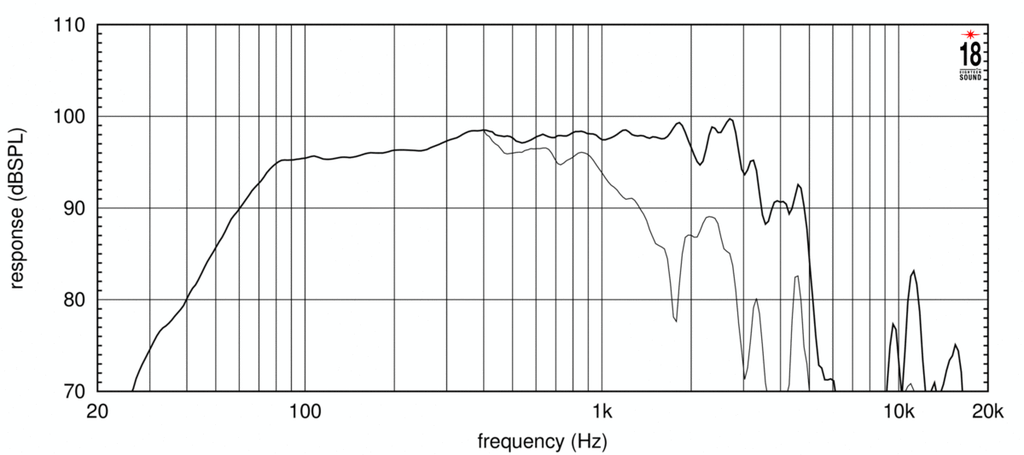

- Frequenzbereich: 50 – 4300 Hz
Datenblatt (PDF) · Herstellerseite
Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0018
18Sound 15W750: 15"-Ferrit-Woofer mit 600 W und 8 mm Xmax für Bass und Mitten
Der 15W750 ist das belastbarere der beiden 3"-Modelle der W-Serie von 18Sound. 600 W AES, 8 mm linearer Hub und ein Ferritmagnet ergeben ein robustes 15"-Chassis, das mit 97 dB Empfindlichkeit und einem Übertragungsbereich von 50 Hz bis 4300 Hz Bass und unteren Mittelton abdeckt. Das Gewicht liegt bei 7,9 kg, die Einbautiefe bei 184 mm.
Mit Fs 39 Hz, Qts 0,37, Qes 0,39 und Vas 218 l sitzt der 15W750 in einem Parameterbereich, der große Bassreflexgehäuse mit echtem Tiefgang erlaubt. Die bewegte Masse von 88 g und BL 17,6 Tm halten den Wirkungsgrad hoch, das hohe Qms von 9,34 zeigt eine mechanisch wenig bedämpfte Aufhängung. Die Induktivität von 1,1 mH ist für eine 3"-Spule niedrig.
Einsatz und Gehäuse
Der EBP von 100 liegt genau an der Grenze zwischen geschlossen und Bassreflex, in der Praxis ist Bassreflex die bessere Wahl für Tiefgang. Der Richtwert aus den TSP ist großzügig: rund 188 l netto, Abstimmung 40 Hz, f3 etwa 41 Hz. Das ist Subwoofer-Tiefgang aus einem Chassis, das gleichzeitig bis 4300 Hz spielt – interessant für große 2-Wege-Fullrange-Boxen oder Bassgitarre. Geschlossen ergeben sich rund 82 l bei fc 75 Hz, was als Mitteltonabteil in einem 3-Wege-System oder als kompakter Bass mit Subwoofer-Unterstützung funktioniert. Beide Wege rechnest du in der Gehäuseberechnung von 42.audio nach.
In einer 2-Wege-Box mit Horn trennst du deutlich unterhalb der 4300 Hz, passende Hörner findest du in der Kategorie Hörner & Waveguides von 18Sound. Bei tiefer Abstimmung und hoher Leistung sorgt ein Hochpass unter fb dafür, dass die 8 mm Hub nicht überschritten werden.
Worauf du achten solltest
- 600 W AES an 8 Ω (Re 5,1 Ω), 3"-Schwingspule, Xmax 8 mm.
- 97 dB Empfindlichkeit, Übertragungsbereich 50–4300 Hz.
- Ferritmagnet, 7,9 kg, Einbautiefe 184 mm.
- Vas 218 l: Bassreflex-Richtwert 188 l für f3 um 41 Hz, geschlossen um 82 l.
Häufige Fragen
Was unterscheidet den 15W750 vom 15ND840?
Beide haben Qts 0,37, der 15ND840 hat aber Neodym, Fs 43 Hz und Vas 163 l. Der 15W750 ist mit Ferrit schwerer, hat mit 39 Hz die tiefere Resonanz und braucht wegen 218 l Vas ein größeres Gehäuse. Wer Gewicht sparen will, greift zum 15ND840 im Shop.
Ist der 15W750 für eine Bassgitarrenbox geeignet?
Ja, 600 W, 8 mm Hub und 97 dB passen gut. In einem Bassreflexgehäuse um 188 l reicht er bis etwa 41 Hz hinunter; ein kleineres Gehäuse mit höherer Abstimmung ist für Bühnenboxen praktischer.
Welche Endstufe soll ich einplanen?
Eine Endstufe um 600 W an 8 Ω nutzt die Belastbarkeit voll aus. Dank 97 dB kommst du für die meisten Anwendungen auch mit weniger Leistung auf hohe Pegel; wichtiger ist ein Hochpass, wenn du tief abstimmst.
Bei 42.audio bekommst du den 18SOUND 15W750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

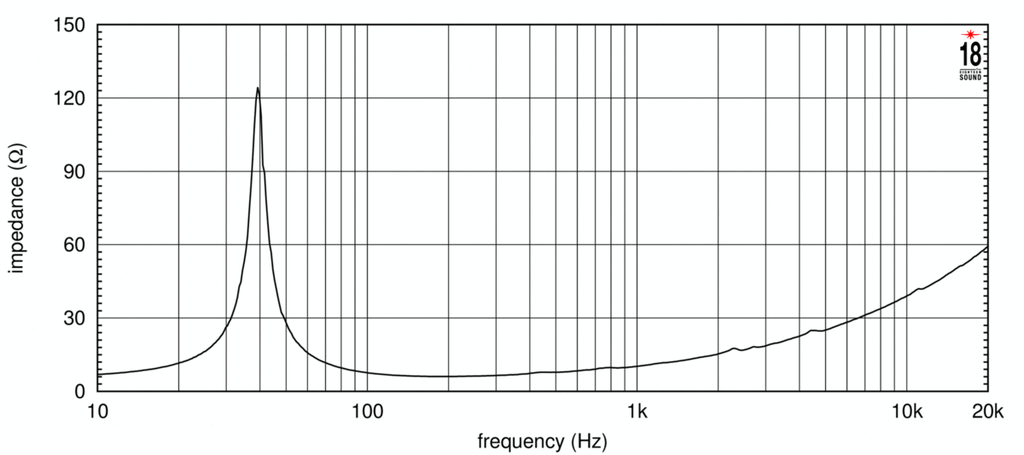

Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 39 Hz |
| Gesamtgüte Qts | 0,37 |
| Elektrische Güte Qes | 0,39 |
| Mechanische Güte Qms | 9,34 |
| Äquivalentvolumen Vas | 218,0 l |
| Bewegte Masse Mms | 88,0 g |
| Membranfläche Sd | 850 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Antriebsfaktor BL | 17,6 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Gehäusevorschlag
Der EBP von 100 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 39 / 0,39
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 82,2 l
- Einbauresonanz Fc
- 75 Hz
- Grenzfrequenz F3
- 75 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 163,9 l
- Abstimmfrequenz Fb
- 43 Hz
- Grenzfrequenz F3
- 44 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 15HP1010fs 40 Hz · Qts 0,37 · Vas 107,5 l · in der Datenbank
- Beyma 15LEX1000Ndfs 41 Hz · Qts 0,37 · Vas 113 l · im Shop
- 18 Sound 15ND840fs 43 Hz · Qts 0,37 · Vas 163 l · im Shop
- Beyma 15LEX1600Ndfs 41 Hz · Qts 0,36 · Vas 91 l · im Shop
- 18 Sound 15ND940fs 41 Hz · Qts 0,36 · Vas 166 l · in der Datenbank
- RCF M15P550fs 45 Hz · Qts 0,37 · Vas 140 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | W |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 600 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4300 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 184 |
| Gewicht (kg) | 7.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 1.1 |
| Fs (Hz) | 39 |
| Qms | 9.34 |
| Qes | 0.39 |
| Qts | 0.37 |
| Vas (l) | 218 |
| Xmax (mm) | 8 |
| BL (Tm) | 17.6 |
| Mms (kg) | 0.088 |
| Sd (m²) | 0.085 |
