18SOUND 15TLW3000

https://42.audio/web/image/product.template/11745/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15TLW3000 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit · Dual-Gap
2x4"-Schwingspule · 4 Ω
Art.-Nr.: 42A-CHS-TT-18S-0012

489,00 € 489.0 EUR 489,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15TLW3000

18SOUND 15TLW3000 — 15" · Tieftöner

1500 W AES · 95 dB Empfindlichkeit · Frequenzbereich 48 Hz – 2200 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1500 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 4 Ω
  • Magnet: Ferrit
  • Gewicht: 12.5 kg

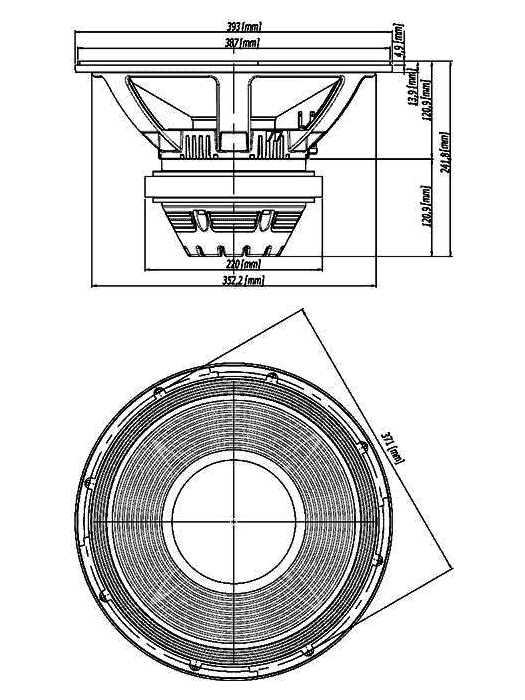

  • Einbautiefe: 245 mm
  • Frequenzbereich: 48 – 2200 Hz

Datenblatt (PDF) · Herstellerseite

Serie: TLW · Artikel-Nr: 42A-CHS-TT-18S-0012

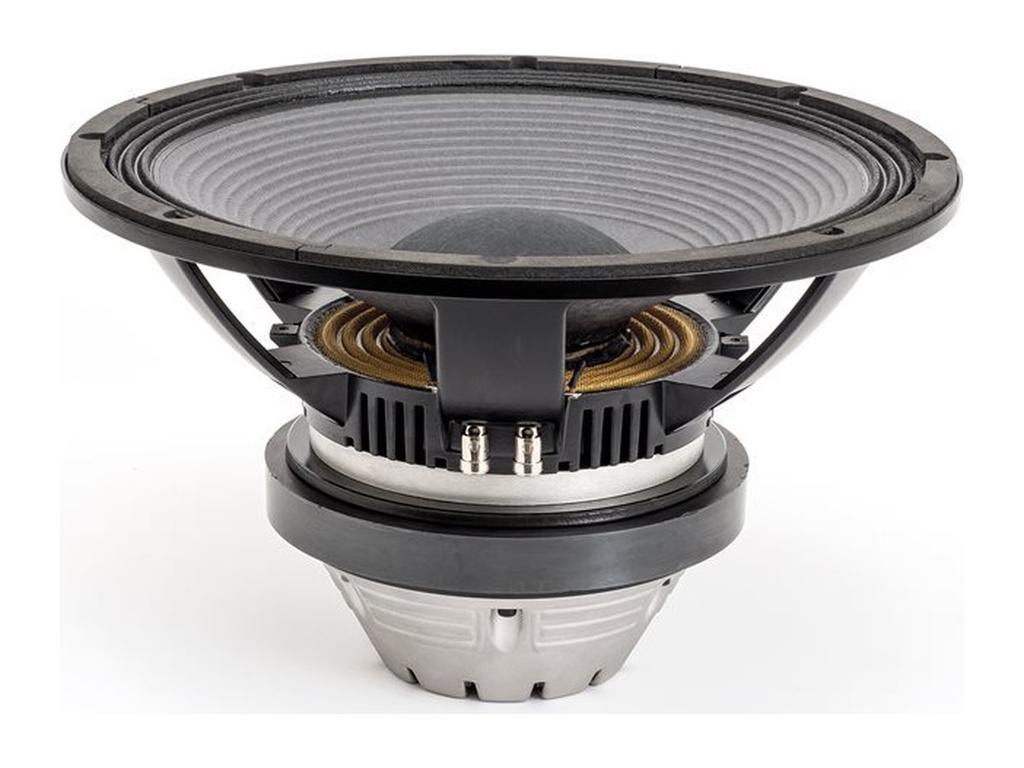

18Sound 15TLW3000: 15"-Ferrit-Subwoofer mit 2x4"-Dual-Gap-Spule und 1500 W

1500 W AES an einem 15"-Chassis – der 15TLW3000 von 18Sound ist ein Subwoofer für hohe Dauerlast. Möglich macht das ein Ferrit-Dual-Gap-Motor mit zwei 4"-Schwingspulen, der die Wärme auf zwei Wicklungen verteilt. Das Chassis ist mit 4 Ω Nennimpedanz (Re 2,5 Ω) ausgelegt und wiegt 12,5 kg; der Ferritmagnet macht es schwerer als die Neodym-Verwandten, aber auch unempfindlich gegen Temperatur-Entmagnetisierung.

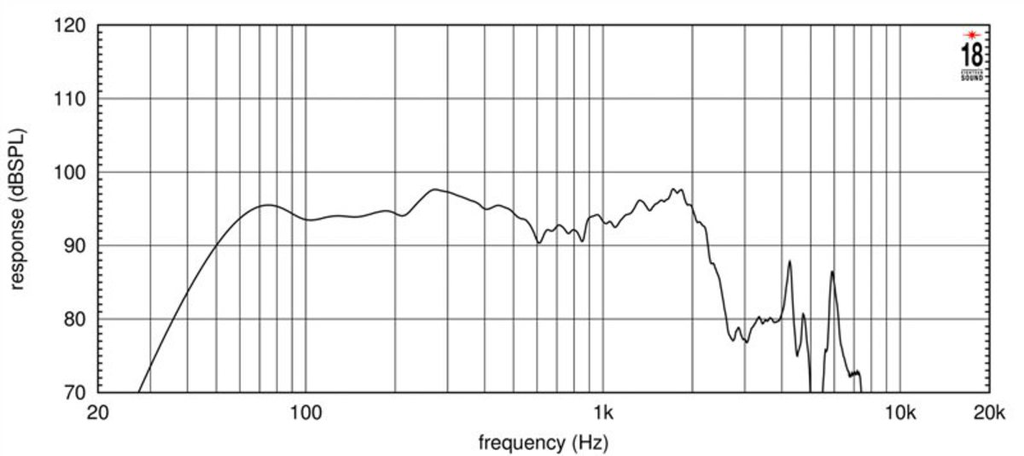

Die Thiele-Small-Parameter sind für Bassreflex-Subwoofer gemacht: Fs 44 Hz, Qts 0,39, Qes 0,41 und ein für 15" ungewöhnlich kleines Vas von 80 l. Mms 177 g, BL 18 Tm und 9 mm linearer Hub ergänzen das Bild. Empfindlichkeit 95 dB, Übertragungsbereich 48 Hz bis 2200 Hz, Induktivität 1 mH.

Einsatz und Gehäuse

Mit EBP 107 und Qts 0,39 gehört der 15TLW3000 in ein Bassreflexgehäuse. Der Richtwert liegt bei rund 80 l netto mit Abstimmung auf 43 Hz und einem f3 um 43 Hz. Das kleine Vas macht das möglich: Für einen 15"-Sub mit Tiefgang um 43 Hz sind 80 l ein kompaktes Format. Geschlossen wären es rund 35 l bei fc 80 Hz, was den Tiefgang verschenkt. Die Gehäuseberechnung von 42.audio liefert Portquerschnitt und -länge für die hohe Leistung, damit der Port nicht zu früh komprimiert.

Die 4-Ω-Auslegung verlangt einen Verstärker, der an dieser Impedanz stabil hohe Leistung liefert. Parallelschaltung von zwei Chassis führt zu 2 Ω und ist nur mit entsprechend ausgelegten Endstufen sinnvoll. Die Einbautiefe von 245 mm ist im Gehäuse einzuplanen; als Subwoofer trennst du tief, die obere Grenze von 2200 Hz spielt dann keine Rolle.

Worauf du achten solltest

  • 1500 W AES Belastbarkeit über zwei 4"-Schwingspulen im Dual-Gap-Motor.
  • 4 Ω Nennimpedanz, Re 2,5 Ω: Endstufe muss 4 Ω sicher treiben.
  • Ferritmagnet, 12,5 kg Gewicht, Einbautiefe 245 mm.
  • Vas 80 l: kompakter Bassreflex-Richtwert um 80 l, f3 um 43 Hz.
  • Xmax 9 mm, 95 dB Empfindlichkeit.

Häufige Fragen

Warum hat der 15TLW3000 4 Ω?

Weil er als Subwoofer für hohe Leistung ausgelegt ist: An 4 Ω liefern die meisten Endstufen deutlich mehr Leistung als an 8 Ω, sodass die 1500 W Belastbarkeit erreichbar werden. Der Preis ist, dass zwei Chassis parallel 2 Ω ergeben und dann eine dafür geeignete Endstufe brauchen.

Was ist der Unterschied zum 15NTLW3500?

Der 15NTLW3500 hat Neodym, 2x3,5"-Spule, 900 W und 98 dB bei deutlich geringerem Gewicht. Der 15TLW3000 ist mit 1500 W belastbarer, wegen des kleineren Vas von 80 l kompakter zu verbauen, aber mit 12,5 kg deutlich schwerer und nur bis 2200 Hz gedacht.

Welches Gehäuse für Live-Subwoofer?

Bassreflex um 80 l, abgestimmt auf 43 Hz, ist der Richtwert. Wegen der hohen Leistung solltest du einen großzügigen Portquerschnitt wählen und einen Hochpass unterhalb von fb setzen, damit die 9 mm Xmax nicht überschritten werden.

Bei 42.audio bekommst du den 18SOUND 15TLW3000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz4 Ω
Resonanzfrequenz fs44 Hz
Gesamtgüte Qts0,39
Elektrische Güte Qes0,41
Mechanische Güte Qms9,8
Äquivalentvolumen Vas80,0 l
Bewegte Masse Mms177,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax9 mm
Antriebsfaktor BL18 Tm
Gleichstromwiderstand Re2,5 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 107 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 44 / 0,41

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
35,0 l
Einbauresonanz Fc
80 Hz
Grenzfrequenz F3
80 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
71,6 l
Abstimmfrequenz Fb
46 Hz
Grenzfrequenz F3
46 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie TLW
Magnet Ferrite
Impedanz (Ω) 4
Belastbarkeit (W) 1500
Empfindlichkeit (dB) 95
Frequenz von (Hz) 48
Frequenz bis (Hz) 2200
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 245
Gewicht (kg) 12.5
Thiele-Small-Parameter
Re (Ω) 2.5
Le (mH) 1
Fs (Hz) 44
Qms 9.8
Qes 0.41
Qts 0.39
Vas (l) 80
Xmax (mm) 9
BL (Tm) 18
Mms (kg) 0.177
Sd (m²) 0.0881
